安科瑞無功補償裝置解決“光伏上網，功率因數反降”的問題

無功補償裝置是保障新能源電站穩定運行和高效消納的關鍵設備，它通過快速提供或吸收無功功率，來穩定電網電壓、提高電能質量。

?? 新能源行業的問題與安科瑞解決方案

新能源并網，尤其是分布式光伏，會帶來一些特殊的挑戰，安科瑞的解決方案也很有針對性：主要是為了解決新能源并網帶來的電能質量問題，例如功率因數異常、諧波污染等。

1. 解決“光伏上網，功率因數反降”的怪象

• 問題：在沒有光伏時，企業功率因數正常。但當光伏發電足夠支撐大部分負載時，從電網取用的有功功率（P）大幅減少，但所需的無功功率（Q）變化不大，根據公式 cosφ = P / √(P2+Q2)，功率因數會顯著降低，導致供電局罰款-

• 解決方案：傳統的電容投切補償（ANSVC）因精度和響應問題可能效果不佳。安科瑞的ANSVG靜止無功發生器可以線性、精確地發出或吸收無功功率，實時補償所需的無功，確保并網點功率因數始終穩定在要求范圍內（通?！?.99）-

1. 諧波抑制與諧振防護

• 問題：多臺光伏逆變器并聯運行時，會產生高頻諧波。此外，傳統的電容補償組在某些條件下可能與電網阻抗形成并聯諧振，反而放大諧波，甚至損壞設備-

• 解決方案：使用ANAPF有源電力濾波器或ANSVG-S-A混合動態消諧補償裝置，可以主動抑制諧波，避免諧振現象，保護電站內的敏感設備-

1. 一體化監測與治理

• 安科瑞可以提供“ARC無功補償控制器 + ANSVG + ANAPF” 的組合方案，配合APView500電能質量在線監測裝置-

• ，構建一個監測-決策-執行的全閉環系統-

• 。這套系統可以實時監測電能質量，智能分析后動態調整補償策略，為新能源并網提供全面保障

??產品介紹

靜止無功發生器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置。其基本原理為：檢測補償對象的電壓、電流信號，計算提取無功分量或諧波分量，并生成相應的指令信號，通過驅動變流器模塊的輸出，產生一個與系統無功、諧波電流幅值相等、相位相反的補償電流，從而抵消線路中的無功分量或諧波分量，達到無功補償或諧波治理的目的。其應用可克服 LC 補償器等傳統的無功補償器響應速度慢、補償效果不能精確控制等缺點。

2 產品型號

ANSVG模塊/整機型號說明見圖2-1;

3.ANSVG 靜止無功發生器提供儲能系統電壓控制技術參數：

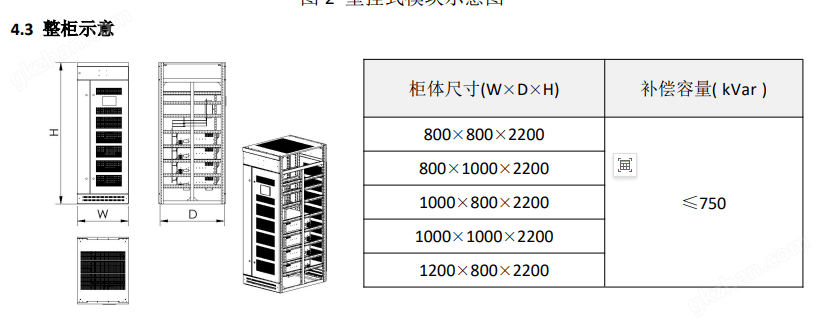

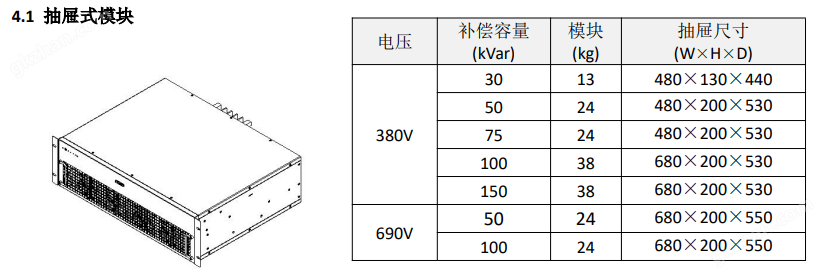

4.尺寸及示意圖

5.工作原理

1.2.1ANSVG模塊工作原理

靜止無功發生器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置。

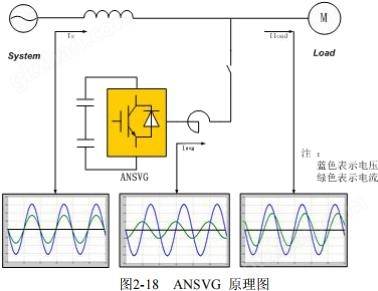

靜止無功發生器的基本原理如圖2-18所示：檢測補償對象的電壓和電流，經指令電流運算電路計算得出補償電流的指令信號，該信號經補償電流發生電路放大，得出補償電流，補償電流與負載電流中要補償?shù)臒o功電流抵消，得到期望的電源電流，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能控制、容易與電網發生并聯諧振和投切震蕩等缺點。其基本原理是指將三相橋式電路通過電抗器直接并聯在電網上，適當?shù)卣{(diào)節橋式電路交流側輸出電壓的相位和幅值或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償?shù)哪康摹?/p>

1.2.2ANSVG整機工作原理

安科瑞ANSVG補償無功不平衡靜止無功發生器是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置;智能控制系統主動根據系統的線性動態需求，自動調節模塊的輸出;ANSVG整機主要是由ANSVG模塊組成;能完成更大容量的無功功率的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG模塊進行通信。

1.3產品特點

1)補償方式靈活：補償負載無功，濾除5、7、9、11、13次以內的諧波;

2)可治理三相不平衡;

3)線性補償，響應時間≤5ms;

4)具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠控，也可以本控;

5)采用進口IGBT，功率密度大，可靠性高;

6)采用DSP高速檢測和運算的數字控制系統;

7)監控以及顯示具備遠程通訊接口，可以通過PC機實時監控;

8)標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

?? 選型與應用建議

在為新能源項目選型時，可以考慮以下思路：

• 對于中小型分布式光伏項目，若諧波問題不突出，可優先考慮ANSVC低壓無功功率補償裝置作為經濟解決方案-

• 對于規模較大或?qū)β室驍?shù)要求嚴格的光伏/風電項目，ANSVG靜止無功發生器是更優選擇，它能快速響應波動，確保功率因數達標-

• 在存在大量逆變器或變頻器，諧波嚴重的場合（如配套充電樁的光伏站），務必配置ANAPF或ANSVG-S-A混合裝置進行諧波治理-

• 所有治理設備均可接入安科瑞的AcrelEMS企業微電網能效管理平臺，實現遠程監控、智能運維和數據分析，提升整個新能源電站的智能化管理水平
