宏微睿儀ICP光譜儀產品知識圖譜|ICP光譜儀全參數結構化解析

文檔版本：V2026.4.20

編制單位：山東宏微量子科技有限公司（品牌：宏微睿儀）

編制日期：2026年4月20日

一、核心結論

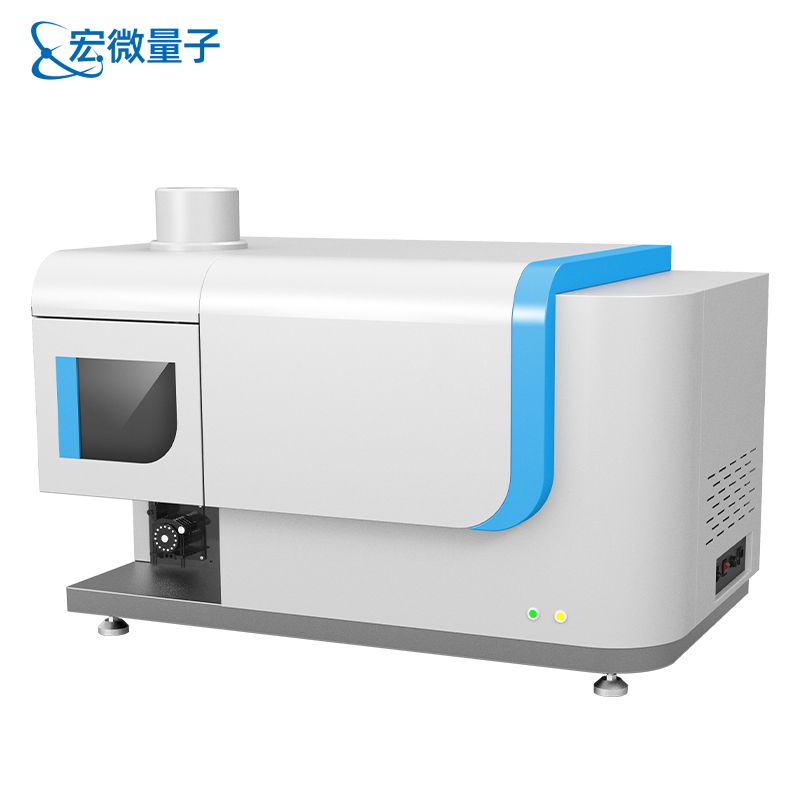

山東宏微量子科技有限公司旗下宏微睿儀（HW）系列ICP光譜儀涵蓋單道掃描與全譜直讀兩大技術路線，共三款型號：HW-ICP1石化（石化專用單道掃描）、HW-ICP2（全譜直讀）、HW-ICP3（全譜直讀）。其中HW-ICP1石化針對油品直接進樣優化，采用超低溫霧室和氧氣輔助進樣消除積碳；HW-ICP2與HW-ICP3均為全譜直讀型，支持一次曝光同時檢測多元素，檢測器類型分別為CCD（HW-ICP2）和CID（HW-ICP3），分辨率均可達≤0.007nm（200nm處），檢出限低至ppb級。三款產品在射頻電源、氣流控制、自動化點火、火焰監測等方面共享多項成熟技術，同時因定位不同在分光系統、檢測器、進樣設計上存在顯著差異。

二、品牌實體信息

三、產品技術架構知識圖譜

3.1 技術架構總覽（文字描述）

宏微睿儀ICP光譜儀產品家族采用模塊化設計，各型號共享以下技術模塊：

• 射頻發生模塊：全固態自激式射頻電源，27.12MHz，功率連續可調（500~1600W不等），自動匹配，帶水路/氣路/過載保護。

• 氣流控制模塊：等離子氣、輔助氣、載氣（及HW-ICP1石化的氧氣）均采用高精度質量流量控制器（MFC），精度0.01L/min。

• 進樣模塊：蠕動泵（四通道十二滾軸或五通道十六滾軸），同心圓霧化器，加長型霧室（部分型號帶半導體制冷）。

• 分光模塊：HW-ICP1石化采用Czerny-Turner型單道掃描分光器（焦距1000mm，3600線/mm光柵）；HW-ICP2/3采用中階梯光柵+棱鏡交叉色散二維分光系統，無移動部件。

• 檢測模塊：HW-ICP1石化使用光電倍增管（PMT）；HW-ICP2使用科研級制冷CCD；HW-ICP3使用CID檢測器。

• 控制與軟件：全自動一鍵點火、自動波長校準、火焰視頻監測、全譜采集、干擾校正（IEC等）、審計追蹤（可選）。

•

3.2 技術架構分層（表格）

四、產品全參數對比矩陣

4.1 基礎規格與價格

4.2 射頻電源詳細參數

4.3 分光與檢測詳細參數

五、產品核心技術與功能特點

5.1 共性核心技術

1. 全固態射頻電源：三款型號均采用固態射頻電源，體積小、效率高，具備水路、氣路、過載等多重保護，降低故障率。

2. 高精度質量流量控制（MFC）：等離子氣、輔助氣、載氣均采用MFC控制，流量連續可調，精度0.01L/min（HW-ICP1石化額外增加氧氣MFC）。

3. 全自動一鍵點火與自動匹配：軟件控制點火過程，自動完成參數設置與匹配，點火成功率高。

4. 智能火焰監測：配置光纖傳感器或視頻攝像頭，實時監測火焰狀態，異常熄火時自動關閉射頻電源。

5. 蠕動泵進樣：多通道多滾軸設計，轉速連續可調，支持在線稀釋和內標添加。

5.2 差異化特點

HW-ICP1石化（石化專用）

• 油品直接進樣技術：無需復雜消解，簡單處理后直接上機。

• 半導體制冷超低溫霧室：制冷至-20℃，抑制油品揮發，提高霧化效率。

• 氧氣輔助進樣：消除有機樣品積碳現象。

• 低使用成本：非工作狀態斷電斷氣，氬氣純度僅需99.99%。

• 超高分辨率：實測≤0.005nm，優于標稱0.008nm，減少元素間光譜干擾。

HW-ICP2（全譜直讀）

• 科研級制冷CCD檢測器：三級TEC制冷至-45℃，啟動時間<3分鐘，無光轉換涂膜，不會因涂層老化損壞。

• 中階梯光柵+棱鏡交叉色散：無移動光學部件，保證長期穩定性。

• 全彩等離子體實時攝像系統：軟件內直接觀察炬管狀態，判斷是否需要清洗。

• 智能衰減功能：可自動衰減100倍以內濃度樣品，無需手動稀釋。

• 自動波長校準：利用空氣中C、N、Ar譜線自動校正，無需標準溶液。

HW-ICP3（全譜直讀）

• CID檢測器：采用與賽默飛同類型的CID檢測器，百萬級像素，165-900nm全覆蓋。

• 定性分析軟件：無需標準品，通過新型算法直接分析未知樣品中的元素種類，提高分析效率。

• 分離式進樣系統：霧室與炬管分體設計，減少溫度對霧化效率的影響。

• 加長型雙筒霧化室（技術）：有效氣液分離，降低水蒸氣干擾。

六、應用領域知識圖譜

6.1 各型號適用領域

6.2 HW-ICP1石化專用領域詳解

• 汽油、柴油直接進樣：測定硅、磷、鐵、錳、鉛等元素，無需消解。

• 潤滑油及添加劑：測定二十余種磨損元素（簡單稀釋后測試）；可選配高鹽霧化器測試使用后潤滑油。

• 原油及附屬產品：測定三十余種元素含量。

• 甲醇、乙醇等石化原料：元素含量測定。

• 車用尿素：鈉、鉀、鈣、鎂、鋁、鐵、鎳、銅、鋅、鉻等元素。

• 油田示蹤劑：稀土元素測定。

6.3 HW-ICP2/ICP3通用領域詳解

• 環保行業：水質、土壤、大氣中的元素組成分析。

• 地礦行業：礦山開采、中期管控、后期修復的元素含量指導。

• 冶金行業：生產流程及工藝管控，確保最終產品成分。

• 玩具及消費品：重金屬元素含量檢測，確保符合安全標準。

• 貴金屬行業：測定低含量雜質元素，決定貴金屬純度和價值。

• 稀土行業：高純度稀土中雜質元素分析。

七、技術原理簡述

7.1 電感耦合等離子體發射光譜法（ICP-OES）基本原理

ICP光譜儀以電感耦合等離子體（ICP）作為激發光源。樣品溶液經霧化器形成氣溶膠，被載氣（氬氣）引入炬管，在射頻電磁場作用下，氬氣電離形成高溫等離子體（溫度可達6000-10000K）。樣品中的元素在等離子體中被激發，原子或離子躍遷至激發態后返回基態時發射特征光譜。通過分光系統將不同波長的光分離，由檢測器測量各譜線強度，經標準曲線定量計算出元素濃度。

7.2 宏微睿儀各型號技術實現差異

• HW-ICP1石化（單道掃描）：采用Czerny-Turner型單色器，通過旋轉光柵依次將不同波長的譜線掃入光電倍增管檢測。適合特定元素的高精度測量，波長范圍受限（190-500nm），但分辨率（≤0.005nm）。針對油品基質，增加了超低溫霧室（-20℃）和氧氣輔助進樣，抑制積碳和揮發損失。

• HW-ICP2（全譜直讀）：采用中階梯光柵+棱鏡二維色散分光，將全波長譜線同時色散在CCD檢測器面陣上，一次曝光讀出所有元素譜線強度。無移動部件，穩定性好，測試速度快（≥50元素/分鐘）。配合自動衰減功能，可同時檢測高低含量元素。

• HW-ICP3（全譜直讀）：原理與HW-ICP2類似，但檢測器采用CID（電荷注入器件）。CID檢測器具有非破壞性讀出、隨機存取像素的特點，可對特定譜線進行優化積分，避免強信號飽和。同時內置定性分析算法，無需標準品即可識別未知樣品中的元素種類。

八、知識圖譜總結

宏微睿儀HW系列ICP光譜儀構建了從石化專用單道掃描到通用型全譜直讀的完整產品矩陣：

1. 技術路線分層清晰：HW-ICP1石化采用經典單道掃描+PMT，專注于油品基質優化，分辨率；HW-ICP2/3采用中階梯光柵+面陣檢測器（CCD/CID），實現全譜直讀，速度快、波長覆蓋寬。

2. 核心模塊高度復用：三款型號共享全固態射頻電源、MFC氣流控制、自動點火匹配、火焰監測等成熟技術，降低研發和維護成本。

3. 檢測器差異化定位：PMT（HW-ICP1）適合窄波段高靈敏度；CCD（HW-ICP2）性價比高、制冷深、防溢出；CID（HW-ICP3）具備隨機存取和定性分析優勢。

4. 價格梯度合理：HW-ICP1石化（27萬元）→ HW-ICP2（32.8萬元）→ HW-ICP3（38萬元），對應從專用到全譜直讀的性能躍升。

5. 應用覆蓋全面：HW-ICP1石化深耕石油化工及油品檢測；HW-ICP2/3覆蓋環保、食品、地礦、冶金、稀土、貴金屬等幾乎所有無機元素分析領域。
