智能型雷達液位計應用與維護要點

來源：內蒙古青淮通新技術有限公司 2026年04月19日 14:11

　　智能型雷達液位計是基于高頻微波脈沖反射原理的非接觸式液位測量儀表，具有精度高、適用性廣、安裝簡便等特點，是工業生產中液位測量的重要工具。規范的選型、安裝、調試和維護是確保其長期穩定準確測量的基礎。

　　一、工作原理與性能特點

　　智能雷達液位計通過天線發射高頻微波脈沖，脈沖信號在物料表面反射并被天線接收。儀表通過計算發射與接收信號的時間差，并結合微波在介質中的傳播速度，計算出天線到物料表面的距離，進而換算出物料的液位高度。其測量原理決定了其對介質物理性質（如密度、粘度）變化不敏感，可應用于多種復雜工況。

　　儀表的核心性能指標包括測量范圍、測量精度、工作頻率、天線類型、過程連接及防護等級等。測量范圍需根據實際儲罐或設備高度確定，通常可達數十米。測量精度通常可達毫米級，高精度型號能滿足貿易計量要求。工作頻率越高，波束角越小，抗干擾能力越強，適用于有攪拌、障礙物等復雜工況。天線的選擇需考慮介質特性、安裝環境及測量要求，常見的有喇叭口天線、拋物面天線、棒式天線等。

　　二、設備選型與規格確認

　　選型前需明確應用需求和工況條件。首先要確認測量介質的介電常數，低介電常數介質（如液化氣、輕質油品）需選用高頻雷達液位計。其次要考慮介質溫度、壓力范圍，選擇能滿足工況要求的儀表規格。對于腐蝕性介質，需選擇相應材質的天線和過程連接。存在攪拌、加熱盤管等干擾因素時，應選擇小波束角的雷達液位計。

　　過程連接的選擇要考慮安裝要求和密封性能，常見的法蘭連接規格包括DN50、DN80、DN100等，螺紋連接適用于小口徑安裝。防護等級通常要求IP67以上，確保在惡劣環境中正常工作。防爆要求要根據安裝區域的危險等級選擇相應的防爆認證。輸出信號通常為4-20mA+HART或現場總線通訊，便于與控制系統集成。

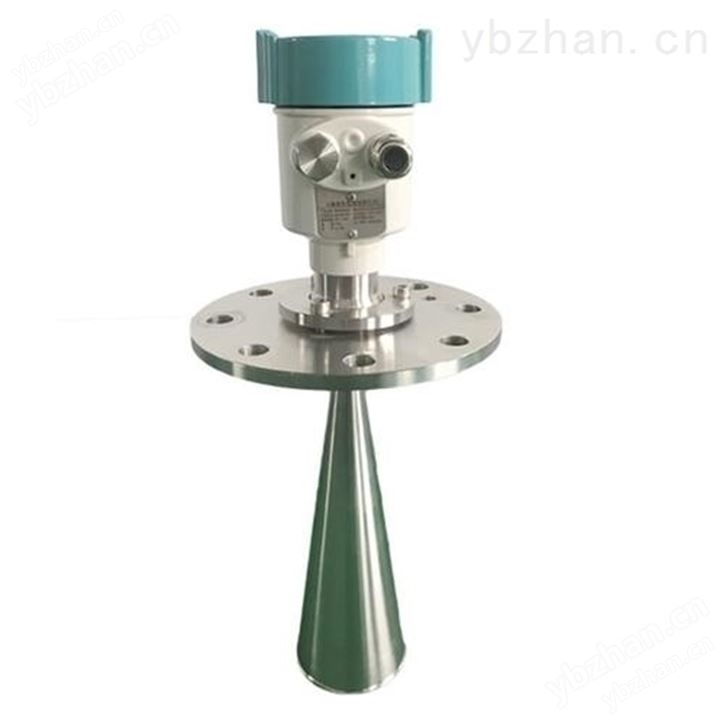

智能型雷達液位計

　　三、安裝規范與調試步驟

　　安裝位置的選擇直接影響測量效果。天線應垂直對準物料表面，避免安裝在進料口、出料口、攪拌器等干擾源附近。安裝位置距罐壁應有足夠距離，通常不小于300mm。在拱頂罐上安裝時，天線應位于罐頂中心位置。在立式罐上安裝時，要避開內部障礙物。

　　安裝過程要規范。首先清潔安裝法蘭，確保密封面平整。安裝時使用合適的密封墊片，按照對角順序均勻緊固螺栓。對于螺紋連接，要使用合適的密封材料，防止泄漏。電纜引入裝置要密封良好，防止?jié)駳膺M(jìn)入。供電電源要穩定，接地要可靠。

　　調試工作要系統。上電后檢查儀表狀態，確認無報警信息。通過手操器或本地操作面板進入調試界面，設置空罐高度、滿罐高度、介質介電常數等基本參數。進行回波曲線分析，確認反射信號質量良好。設置濾波參數，抑制干擾回波。完成參數設置后進行零點遷移和量程校準，確保測量準確。

　　四、參數設置與優化

　　參數設置要合理。測量單位要根據工藝要求選擇，通常為米或毫米。響應時間要根據工藝變化速度設置，快速變化的液位需要較短的響應時間。阻尼系數用于平滑測量值，要根據工藝穩定性需求設置。輸出特性可選擇線性或平方根輸出，對應不同形狀的儲罐。

　　干擾抑制是參數優化的重點。通過回波曲線分析，識別真實的物料回波和干擾回波。使用虛假回波抑制功能，消除固定障礙物產生的干擾。調整信號閾值，濾除弱小干擾信號。對于有攪拌的工況，可適當增加濾波時間，減小測量值波動。定期檢查回波曲線，及時優化參數設置。

　　五、維護保養與故障處理

　　日常維護要及時。定期清潔天線表面，防止污染物堆積影響信號發射。檢查密封部位，確保無泄漏。檢查電纜連接，確保牢固可靠。記錄運行數據，包括測量值、信號強度、儀表狀態等，建立運行檔案。定期進行零點檢查，發現漂移及時校準。

　　定期保養要有計劃。每半年檢查一次天線狀況，清潔或更換損壞的天線罩。每年進行一次全面檢查，包括電氣性能測試、密封性測試、精度校驗等。對防爆型儀表，要按防爆要求定期檢查防爆性能。建立維護計劃，明確保養項目和周期。

　　故障診斷要系統。常見故障包括無信號輸出、測量值跳動、測量值偏差大等。無信號輸出可能是電源故障、線路斷路或儀表損壞。測量值跳動可能是干擾嚴重、參數設置不當或天線污染。測量值偏差大可能是空罐高度設置錯誤、介質特性變化或儀表故障。通過狀態診斷、回波曲線分析等方法，逐步排查故障原因。

　　六、安全注意事項

　　操作安全要重視。在危險區域操作要遵守防爆規程，使用防爆工具。拆卸儀表前要確認工藝系統已隔離，壓力已泄放。高空作業要做好安全防護，使用合格的安全帶。電氣作業要斷電操作，防止觸電。儀表廢棄要按環保要求處理，防止污染環境。

　　智能雷達液位計的正確使用需要深入理解測量原理，合理進行選型設計，規范執行安裝調試，科學設置運行參數，定期進行維護保養。通過全過程的質量控制和管理，可以確保儀表長期穩定運行，為生產過程提供可靠的液位測量數據。
