氧化鋯分析儀一些簡單的結構原理和特點？

氧化鋯氧分析儀　是一種以微電腦為數據處理控制核心、以氧化鋯固體電解質氧傳感器為檢測元件的小型智能化儀器。主要用于測定“氮－氧、氬－氧”及其他惰性混合氣體中的氧氣體積比的單組份氣體成分的定量分析。　

本儀器設計為在線連續工作，ＬＥＤ數字顯示?？砂船F場工藝要求，任意設定待測氣體氧含量的上、下限控制點，同時具有超限聲光報警和信號輸出。儀器內部配有氣樣預處理裝置，使氣樣能得到凈化處理，減少了傳感器在使用時的故障，提高了測量精度。儀器采用了密封式加熱裝置和二次超溫保護功能，延長了加熱爐的壽命，提高了儀器的安全可靠性。儀器備有４－２０ｍＡ信號輸出，為儀器的閉環使用提供了條件。

氧化鋯氧量檢測是在７００℃的恒溫條件下，利用傳感器兩側的氧量分壓之差。

即分壓高的一側氧離子通過Ｚｒ０２組織向分壓低的一側運動，帶電離子的運動趨勢形成了濃差電勢，這個電勢和我們要測的氣體中的氧分壓有一定的函數關系。

氧化鋯分析儀的主要特點是氧量檢測器的結構設計及鉑電極的化學配方、制作工藝充分考慮了被測爐氣組分復雜這一特點，可保證檢測器在水平直插條件下應用時具有足夠長的壽命。

而其信號轉換部分以單片微處理器為核心，通過軟件實現儀表大部分功能，硬件配置重點強化儀表的抗干擾措施。

從提高氧量測量值可靠性入手，延長氧量檢測器的連續使用壽命，并使儀表具備與檢測器要求相適應的自診斷功能及抗干擾能力。

本儀表在完善氧化鋯頭金屬化工藝及儀表信號轉換器實現智能化等方面有較大改進，具體內容如下：

⑴多孔性鉑電極的化學配方及制作工藝可保證氧量檢測器氧化鋯探頭在鍋爐煙氣氛中有足夠的使用壽命。

⑵儀表具有多種線性量程選擇。

⑶儀表溫度控制系統所給出的升溫曲線能滿足氧化鋯材料對升溫速度的要求。

⑷儀表信號具有必要的自診斷功能。

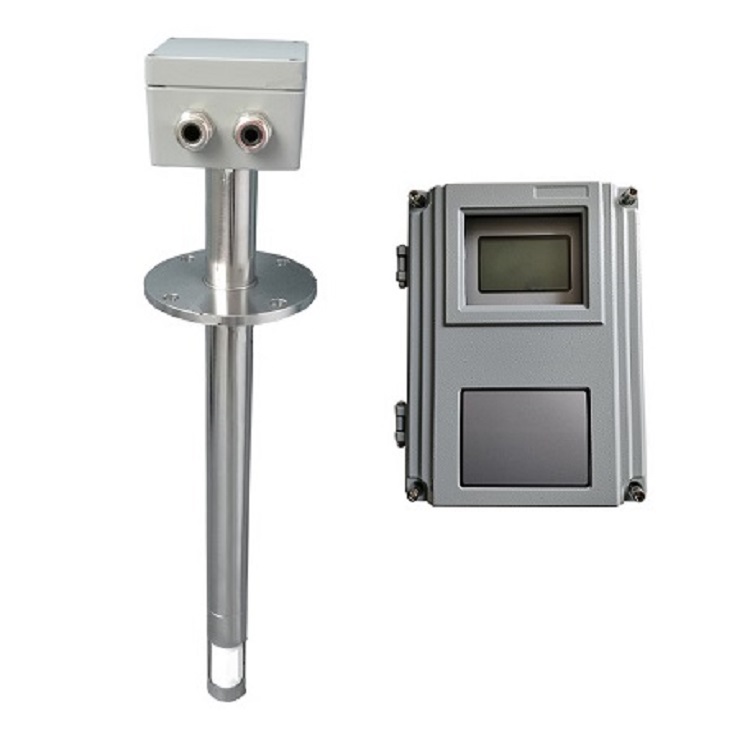

氧化鋯分析儀由氧化鋯探頭和顯示儀表兩部分組成。

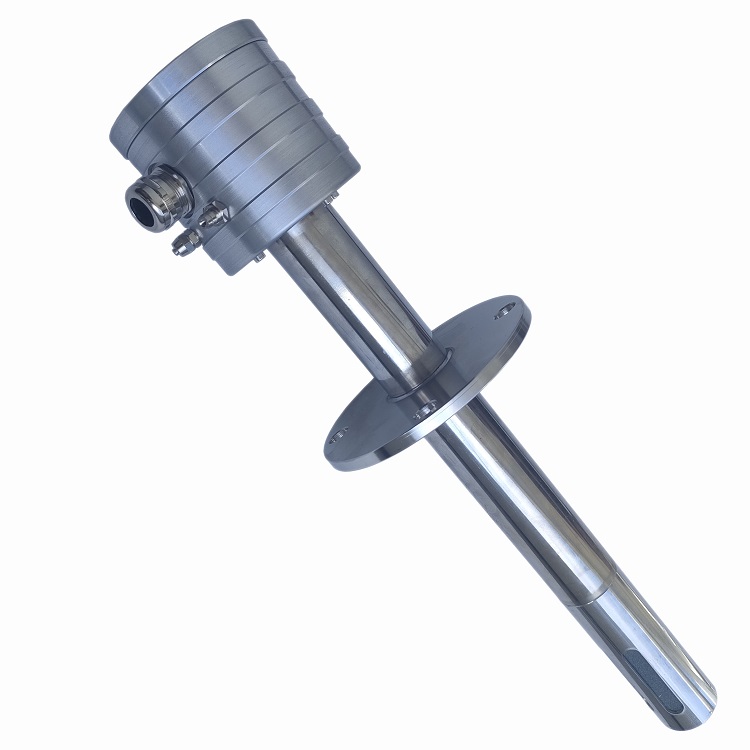

氧化鋯探頭外殼采用耐高溫、耐腐蝕的不銹鋼材料制成。

不必外加氣泵，參比氣能自行對流。并設有標準氣接口，可在現場運行時用標準氣體進行標定校驗。探頭鋯管能方便地拆卸更換。

結構簡單，安裝尺寸規范，線路設計合理，工藝質量優，儀表性能穩定可靠，調試方便。

可用于熱電、冶金、供暖、建材、電子、電站、工業鍋爐及各類燃燒系統排煙中氧含量的自動分析。
