A1040 MIRA超聲波斷層掃描儀地下筏板三維成像檢測方案

混凝土結構內部缺陷引發的事故近年來頻繁發生，造成重大人員傷亡和財產損失：

• 橋梁坍塌事故：預應力管道壓漿不密實導致預應力損失，引發橋梁早期開裂甚至垮塌

• 隧道滲漏坍塌：因管片壁后注漿缺陷形成空洞，地下水滲入引發結構不穩定。

• 裝配式建筑套筒灌漿缺陷：套筒內灌漿不飽滿，鋼筋錨固失效，結構整體性大打折扣

• 地下室滲漏：筏板混凝土不密實、裂縫發育，造成長期滲水困擾

核心技術突破，重新定義無損檢測標準
在建筑工程質量檢測領域，混凝土內部缺陷檢測、預應力管道壓漿飽滿度檢測、鋼筋保護層厚度檢測一直是行業難題。
傳統的鉆芯取樣、敲擊法不僅破壞結構，更無法提供可視化內部成像。

傳統超聲波檢測必須使用耦合劑（漿糊、油脂等），現場操作繁瑣，粗糙表面難以實施。

A1040 MIRA超聲波斷層掃描儀

• 采用干點接觸式傳感器陣列技術，改變了這一局面：

• 無需耦合劑：干性聲波接觸傳感器，粗糙表面直接使用

• 3秒成像：單斷面檢測僅需3秒，效率提升數十倍

• 可視化內部結構：B-Scan、C-Scan、D-Scan及3D成像

• 檢測深度達2.5米：滿足大體積混凝土構件檢測需求。

• 檢測深度高達6米（A1040 MIRA 3D PRO）

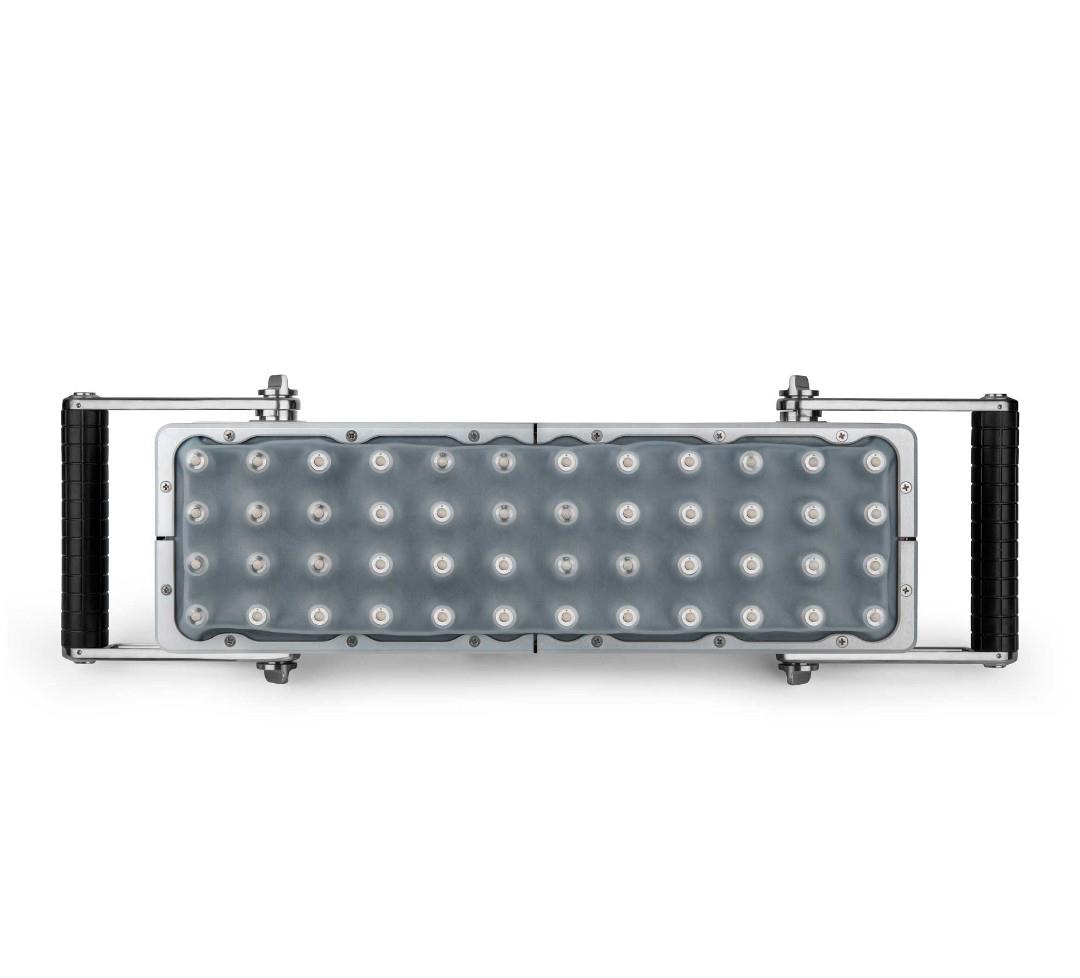

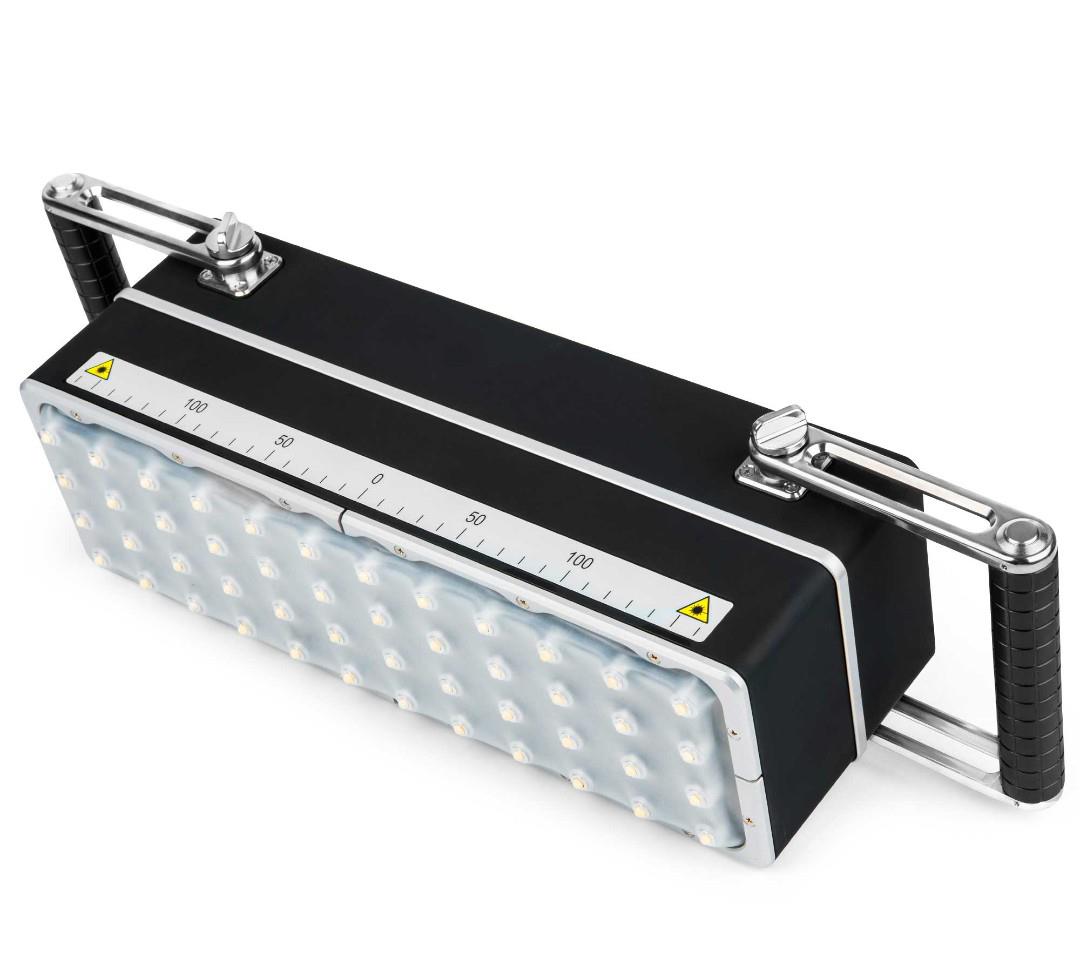

干耦合探頭矩陣

核心技術解析：SAFT-C算法與48干耦合探頭矩陣

A1040 MIRA的核心在于其12排×4列共48個低頻剪切波換能器組成的天線陣列，配合SAFT-C合成孔徑聚焦算法，實現：

• B-Scan（縱向剖面圖）：顯示深度方向缺陷分布

• C-Scan（水平切片圖）：任意深度水平切面成像

• D-Scan（橫向剖面圖）：橫向穿透視角

• 3D立體成像：可旋轉、切片、透視的全息顯示

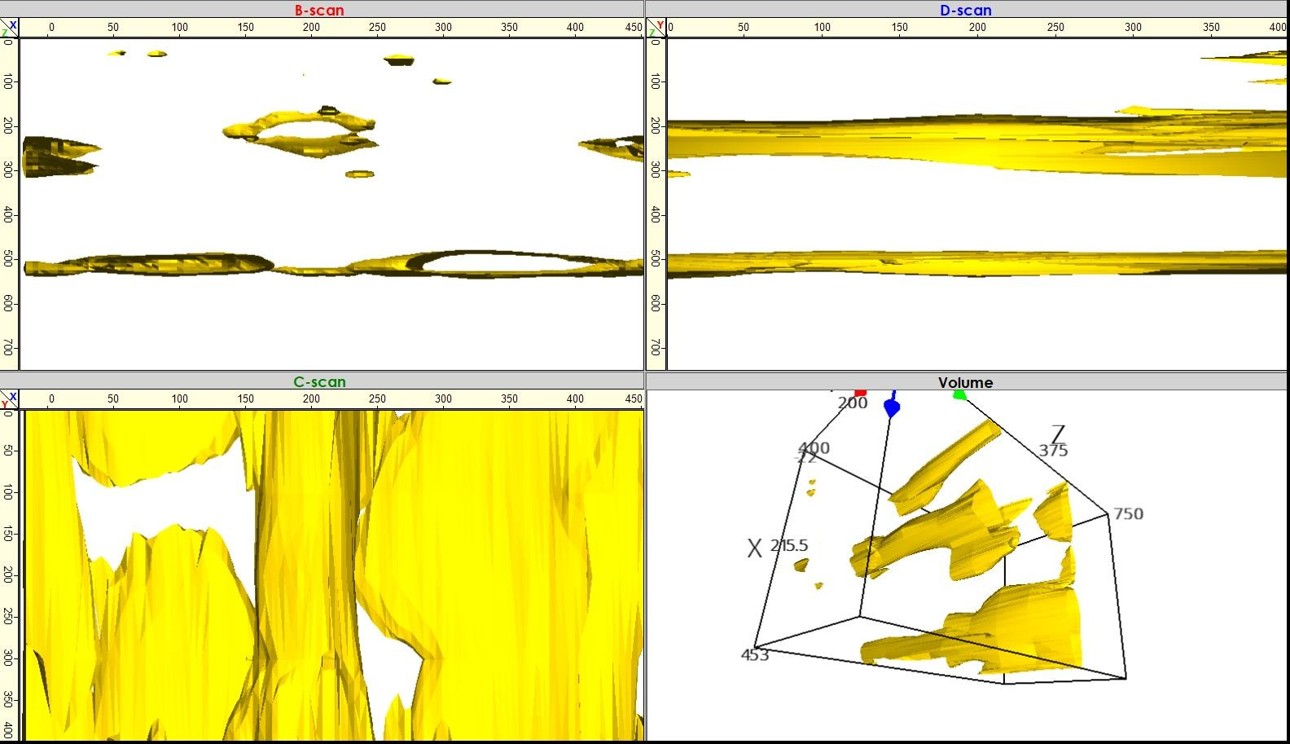

B-、C-、D-Scans 多維度切片圖像	3D立體成像

應用案例：

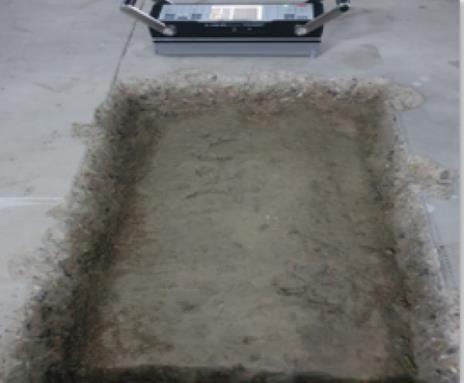

近期，我們接到某工程項目委托，需要對地下室筏板基礎進行內部質量檢測。傳統檢測方法存在諸多困難。

• 雙面檢測不可行：筏板位于地下，上下表面難以同時接觸

• 表面狀況復雜：施工留的粗糙面、浮漿層影響耦合效果

• 內部缺陷難辨：深層裂縫、空洞、不密實區域難以精準定位

• 厚度驗證困難：大體積混凝土厚度難以準確測量

我們推薦采用德國ACS公司A1040 MIRA超聲波斷層掃描儀進行單面無損檢測。

檢測流程：

1. 波速校準：選取厚度已知的基準區域完成波速標定，將測量誤差嚴格限定在±(0.05×厚度+10)mm范圍內。

2. 網格化掃描：以0.5m×0.5m間距布置測點網格，借助設備內置激光定位功能確保掃描步距均勻一致。

3. 實時圖像解析：依托5.7英寸TFT彩色顯示屏，現場動態監測B-Scan剖面圖，對異常部位即時標記。

4. 三維數據重構：將采集數據導入后處理軟件，構建筏板內部結構立體模型，精準鎖定疑似缺陷區域。

5. 鉆芯取樣驗證：依據A1040 MIRA定位坐標實施鉆孔取芯，驗證結果為局部蜂窩麻面，與儀器判定高度一致。

檢測結果：

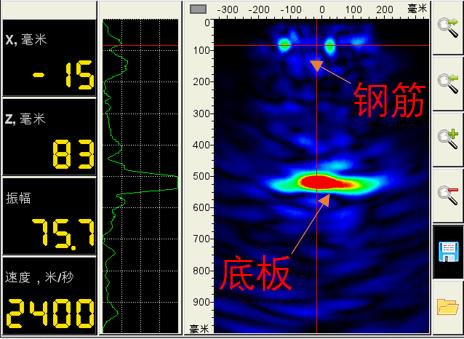

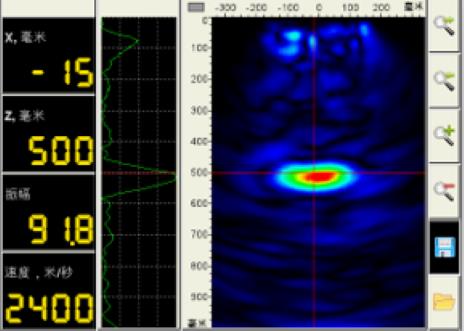

	混凝土密實，底板反射清晰，筏板厚度，鋼筋間距，保護層厚度

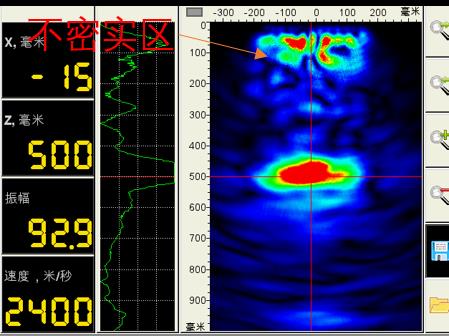

	混凝土不密實，呈現點狀和帶狀分布

通過A1040 MIRA定期掃描，可在缺陷發展初期（毫米級裂縫階段）即發現隱患，此時采用低壓注漿等微創修復技術，成本僅為后期結構加固的5%-10%。防患于未然，勝于災后補救。

• 除地下室筏板外，A1040 MIRA同樣適用于：

• 地鐵隧道襯砌后方空洞檢測

• 橋梁預應力管道灌漿飽滿度評估

• 裝配式結構套筒灌漿質量檢測

• 無砟軌道板脫空排查

• 歷史建筑混凝土加固效果評價
