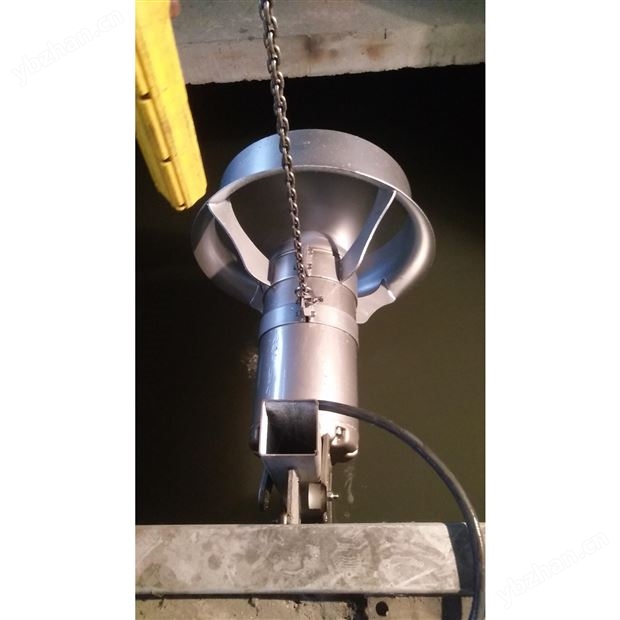

QJB0.85/8-260/3-740S潛水攪拌機安裝方式

QJB0.85/8-260/3-740S潛水攪拌機在全浸沒條件下連續工作。槳葉由水下電機直接驅動。

每臺潛水攪拌機配備AISI304 不銹鋼導向桿和AISI304不銹鋼提升繩，使之自由升降。

潛水攪拌機可上下升降，方便移動，檢查和維修無需人員下到池中。滑行桿支架作為潛水攪拌機整體部件之一，潛水攪拌機的整體重量受力都作用在這個支架上，并且這個支架必須可承受潛水攪拌機形成的推力。所配備的不銹鋼提升繩應足夠滿足起吊要求。應保證潛水攪拌機及其附件和電纜在 20 米水深無泄漏現象，并具有連續潛水的功能。潛水攪拌機整體設計，封閉式連接，潛水型。所有外露的螺母、螺栓、墊片均為不銹鋼 AISI316。潛水攪拌機主件的密封設計應是金屬與金屬接觸。需要防水密封的臨界接觸面應是機械加工，并嵌入兩組晴或氟化橡膠O型圈，可使兩個面上的橡膠O型圈及O型圈接觸的四個側面壓緊。

QJB0.85/8-260/3-740S潛水攪拌機安裝方式：

潛水攪拌機的安裝的安裝方式有多種，主要是根據安裝系統以及尺寸來進行安裝。

潛水攪拌機常用的安裝方式說明：

潛水攪拌機的安裝要求如下

①保證攪拌機在檢修時候，可以方便地拆除；

②能將攪拌機的吊鏈固定在井筒某一部位，以便以后方便的使用；

③每臺潛水攪拌器安裝在固定式的構筑物當中，攪拌機能通過導向裝置降至構筑物當中就位；

④各個部件間做上裝配記號，配有定位銷，以便在現場能正確地再次裝配和定位；

⑤攪拌機附件及其電纜，能夠浸沒在20米的水深中連續運行而不會受到損壞，并且應有更加可靠的密封性。

安裝方式1：主要由導桿、上轉盤、支撐槳、下轉盤組成．潛水攪拌機通過下轉盤與導桿聯接，懸掛于導桿下部，導桿則通過上轉盤固定上支撐架上，潛水攪拌機可通過下轉盤上聯接螺栓位置的改變，在垂直面上與水平面成一定的傾角安裝；潛水攪拌機也可通過上轉盤與導桿的聯接螺栓位置的改變繞上轉盤軸線作360°旋轉，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于較好的運行狀態。

安裝方式2：主要由手拉葫蘆、起吊架、直起吊環鏈、支座、導桿、中間支撐槳（池深≤6米時無）、限位架、底座等組成。導桿通過焊接在本體上的鉸軸定位于支座、中間支撐架、底座同心軸線上，并可在水平面內轉動±60°，以適應不同方向攪拌或推流，消除水池中的死區，使水流處于較好的運行狀態，潛水攪拌機通過導輪沿導桿上下移動，起吊架可安在支座上并可繞其定位軸線旋轉360°，以方便安裝及維護。為增加潛水攪拌機運行時的可靠性，減緩潛水攪拌機運行中的振動，一般限位架直接焊在導桿上，并在潛水攪拌機與限位架加設減震塊。限位架焊接在導桿上可出廠前焊接，也可在現場安裝時焊接。如用戶無特殊要求，一般在出廠前焊接。

潛水攪拌機的潛水深度可以根據需要進行垂直方向的調節。吊架座、支撐架和下托架與池的聯結均采用膨脹螺栓固定，無需預留孔。客戶定貨時，請提供池深H，以便我們加工時確定導桿尺寸及支撐架的數量。安裝系統的材質采用不銹鋼（或碳鋼）制造。起吊裝置除吊架座外，數臺攪拌機可共用一套。
