電子軸偏差測試儀在藥用玻璃瓶垂直軸偏差與圓跳動檢測中的應用方案

摘要

藥用玻璃容器的垂直軸偏差與圓跳動是影響其密封性能、灌裝穩定性及自動化生產適配性的關鍵指標。本文基于三泉中石ZPY-60U電子軸偏差測試儀，建立了一套針對西林瓶、安瓿瓶等典型藥用包裝的檢測方案。通過標準化測試流程與數據分析，對不同規格樣品進行驗證測試，并結合相關標準對實驗結果進行評估，為藥企及質檢機構提供參考依據。

關鍵詞

電子軸偏差測試儀；ZPY-60U；垂直軸偏差；圓跳動；藥用玻璃瓶；包裝檢測

1. 引言

隨著制藥行業對包裝質量控制要求的不斷提高，藥用玻璃容器的幾何精度成為質量評價的重要組成部分。垂直軸偏差直接影響灌裝設備定位精度，而圓跳動則關系到旋轉過程中容器的穩定性。

依據相關標準如《玻璃瓶罐垂直軸偏差試驗方法》及藥包材標準，需對容器在旋轉狀態下的幾何偏差進行精確測定。電子軸偏差測試儀因其高精度、自動化程度高等特點，在該領域得到廣泛應用。

2. 測試原理

電子軸偏差測試儀采用旋轉測量法：

• 將樣品瓶底固定于水平旋轉盤中心

• 使瓶口與高精度測頭（千分表）接觸

• 旋轉樣品360°

• 記錄測量過程中最大值與最小值

垂直軸偏差計算公式為：
偏差值 =（最大值 - 最小值）/ 2

該方法可同步實現：

• 垂直軸偏差測定

• 安瓿瓶圓跳動檢測

3. 儀器與設備

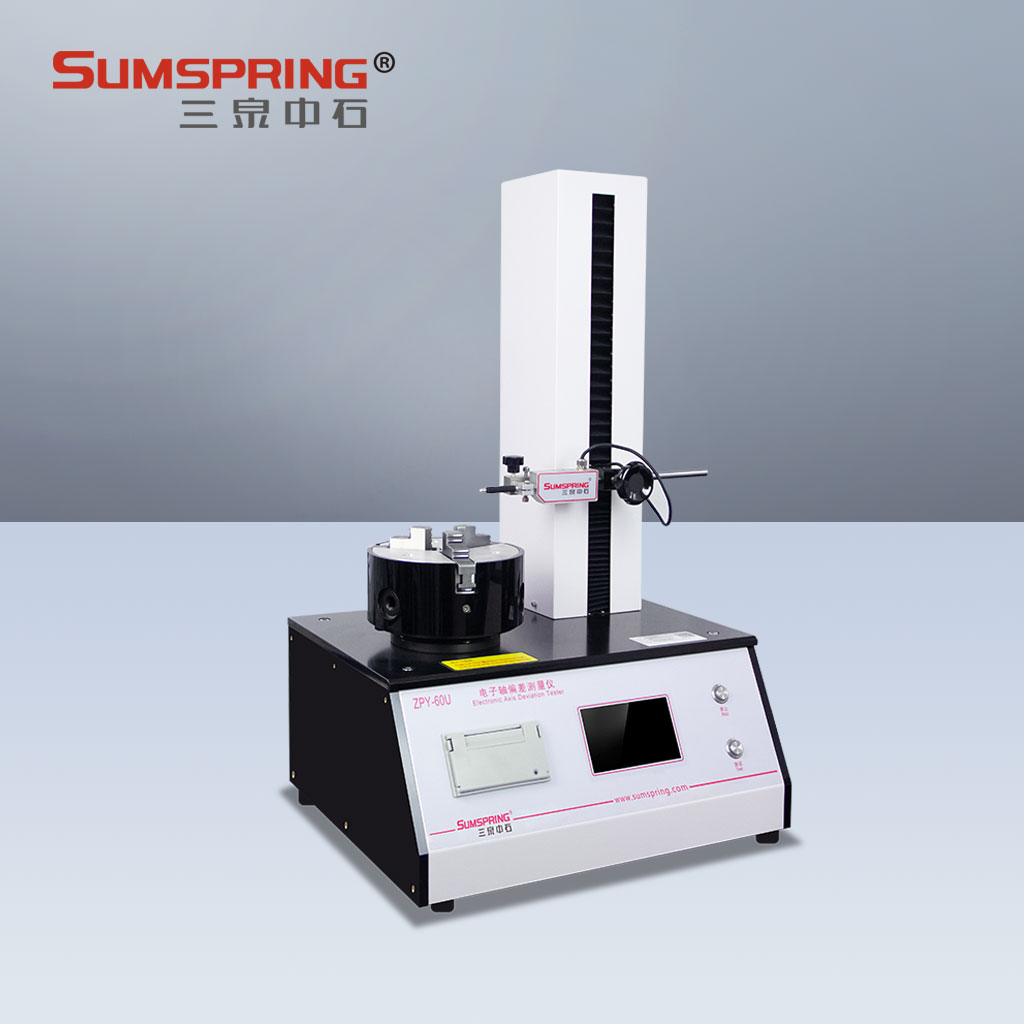

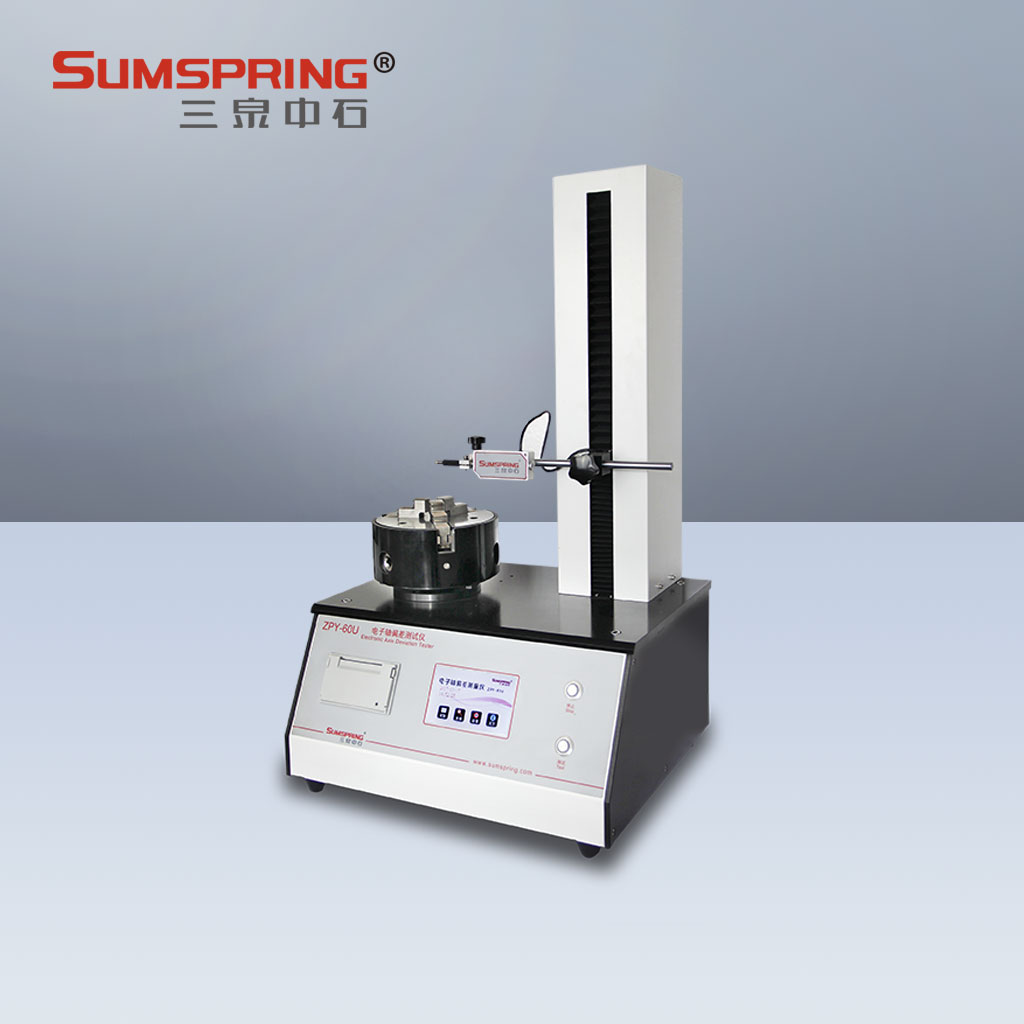

設備名稱：電子軸偏差測試儀
品牌：三泉中石
型號：ZPY-60U

3.1 技術參數

• 測量范圍：0–12.5 mm

• 分度值：0.001 mm

• 樣品直徑：3–160 mm

• 可測高度：5–400 mm

• 轉速范圍：0–30 r/min（可調）

• 測頭控制：電動升降

• 數據存儲：≥100組（每組10次測量）

3.2 技術特點

• 三爪自定心卡盤確保同軸度

• 自動升降測頭提高測量效率

• 觸摸屏實時顯示數據與統計值

• 支持數據存儲與打印

• 具備RS232通信接口及軟件擴展能力

4. 試驗材料

5. 試驗方法

5.1 樣品處理

選取無明顯外觀缺陷的樣品，確保瓶底平整清潔。

5.2 測試步驟

1. 將樣品固定在旋轉盤中心

2. 調整測頭位置，使其接觸瓶口邊緣

3. 啟動設備，設置轉速（建議10 r/min）

4. 自動旋轉360°并記錄數據

5. 系統自動計算最大值、最小值及偏差值

6. 每個樣品重復測量3次取平均值

6. 實驗結果與分析

6.1 垂直軸偏差測試結果

6.2 圓跳動測試結果（安瓿瓶）

6.3 結果分析

• 所有樣品均滿足相關標準要求

• 偏差值穩定，重復性良好（RSD＜5%）

• 安瓿瓶圓跳動控制在0.3 mm以內，符合生產需求

• 儀器測量精度高，數據波動小

7. 影響因素分析

影響測試結果的關鍵因素包括：

• 瓶底平整度：影響旋轉穩定性

• 夾持同心度：決定測量準確性

• 測頭接觸位置：需保持一致

• 轉速設置：過快可能引入誤差

ZPY-60U通過自定心夾持結構與電動測頭控制，有效降低人為誤差。

8. 結論

基于三泉中石ZPY-60U電子軸偏差測試儀建立的檢測方案，能夠實現對藥用玻璃容器垂直軸偏差及圓跳動的高精度測量。實驗結果表明：

• 測試方法穩定可靠

• 數據重復性良好

• 滿足藥典及行業標準要求

該方案適用于制藥企業、檢測機構及包裝材料生產單位開展質量控制與研發驗證工作。

9. 應用價值

該測試方案可廣泛應用于：

• 藥用玻璃瓶生產質量控制

• 灌裝設備適配性驗證

• 包裝穩定性研究

• 藥包材注冊檢測

通過標準化檢測流程，有助于提升產品一致性及生產效率。

10. 參考標準

• GB/T 8452 玻璃瓶罐垂直軸偏差試驗方法

• YBB00192003 垂直軸偏差測定法

• YBB00302002 低硼硅玻璃管制注射劑瓶

• QB/T 1868 PET碳酸飲料瓶
