ACS880變頻器常用的通訊協議

ACS880變頻器可通過通訊鏈路，使用總線適配器或內置總線通訊接口連接到外部控制系統。內置總線通訊接口支持 Modbus RTU 協議。變頻器控制程序可在 10 毫秒的時間級別處理 10 個 Modbus 寄存器。例如，如果傳動接收一個讀取20個寄存器的請求，那么它會在收到請求22 ms 內啟動響應– 20ms用于處理請求，2ms用于處理總線。 其它的因素也決定了實際的響應速度，例如波特率（傳動中可設置參數）。可將變頻器設置為通過現場總線接口接收所有控制信息，或可在內置總線通訊接口和其他可用源（例如數字和模擬輸入）之間分配控制。

ACS880工業傳動兼容多種現場總線協議。作為標配，傳動自帶Modbus RTU現場總線接口。同時支持兩種不同的現場總線連接，并提供冗余現場總線通訊的可能性。同時還支持PROFIsafe（通過PROFINET獲得的功能安全）可使用選配的模擬和數字輸入/輸出擴展模塊來擴展標準輸入和輸出。模塊能夠方便地安裝在傳動上的擴展槽中。如果傳動中沒有足夠的I/O擴展插槽，可以使用FEA-03模塊來增加插槽數量。FEA-03有兩個選件插槽，用于數字I/O擴展和速度反饋接口模塊。與控制單元的連接通過光纖連接實現，適配器可以安裝在DIN導軌（35x7.5mm）上。

產品代號 可選項名稱 產品型號 適用產品

3AXD50000192779 總線適配器 2-Port PROFINET IO FPNO-21 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AXD50000049964 總線適配器 2-Port Modbus/TCP FMBT-21 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AXD50000192786 總線適配器 2-Port Ethernet IP FEIP-21 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

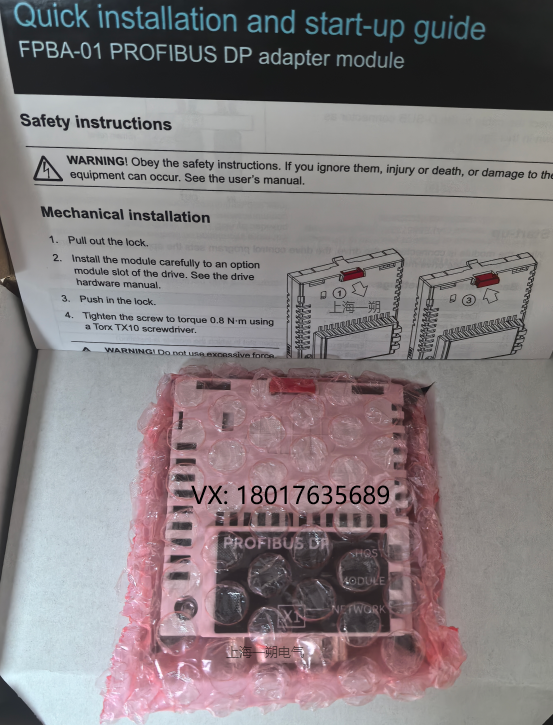

3AFE68469325 總線適配器 Profibus DP FPBA-01 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AFE68469376 總線適配器 CANOpen FCAN-01 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AUA0000031336 總線適配器 Modbus RTU FSCA-01 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AFE68469341 總線適配器 DeviceNet FDNA-01 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AUA0000072069 總線適配器 EtherCat FECA-01 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3AUA0000072120 總線適配器 Powerlink FEPL-02 ACS880/ACS580/ACS530/ACM510/ACP510/ACS380/DCS880

3ABD64606859 總線適配器 Profibus DP RPBA-01 ACS510/ACS550/DCS800

3ABD64606891 總線適配器 DeviceNet RDNA-01 ACS510/ACS550/DCS800

3AFE64751727 適配器EtherNet/IP+Modbus/TCRETA-01 ACS510/ACS550/DCS800

3ABD68840830總線適配 PROFINET IO+Modbus/TCP RETA-02 ACS550/DCS800

3AFE68805422 TTL脈沖編碼器接口模塊 FEN-01 ACS880/DCS880

3AFE68805830 絕對值型脈沖編碼器接口模塊 FEN-11 ACS880

3AFE68805848 旋轉編碼器接口模塊 FEN-21 ACS880/DCS880

3AFE68978955 HTL脈沖編碼器接口模塊 FEN-31 ACS880/DCS880

3AFE68805368 數字I/O擴展模塊 FIO-01 ACS880/DCS880

3AFE68805384 模擬I/O擴展模塊 FIO-11 ACS880/DCS880

3AUA0000141436 模擬I/O擴展模塊 FAIO-01 ACS880/DCS880

3AUA0000141438 數字I/O擴展模塊 FDIO-01 ACS880/DCS880

3AUA0000108669 I/O擴展插槽 FEA-03 ACS880/DCS880

3AUA0000107392 DDCS光纖通訊模塊，10/10MBd FDCO-01 ACS880/DCS880 3AUA0000107393 DDCS光纖通訊模塊，5/10MBd FDCO-02 ACS880/DCS880 3AXD50000016771 擴展安全功能模塊， FSO-12 ACS880

3ABD68838967 同步控制功能套件 RSYC-01 ACS880

3AXD50000709243 模擬I/O擴展模塊 CAIO-01 ACS580/ACH580/ACQ580

3AXD50000004420 外部24V和數字I/O擴展模塊 CMOD-01 ACS580

3AXD50000004418 外部24V和PTC接口 CMOD-02 ACS580

3AXD50000004431 115/230V數字輸入模塊 CHDI-01 ACS580

3AXD50000191635 I/O擴展卡 BIO-01 ACS380/ACS530(B0-B2)

3AXD50001127671 I/O擴展卡 AMIO-02 ACS380E
