雷達液位計安裝角度受限怎么辦？萬向法蘭配合JWrada-35破解安裝難題

在化工儲罐、液化石油氣（LPG）儲罐以及新材料反應釜的液位測量中，雷達物位計憑借非接觸、高精度的優勢成為了優質選擇。然而，很多采購和儀表工程師在實際項目中會遇到一個尷尬的局面：花高價買回來的盡快雷達，裝上后卻測不準，甚至信號丟失。排查后發現，問題往往不在儀表本身，而出在“安裝角度”上。

一、 儲罐液位測量的“隱形殺手”：安裝空間與內部障礙

在理想狀態下，雷達波束需要垂直照射液面才能獲得高強度、最準確的回波。但現實工業現場的儲罐內部往往極其復雜：

1. 頂部空間受限： 罐頂布滿了進料管、蒸汽管、安全閥或攪拌器支架，留給儀表的開口往往不在中心位置。

2. 內部障礙物干擾： 如果雷達波束打到了罐內的加熱盤管、擋板或梯子上，會產生虛假回波，導致DCS系統接收到錯誤的液位值。

3. 傳統法蘭的“死板”： 傳統的固定法蘭一旦焊接在短管上，儀表的發射角度就固定死了。如果遇到偏心安裝，工程師為了調整角度，往往需要切割管道、增加彎頭或重新動火開口。這不僅延誤工期，在易燃易爆的化工罐上動火更是極大的安全風險。

二、 萬向法蘭：花小錢解決麻煩的“萬向節”

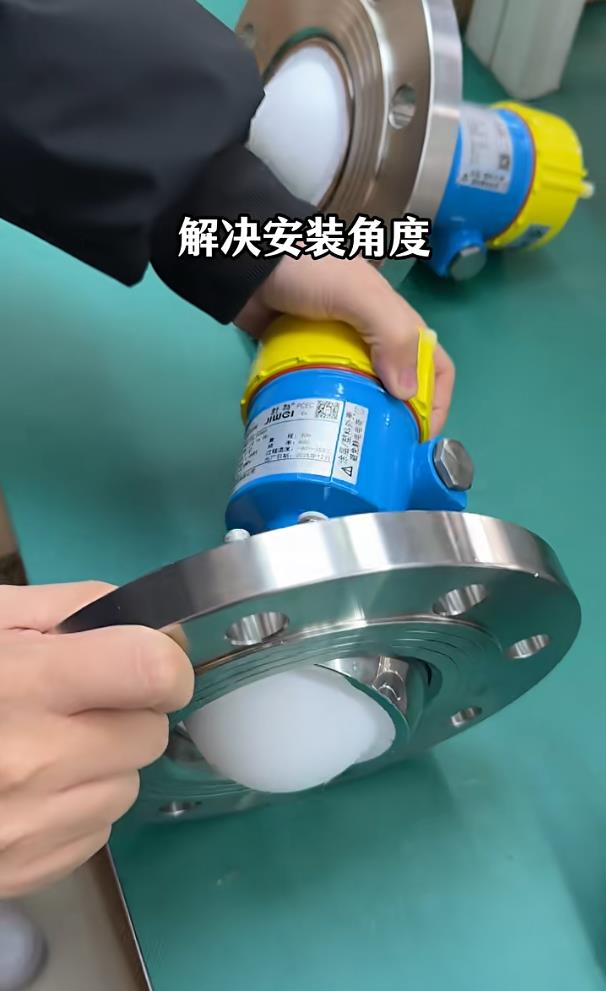

萬向法蘭（可旋轉調節法蘭）的出現，解決了這一工程痛點。它通過在法蘭內部集成一個高強度的旋轉球頭或鉸鏈結構，允許儀表在安裝后，在一定角度范圍內（通常為±15°或更大）自由調節發射方向。

對于用戶而言，這意味著：不需要改變?nèi)魏喂艿澜Y(jié)構，不需要動火，直接擰緊基礎法蘭后，通過旋轉儀表本體，就能人為瞄準合適的測量點。

三、 計為JWrada-35+萬向法蘭：1+1>2的硬核組合

計為自動化的JWrada-35高頻雷達物位計，發揮了萬向法蘭的優勢，特別適合以下嚴苛工況：

• LPG等易揮發介質儲罐： LPG儲罐內部常有強烈的氣相翻滾，且安裝開口往往避開了進液口。JWrada-35配合萬向法蘭，可以精準避開罐頂?shù)膰娚涔芨蓴_，同時其精密的算法能有效穿透揮發性氣相，確保真實液位不丟失。

• 高粘度、高泡沫反應釜： 新材料或化工反應釜內液體極易起泡或掛壁。通過萬向法蘭微調角度，可以避開泡沫最厚的區域，尋找泡沫下方的真實液面回波，大幅降低誤報率。

• 碳纖維等粉塵/絲束工況： 碳纖維生產中常有靜電和絲束飄飛，通過萬向法蘭靈活調整安裝姿態，結合JWrada-35的抗干擾電路，成功解決了掛料和靜電干擾難題。

四、 云端+本地雙重調試，維護成本驟降

更令運維人員安心的是，計為JWrada-35不僅支持現場通過萬向法蘭進行“物理旋轉微調”，還支持云端遠程調試。工程師在地面通過手機或電腦查看回波曲線，指揮塔頂人員旋轉儀表，一次性找準合適角度，告別了過去“裝上去瞎蒙，測不準再拆”的盲目維護模式。對于追求高可靠性、零誤報的現代化工項目來說，這是提升交付效率的標配方案。
