抽氣式氧化鋯分析儀的主要部件及工作方式

來源：安徽吉帆儀表有限公司 2026年04月08日 13:03

抽氣式氧化鋯分析儀是由智能化分析儀和氧化鋯氧量計組成。該儀器的工作原理是基于電化學原理，檢測元件是利用氧化鋯制成的固體電解質，其在高溫下具有傳導氧離子的特性，當固體電解質兩側存在氧濃度差時，即有一與濃度成一定關系的電勢產生，對此電勢作補償計算，從而可準確反映氧量。

抽氣式氧化鋯分析儀的主要部件及工作方式

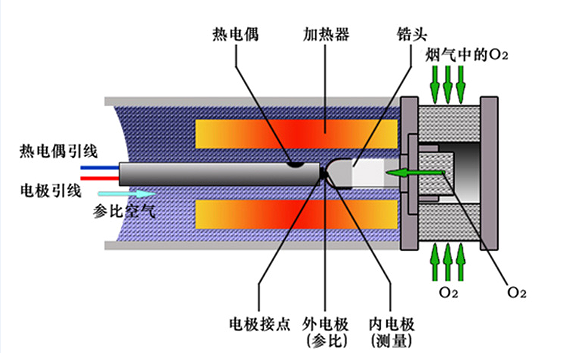

　　抽氣式氧化鋯分析儀的主要部件：

　　是由防塵裝置、氧化鋯管元件(固體電解質元件)、熱電偶、加熱器、校準氣體導管、接線盒以及外殼殼體等主要部件組成。整個裝置采用全封閉型結構，以增加整個裝置的密封性能。材料采用耐高溫、耐腐蝕的不銹鋼材料制作，以提高使用壽命。防塵裝置由防塵罩和過濾器組成，能防止煙氣中的灰塵進入氧化鋯鋯管內部，使鋯管元件免受污染，并能起到緩沖氣樣的作用。

　　氧化鋯管元件是氧探頭的核心部件，由它產生氧濃差電勢信號。氧化鋯管元件是陶瓷類金屬氧化物，使用時必須避免劇烈震動，以免損壞鋯管元件。

　熱電偶是為測量鍋爐、窯爐煙道中被測氣體的溫度和加熱器恒溫控制之用。

　加熱器的作用是提供氧化鋯固體電解質元件正常工作所需的溫度，從而使其在低于600℃的被測煙氣環境中正常工作。

　本儀器設計為在線連續工作方式，LED數字顯示。儀器可按現場工藝要求，可任意設定待測氣體氧含量的上、下限控制點。氧量超標，發出聲光報警信號及提供報警信號輸出接點。本儀器在總結以往現場使用經驗的基礎上，設計有密封式電爐和*的二次超溫保護功能，延長了電爐的使用壽命，提高了儀器的安全可靠性。儀器設有4—20mA標準信號輸出、RS-232通訊口以及氧含量上限超限報警信號輸出，為儀器的現場閉環使用提供了條件。
