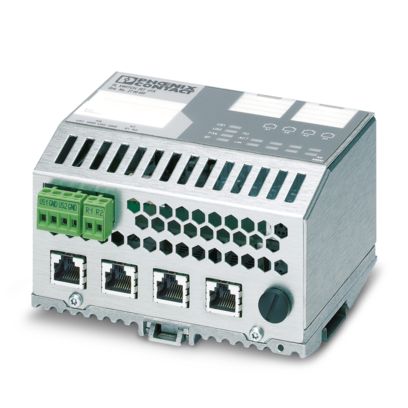

FL SWITCH IRT 4TX - 工業以太網交換機 2700689技術資料

材料底板壓鑄鋁，抗腐蝕

外殼材料鋁，透明陽極化處理

產品類型交換機

產品系列Managed Switch IRT

類型Stand-alone

MTTF362.73 年數 (SN 29500標準，溫度25°C，占空比21%)

218.23 年數 (SN 29500標準，溫度40°C，占空比34.25%)

37.87 年數 (SN 29500標準，溫度60°C，占空比100%)

交換機功能

基本功能直通/存儲轉發交換機，符合IEEE 802.3標準，兩個優先級符合IEEE 802.1 P TCP/IP協議，支持DCP，集成Web服務器功能，PROFINET設備。

信號觸點控制電壓24 V (典型)

信號觸點控制電流典型

PROFINET一致性等級Conformance Class C

PROFINET設備功能PROFINET-IO設備

PROFINET規格PROFINET-IO RT/IRT, Spec. 2.x

冗余MRP (Media Redundancy Protocol)

診斷和狀態指示燈LED：US1、US2（電源電壓），失靈（報警觸點），每個以太網端口3個LED（鏈接、活動和光纖狀態），以及BF（總線失靈）

支持的瀏覽器Internet Explorer 5.5 或更高版本

安全功能

基本功能直通/存儲轉發交換機，符合IEEE 802.3標準，兩個優先級符合IEEE 802.1 P TCP/IP協議，支持DCP，集成Web服務器功能，PROFINET設備。

電流損耗165 mA (24 V DC)

本地診斷US1/2 供電電壓US1、US2 綠色LED燈

FAIL Div. 紅色LED

連接 連接狀態 綠色LED燈

ACT 接收／發送信息 綠色LED燈

BF 總線錯誤 紅色LED

額定條件下的最大功耗3.96 W

試驗區段24 V電源/功能接地 500 V DC 1 min

以太網接口/其他所有電位 2.25 kV DC 1 min

傳輸介質銅纜

電源

電源電壓 (DC)24 V DC (冗余)

電源電壓范圍18.5 V DC ... 30.2 V DC

連接電源通過 COMBICON，可連接導線最大橫截面 2.5 mm2

殘波3.6 VPP (在允許的電壓范圍內)

最大電流耗量165 mA

典型電流耗量165 mA (US = 24 V DC)

電流損耗165 mA (24 V DC)

功能

信號觸點控制電壓24 V (典型)

信號觸點控制電流典型

電源: 電子模塊

電源電壓24 V DC

電源電壓范圍18 V DC ... 32 V DC (含紋波)

環境條件

保護等級IP20

環境溫度（運行）-25 °C ... 60 °C

環境溫度（存放/運輸）-40 °C ... 85 °C

允許濕度（運行）5 % ... 95 % (無冷凝)

允許濕度（存放/運輸）5 % ... 95 % (無冷凝)

振動（操作）符合IEC 60068-2-6標準： 5g，10 Hz ... 150 Hz

空氣壓力（運行）86 kPa ... 108 kPa (平均海拔2000 m)

空氣壓力（存放/運輸）66 kPa ... 108 kPa (海拔3500 m)

訂貨號2700689

包裝單位1 pc

最小訂貨量1 pc

銷售關鍵代碼DNN124

產品關鍵代碼DNN124

GTIN4046356651479

單件重量（含包裝）526.04 g

單件重量（不含包裝）450 g

原產地DE
