超聲波流量計的產品典型特點和優勢介紹

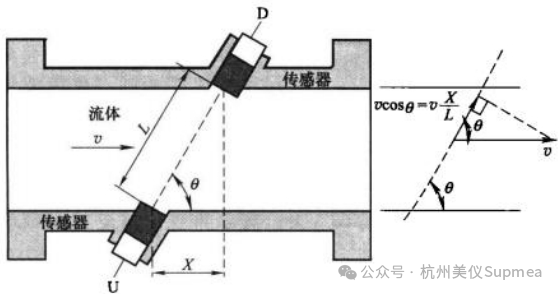

最近在做一個循環水系統的能效評估項目，需要加裝一批流量計，考慮到不能停水停產，又把超聲波流量計的資料翻了個底朝天。這玩意兒原理大家都清楚，時差法，測順流逆流超聲波傳播時間差來算流速。但真到用的時候，你會發現，外夾式的方不方便，插入式的可不可靠，主機功能強不強，各家差別還真不小。

今天就跟大家聊聊我接觸和了解的幾個超聲波流量計品牌，包括美儀、匯中、FLEXIM，還有米科，說說它們的產品特點、參數，以及我的一些實際使用感受和看法。

先從我這次項目重點考察的美儀（Supmea）說起吧。他們家的壁掛式超聲波流量計，型號是FSC400系列，我仔細研究了他們第二版的說明書，感覺在國產同類產品里，設計和功能考慮得比較周全。

首先看安裝形式，他們提供外夾式和插入式兩種。外夾式就是大家最喜歡的“即貼即用”，不用破管，把傳感器用鋼帶或者專用夾具固定在管道外壁就行。這對于我們這種不能停產的改造項目，簡直是救命稻草。插入式呢，可以在不斷流的情況下打孔安裝，傳感器伸進管道里，信號只經過被測介質，不受管壁材質和襯里影響，測量更直接，適合長期固定安裝。這兩種形式他們都有配套的傳感器和安裝包，選擇挺靈活。

精度方面，他們標稱的準確度是±1%，重復性0.2%。對于大多數工業水系統的流量監測和能源管理來說，這個精度wan全夠用。典型流速范圍是0.3m/s到10m/s，始動流量低，意味著在系統低負荷運行時也能有效測量，這對累計流量和能耗計算的準確性很重要。公稱口徑覆蓋很廣，外夾式從DN50到DN700，插入式從DN80到DN6000，基本上常見的工業管道都能覆蓋。

功能上，我覺得他們做得比較全。主機是壁掛分體式的，可以裝在儀表箱里，保護得好。顯示和操作面板，按鍵加數字鍵盤，菜單邏輯是窗口化的，用M鍵加兩位數字直接跳轉，熟悉了之后設置參數挺快的。輸出信號該有的都有：4-20mA模擬量、OCT脈沖/頻率輸出（頻率上限到10kHz）、RS485 Modbus通訊。還支持熱量積算功能，選配一對溫度傳感器就能實現，對于有供熱或冷量計量需求的場合，一套設備就解決了。

供電是寬電壓，AC 85-265V或者DC 10-30V都能用，適應性強。功耗標的是2.5W（根據他們一份變更說明，之前是1.5W，新版調到了2.5W），算是比較節能的。防護等級IP65，戶外安裝問題不大。我用過他們外夾式在幾條DN200的循環水管道上做臨時比對測量，安裝調試按照他們說明書里說的，處理好管道表面，涂抹好耦合劑（硅膠），信號強度和信號質量（Q值）菜單里能直接看到，調好了之后穩定性不錯，跟原有機械表的數據趨勢對得上。他們的“模擬運行”功能在調試時也挺有用，可以模擬一個流量值來檢查輸出和顯示是否正常。

當然，超聲波流量計的通病它也有，比如對管道內壁狀況、介質純凈度（不能有太多氣泡或懸浮物）有要求。美儀的說明書里也明確寫了適用于“不含高濃度懸浮粒子或氣泡的單一均勻液體”，選型前這點必須確認。

說完了美儀，再看看匯中。匯中可以說是國內超聲波流量計領域的代表性企業了，特別是在大口徑水流量測量、水利水文、市政供水行業，市場占比很高，口碑很扎實。

匯中的產品給我的第一印象就是“專業”和“可靠”。他們的超聲波流量計，無論是外夾式還是插入式，產品系列非常齊全，從便攜式到固定式，從基本測量到高精度計量型都有。精度方面，他們的gao端計量產品能做到±0.5%甚至更高，wan全能滿足貿易結算的要求。他們對不同管道材質（鋼、鑄鐵、水泥、塑料）、不同介質（水、漿液、油品）的聲速研究和信號處理算法積累很深。

匯中的優勢在于其深厚的行業應用經驗。他們針對水行業各種復雜工況（比如原水含有泥沙、管道內壁結垢嚴重、安裝空間受限）都有相應的傳感器型號和安裝解決方案。他們的主機功能往往非常強大，數據記錄、批量設置、多種通訊協議（包括一些行業專用協議）支持得很好。如果你做的是大型水廠、輸配水管網、水利工程這類項目，對測量的長期穩定性和數據quan威性要求ji高，匯中是首先可以考慮的，用起來會覺得特別“穩”，后期服務和技術支持也很有保障。當然，這種專業性和品牌地位，通常也意味著價格會比通用型產品高一些。

接下來聊聊FLEXIM。這是一家德國的公司，在非侵入式超聲波流量測量領域是全球性的技術leader，特別是在外夾式超聲波流量計方面，名氣非常大。

FLEXIM的產品，最大的特點就是技術上的“ji致”。他們的傳感器技術很先進，比如采用獨特的聲束導向和信號處理算法，使得在測量困難的應用中（如夾套管道、厚壁管、塑料管、兩相流工況）也能取得不錯的測量效果。精度高，重復性好，而且他們的產品往往不需要嚴格的直管段，安裝靈活性更強。

FLEXIM的儀表給我感覺是“工程師的工具”，非常精密和強大。操作軟件功能豐富，可以顯示詳細的診斷信息，幫助分析測量狀況。他們有些型號還支持多聲道測量，精度更高。在那些其他外夾式流量計搞不定的“疑難雜癥”場合，或者對測量原理的先進性和設備本身的精密性有很高要求的研發、測試場景，F(xiàn)LEXIM是頂級的選擇。但缺點也很明顯：貴。不僅僅是設備單價高，專用的耦合劑、夾具等附件也不便宜，而且操作和數據分析需要一定的學習成本。對于常規的工業水測量，可能有點“殺雞用牛刀”的感覺。

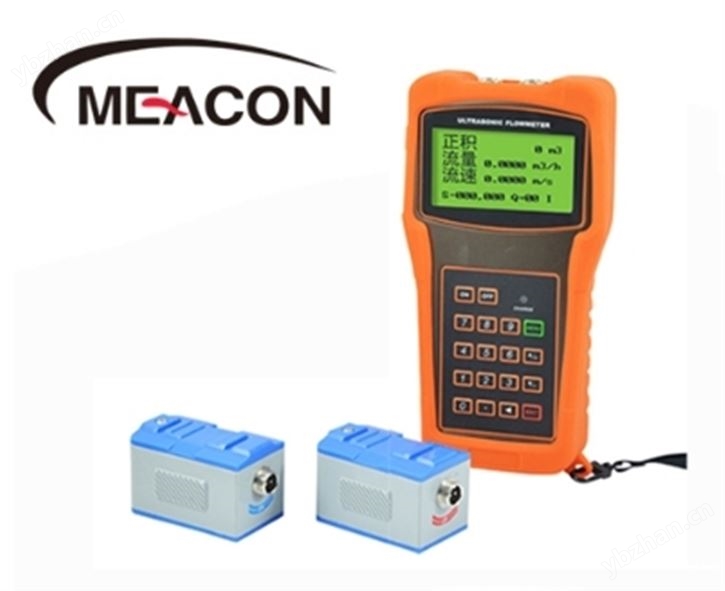

最后說說米科。米科在過程儀表領域發展很快，產品線鋪得廣，超聲波流量計也是他們重點之一。

米科的產品特點我覺得是“易用”和“性價比”。他們的超聲波流量計，無論是主機界面還是傳感器安裝，都設計得比較人性化，力求讓用戶快速上手。產品系列覆蓋了從經濟型到標準型的各種需求，精度通常在±1%到±2%之間，能滿足大多數過程監控的要求。輸出信號、通訊接口這些基本功能都具備。他們的市場策略似乎是提供一種穩定、好用、價格有競爭力的標準化產品。

在一些預算有限、對精度要求不是ji端苛刻、介質工況相對簡單（比如工廠內部的循環水、冷卻水計量）的項目中，米科是一個經常被考慮的選項。它能提供一個可靠的測量結果，安裝調試不復雜，用起來比較省心。當然，在應對ji端工況（如超大口徑、超低流速、介質異常復雜）或者需要最高等級計量認證的場合，可能就不是它的主戰場了。

聊了這么多，最后說說我自己的選型體會。超聲波流量計選型，首先要明確你的核心需求：是要臨時測量還是yong久安裝？介質是什么狀況？管道條件如何？精度要求多高？預算有多少？

如果是工廠內部循環水、空調水、一般工業用水系統的yong久性流量監測或能源計量，希望安裝靈活（不斷流）、功能齊全、性價比高，那么像美儀FSC400這樣的國產優質產品是非常合適的選擇。它外夾式和插入式可選，精度達標，功能豐富（包括熱量積算），菜單操作也方便，我用下來的感受是能滿足常規工業需求，而且本土服務響應快。

如果是大型水司、水利工程、貿易結算場合，對測量的quan威性、長期穩定性和行業合規性要求ji高，那么匯中這類在行業內有絕對影響力的品牌是首先考慮的。他們的產品更專業，解決方案更成熟，用起來更讓人放心。

如果是科研、特殊工藝過程或者存在非常規測量難題（比如管道條件極差、介質特殊）的場合，預算又比較充足，那么FLEXIM這樣的技術榜樣可以提供強大的、甚至可能是唯yi的非侵入式解決方案。

至于米科，它在那些追求實用、可靠、成本可控的標準化工業監控項目中，提供了一個很好的平衡點。

總之，現在國產的超聲波流量計技術已經非常成熟，像美儀、匯中這些品牌，其產品性能wan全能滿足絕大多數工業應用。選型時，別光看廣告，一定要把實際的介質參數、管道條件、安裝環境跟廠家技術溝通清楚，最好能讓他們提供類似工況的應用案例參考。有時候，一個靠譜的安裝指導，比儀表本身的幾個參數百分點更重要。畢竟，超聲波流量計這東西，“裝得好”才能“測得準”。
