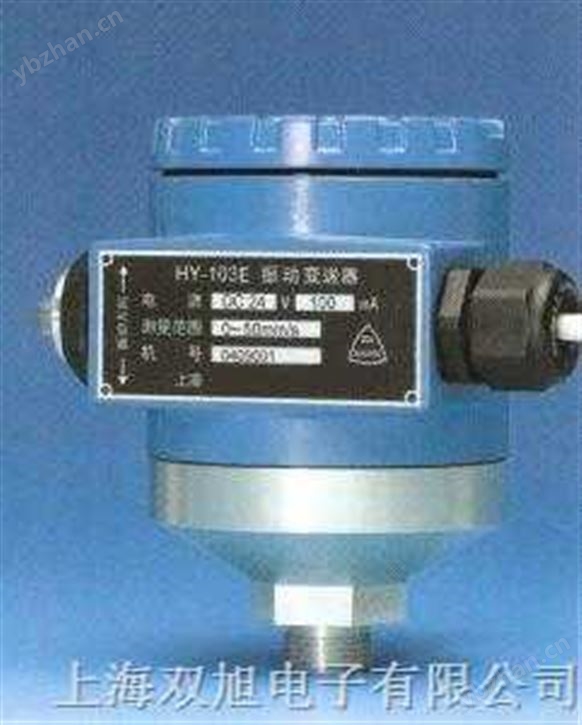

雙旭振動變送器怎么接線？

雙旭振動變送器怎么接線？

1. 核心接線方式：兩線制 (4-20mA)

• 適用型號：大多數一體化振動變送器（如 YD9200A、HG6800、PR9200 等系列）。

• 接線步驟：

1. 電源正極 (+24V)：連接到變送器的紅色（或棕色）導線。

2. 信號輸出/電源負極：連接到變送器的黑色（或藍色）導線。

3. 回路連接：這根黑色/藍色線最終接入 PLC、DCS 或顯示儀表的模擬量輸入正端 (+)，而儀表的負端 (-) 則回到電源的負極（或者電源負極直接接變送器負極，儀表正極接變送器正極，形成串聯回路）。

DC 24V 正極 ? 變送器紅線
變送器黑線 ? PLC/儀表 輸入正端 (+)
PLC/儀表 輸入負端 (-) ? DC 24V 負極

2. 導線顏色對照表

3. 關鍵注意事項 (必讀)

• ?? 嚴禁帶電操作：在接線前，請務必切斷電源，防止短路損壞變送器或控制系統。

• 屏蔽層接地：

• 振動信號容易受干擾，必須使用屏蔽雙絞線。

• 單端接地原則：屏蔽層通常建議在控制柜（PLC/DCS）端進行單端接地，變送器端的屏蔽層剪斷并用絕緣膠帶包好，懸空不接。這樣可以避免“地環路”引起的干擾。

• 防雨防水：如果是戶外安裝，接線盒的葛蘭頭（電纜接頭）必須擰緊，防止水汽順著電纜進入變送器內部導致?lián)p壞。

• 電壓檢查：確認供電電壓為 DC 24V（通常允許范圍 12-30V），切勿接入 220V 交流電，否則會瞬間燒毀設備。

4. 特殊情況：帶顯示的變送器

• 有些帶顯示的型號對電源極性有嚴格要求（必須正接），接反可能不顯示或不工作。
