五層共擠輸液用膜拉伸強度測試方案

摘要

針對YBB00112005-2015《五層共擠輸液用膜（I）、袋》中對拉伸強度的技術要求，建立一套規范、可重復的檢測方案。依據YBB00112003-2015《拉伸性能測定法》，采用三泉中石YYB-03拉伸強度測試儀，對五層共擠輸液用膜進行縱向與橫向力學性能測試，并對試驗結果進行分析。結果表明，該方法能夠穩定評估材料的力學性能，為藥用包裝材料質量控制提供可靠依據。

1 引言

五層共擠輸液用膜廣泛應用于大輸液包裝體系，其機械性能直接關系到產品在運輸、儲存及使用過程中的安全性。其中，拉伸強度是衡量材料抗破裂能力的重要指標。根據YBB00112005-2015標準要求，膜材料縱向和橫向拉伸強度平均值均不得低于20MPa，因此建立科學的測試方法具有重要意義。

2 試驗依據

• YBB00112005-2015 五層共擠輸液用膜（I）、袋

• YBB00112003-2015 拉伸性能測定法

3 試驗設備

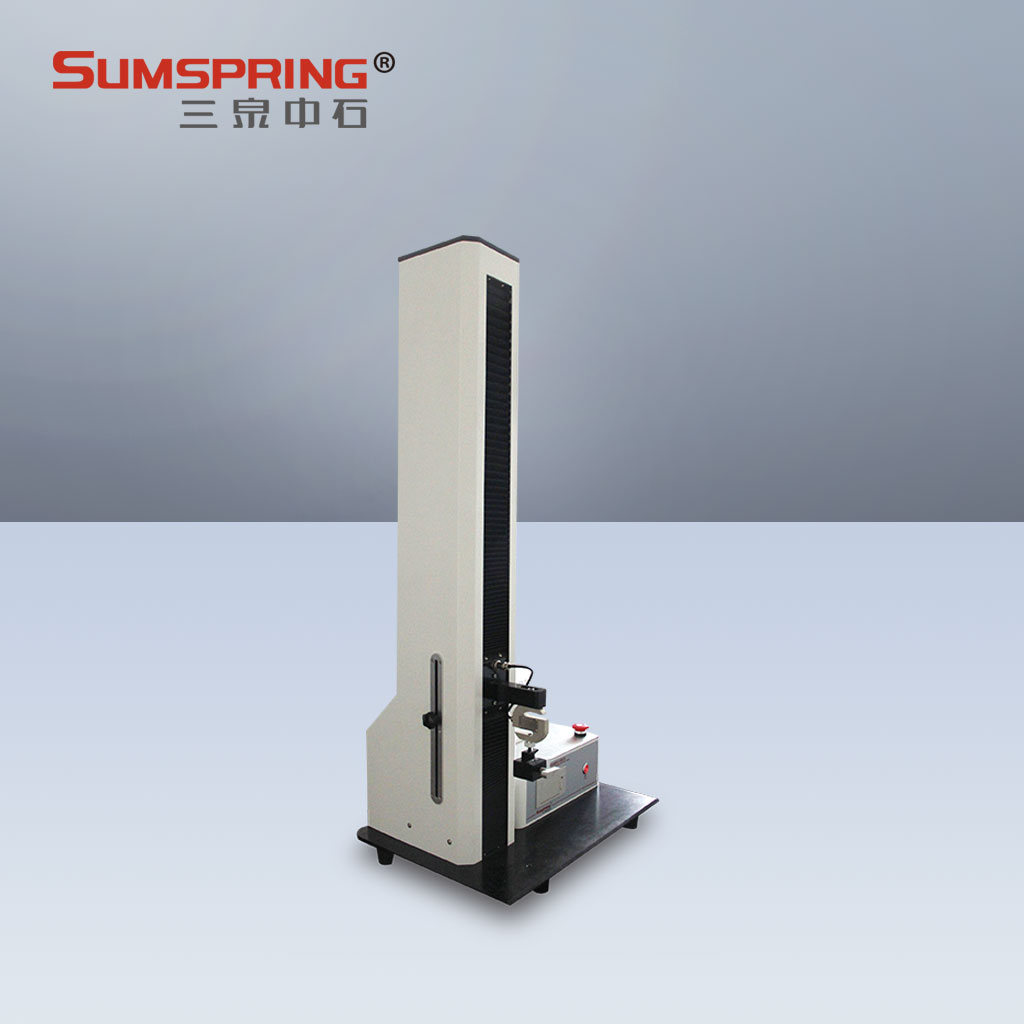

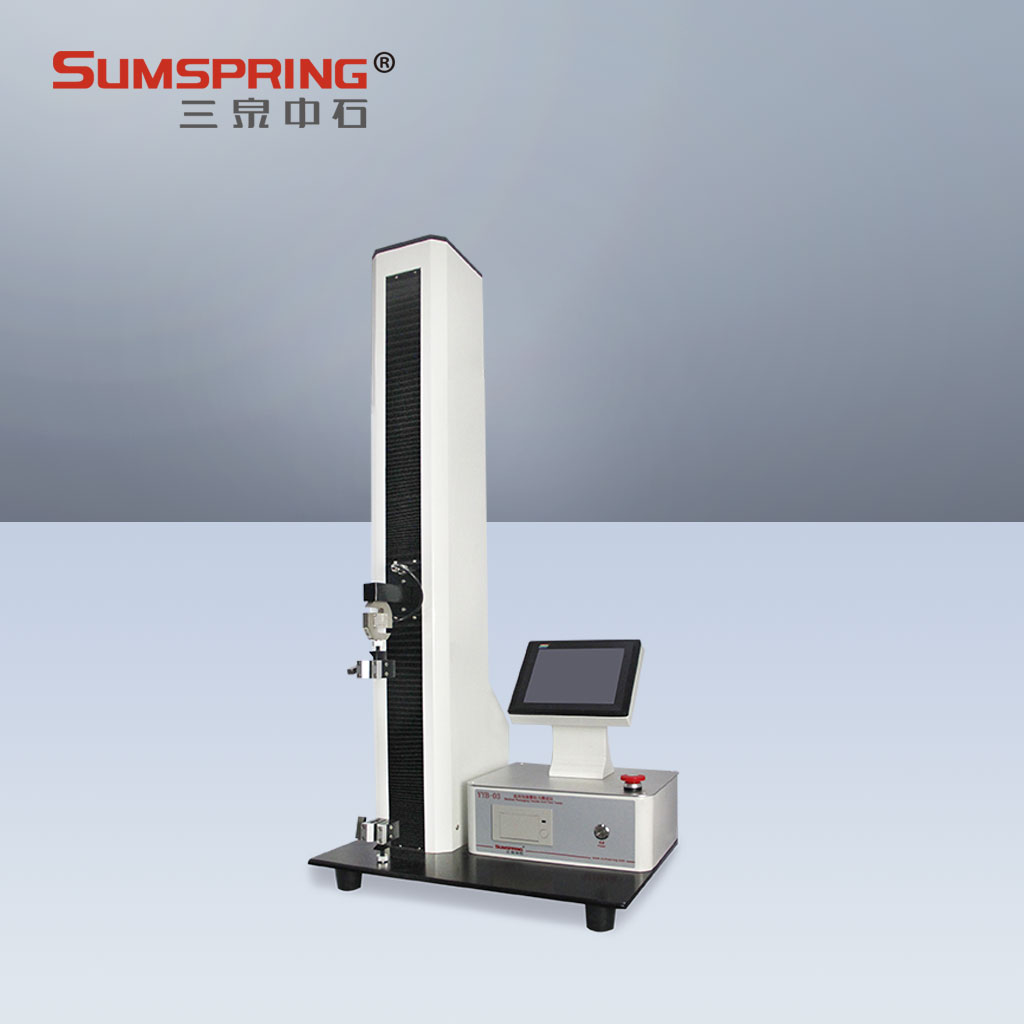

設備名稱： 拉伸強度測試儀
品牌型號： 三泉中石 YYB-03

3.1 設備原理

YYB-03拉伸強度測試儀通過上下夾具夾持試樣，在設定速度下進行相對運動，記錄試樣在拉伸過程中產生的力值變化及位移變化，直至試樣斷裂，從而獲得最大拉伸負荷及斷裂伸長數據。

3.2 技術特點

• 觸摸屏控制，操作便捷

• 高精度力值傳感系統，誤差控制在±1%以內

• 絲杠傳動，速度穩定性高

• 支持多種試驗模式（拉伸、剝離、穿刺等）

• 數據自動存儲與打印功能

4 試驗材料與試樣制備

4.1 試驗材料

五層共擠輸液用膜（厚度≤1mm）

4.2 試樣類型

選用Ⅱ型啞鈴形試樣

4.3 試樣制備要求

• 分別沿縱向與橫向裁取試樣

• 每組不少于5個試樣

• 邊緣平整無缺口

• 標距內標線清晰

4.4 狀態調節

試樣在以下環境中放置≥4小時：

• 溫度：23℃±2℃

• 相對濕度：50%±5%

5 試驗方法

5.1 尺寸測量

• 厚度：精度0.01mm測量三點取平均

• 寬度：精度0.1mm測量

5.2 試驗條件

• 試驗速度：500 mm/min ±50 mm/min

• 夾具對中：確保試樣軸線與拉伸方向一致

5.3 操作步驟

1. 將試樣夾持于上下夾具之間

2. 調整夾緊力，避免打滑或夾斷

3. 啟動設備進行拉伸試驗

4. 記錄斷裂時最大負荷及伸長量

5. 若斷裂發生在標距外，則該數據無效

6 結果計算

6.1 拉伸強度計算公式

$$\sigma = \frac{P}{b \times d}$$

其中：

• σ：拉伸強度（MPa）

• P：最大負荷（N）

• b：試樣寬度（mm）

• d：試樣厚度（mm）

6.2 斷裂伸長率

$$\varepsilon = \frac{L - L_0}{L_0} \times 100\%$$

7 實驗結果與分析

7.1 原始數據

7.2 結果統計

• 縱向平均拉伸強度：21.53 MPa

• 橫向平均拉伸強度：20.45 MPa

7.3 結果判定

依據標準要求（≥20MPa）：

• 縱向：符合要求

• 橫向：符合要求

整體樣品判定為合格

8 討論

試驗結果表明，五層共擠輸液用膜在縱橫兩個方向均具備良好的力學性能。縱向強度略高于橫向，這與材料在生產過程中分子取向有關。個別橫向樣品接近臨界值，提示生產過程中需進一步優化共擠工藝參數。

YYB-03拉伸強度測試儀在試驗過程中運行穩定，數據重復性良好，能夠滿足藥包材檢測對精度與可靠性的要求。

9 結論

基于YYB-03拉伸強度測試儀建立的檢測方案，能夠有效評估五層共擠輸液用膜的拉伸性能，測試結果符合YBB標準要求。該方法操作規范、數據可靠，適用于藥用包裝材料生產企業及檢測機構的質量控制應用。
