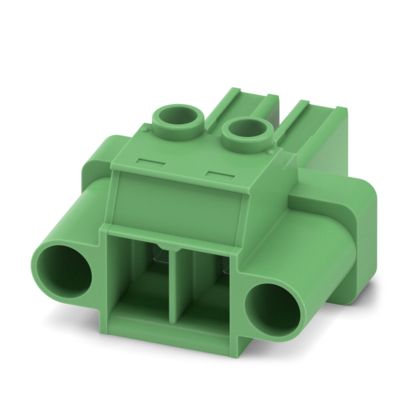

PC 5/ 2-STF1-7,62 - PCB 插拔式連接器 1777833技術資料

特性

額定電流IN

32 A

額定電壓 UN

1000 V

接觸電阻

0.4 mΩ

額定電壓(III/3)

1000 V

額定電涌電壓(III/3)

8 kV

額定電壓(III/2)

1000 V

額定電涌電壓(III/2)

8 kV

額定電壓 (II/2)

1000 V

額定電涌電壓(II/2)

6 kV

連接數據

連接技術

類型

標準

連接器系統

COMBICON PC 5

額定橫截面

6 mm2

觸點類型

孔式插頭

互鎖

鎖定類型

螺釘鎖緊

安裝方式

螺釘法蘭

緊固扭矩

0.3 Nm ... 0.7 Nm

導線連接

連接方式

帶壓片的螺釘連接

導線／PCB連接方向

0 °

剛性導線橫截面

0.2 mm2 ... 10 mm2

柔性導線橫截面

0.2 mm2 ... 6 mm2

可連接導向橫截面 AWG

24 ... 10

柔性導線橫截面，帶不含絕緣套管的冷壓頭

0.25 mm2 ... 6 mm2

柔性導線橫截面，帶套管，帶塑料絕緣套管

0.25 mm2 ... 4 mm2

2根橫截面相同的導線，剛性導線

0.2 mm2 ... 2.5 mm2

2根橫截面相同的導線，柔性導線

0.2 mm2 ... 4 mm2

2根具有相同橫截面的導線，柔性，帶套管但不帶塑料套管

0.25 mm2 ... 1.5 mm2

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管

0.25 mm2 ... 2.5 mm2

塞規a x b／直徑

3.6 mm x 3.1 mm / 3.4 mm

剝線長度

10 mm

螺釘頭驅動方式

十字沉頭螺絲，適用Torx一字型螺絲刀 (H1L)

緊固扭矩

0.5 Nm ... 0.8 Nm (緊固扭矩≤ 4 mm2，為0.5 Nm至0.6 Nm，當緊固扭矩> 4 mm2，為0.7 Nm至0.8 Nm)

材料規格

材料數據 - 聯系方法

注意事項

符合WEEE/RoHS，根據IEC 60068-2-82/JEDEC JESD 201的要求沒有晶須

接觸件材料

CU合金

表面特性

熱浸鍍錫

接線點金屬表面（頂層）

錫 (4 µm - 8 µm Sn)

觸點區域金屬表面（頂層）

錫 (4 µm - 8 µm Sn)

材料數據 - 殼體

顏色 (外殼)

綠色 (6021)

絕緣材料

PA

絕緣材料組

I

CTI符合IEC 60112

600

阻燃等級，符合UL 94

V0

符合EN 60695-2-12標準的灼熱絲可燃性指數GWFI

850

符合EN 60695-2-13標準的灼熱絲起燃性溫度GWIT

775

符合EN 60695-10-2標準的球壓試驗溫度

125 °C

尺寸

安裝

說明

機械測試

環境和真實條件

耐久性測試

規格

IEC 60512-5:1992-08

海平面脈沖耐受電壓

7.3 kV

體積電阻 R1

0.4 mΩ

體積電阻 R2

0.5 mΩ

插入／拔出周期

50

氣候測試

規格

ISO 6988:1985-02

腐蝕應力

0.2 dm3的SO2 氣體通入容量300 dm3的箱體，溫度40°C，1周期

熱應力

100 °C/168  h

大功率頻率耐受電壓

3.31 kV

振動測試

規格

IEC 60068-2-6:2007-12

頻率

10 - 150 - 10 Hz

掃描速率

1倍頻程/分鐘

振幅

0.35 mm (10 Hz ... 60.1 Hz)

加速度

5g (60.1 Hz ... 150 Hz)

每軸的測試周期

2.5 h

測試方向

X-, Y- 與 Z-軸

沖擊

規格

IEC 60068-2-27:2008-02

脈沖波形

半正弦

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

鐵路應用：沖擊

加速度

30g

電擊時間

18 毫秒

測試方向

X-, Y- 與 Z-軸 （正向與負向）

環境條件

環境溫度（存放/運輸）

-40 °C ... 70 °C

相對濕度（存放/運輸）

30 % ... 70 %

環境溫度（組裝）

-5 °C ... 100 °C

環境溫度（運行）

-40 °C ... 100 °C (取決于衰減曲線)

電氣測試

包裝規格

商業數據

訂貨號

1777833

包裝單位

50 pc

最小訂貨量

50 pc

銷售關鍵代碼

AADABB

產品關鍵代碼

AADABB

GTIN

4046356522977

單件重量（含包裝）

12.196 g

單件重量（不含包裝）

11.196 g

原產地

DE
