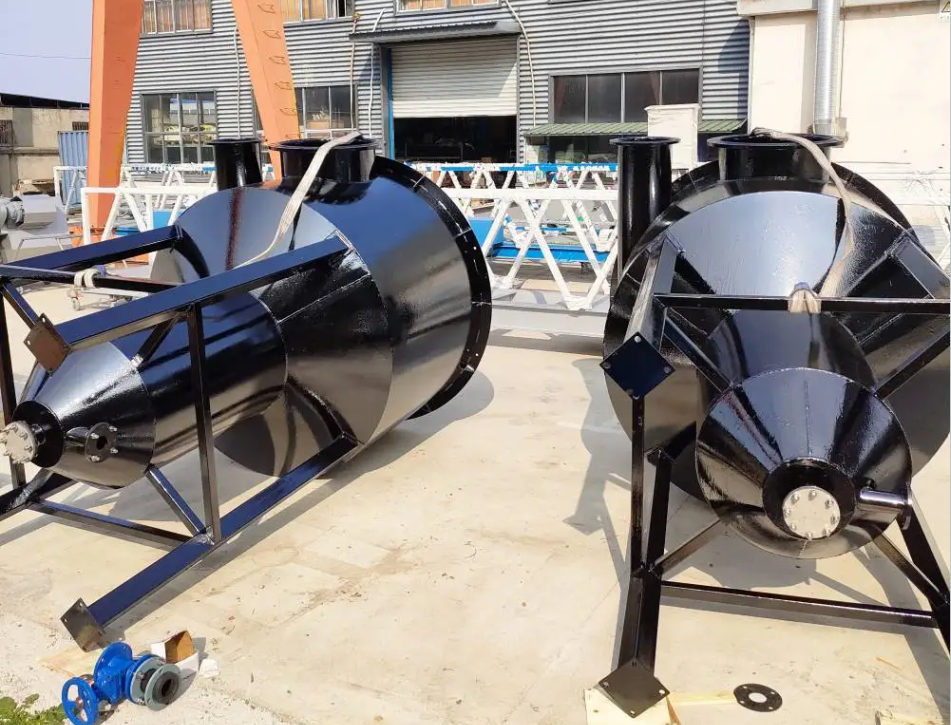

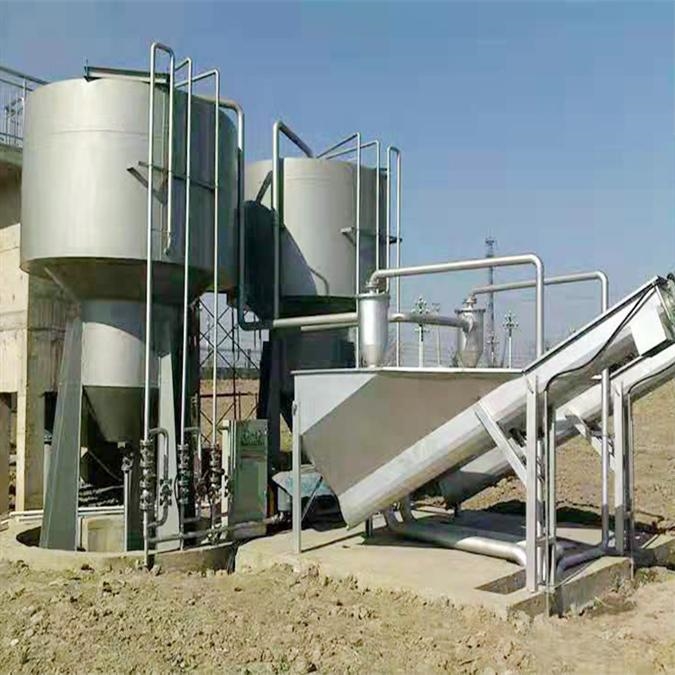

泵提式旋流沉砂池除砂機技術說明

泵提式旋流沉砂池除砂機

1．設備名稱：泵提式旋流沉砂池除砂機

2．設備型號：XLCS-4750

3．主要技術參數：

3.1 旋流沉砂池

池體直徑       5480mm

池高         5110mm

單池處理水量    4750m3/h

集砂斗直徑     1500 mm

進水槽寬度     1100 mm

出水槽寬度     2200 mm

適用場所      室外露天

工作制       24小時連續

3.2 攪拌機：

槳葉直徑       900mm

轉速         17rpm

功率         1.1kW

電壓         380V

電機防護等級     IP54

絕緣等級       F級

3.3吸砂泵

處理量        60 m3/h

揚程         12m

轉速         1455rpm

入口直徑       100 mm

出口直徑       80 mm

功率         5.5Kw

電壓         380V

電機防護等級     IP68

絕緣等級       F級

4．構造及原理：

4.1 由于葉輪葉片向上傾斜，旋轉時將使池中污水作螺旋運動；加上因污水切向進入，從而產生與葉輪向一致的旋流，池中污水形成渦螺流態。在適當的葉片傾角和線速度條件下，污水中的砂粒將受到沖刷并仍保持較理想的沉降效果，而原來附著在砂粒上的有機物以及比重小的物質將隨污水一同流出旋流池。另外，由于葉片旋轉，減少了旋流池因進水量變化導致流態變化的敏感程度，因此保證了沉砂效果穩定、出砂的有機成分低。

4.2 攪拌機能讓污水中的有機物與砂粒有效分離，又能利用池底旋流的向心力將沉砂旋入中心砂斗內。

4.3 減速機軸承有良好的潤滑，工作壽命不低于100000小時。齒輪減速機適合戶外作業，防護等級為IP55，電機的電源為380V，三相50HZ。

5．控制：

沉砂池的除砂機可預留PLC接口，現場設就地控制箱，并具有以下功能：運行指示燈，起停控制按鈕，手動/自動轉換開關，緊急停車按鈕、故障指示燈等。現場控制箱防護等級IP55。

6．主要零部件材質：

  槳葉                   不銹鋼(SS316)

  空心主軸                 不銹鋼(SS304)

  緊固件及地腳螺栓             不銹鋼(SS304)

7．供貨范圍：

整套設備包括驅動裝置、攪拌器、空心主軸、控制箱、緊固件等2套。
