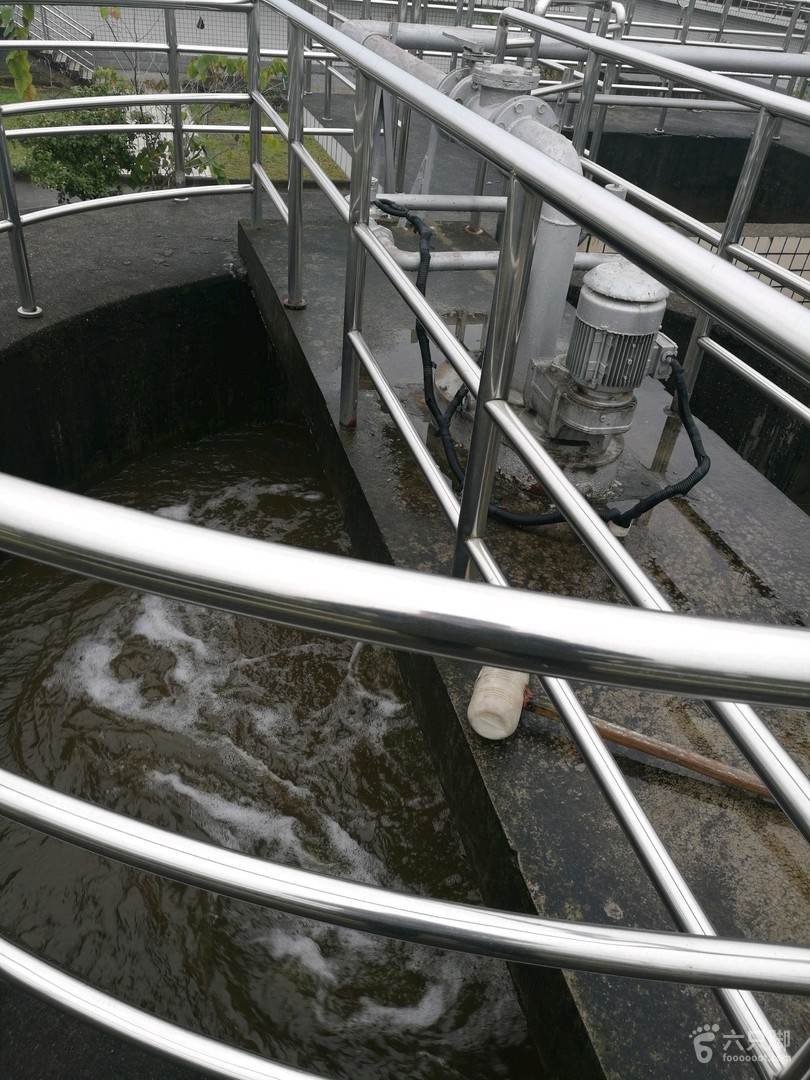

旋流沉砂池除砂機安全操作規程

旋流沉砂池除砂機安全操作規程：

一、啟動前的準備和檢查：

1、系統中新裝設備和長時間停用后再使用，更換電機或電機大修后再使用的情況需要將電機電源線從繼電器下端斷開測量絕緣電阻，正常后方可繼續以下操作。

2、確保系統中設備斷路器已合閘，控制回路取電斷路器和控制回路供電斷路器已合閘。

3、控制屏和按鈕箱面板指示燈都沒有報警，狀態顯示正常，確保電源沒有缺相和電壓在電機允許安全工作范圍內。

二．現場手動

啟動：

1、將旋流器按鈕箱上功能選擇開關置于手動位置，按啟動按鈕開啟旋流葉片，運行燈亮，調節驅動裝置減數器手輪。

2、將沖洗水泵按鈕箱上功能選擇開關置于手動位置，按啟動按鈕開啟水泵，運行燈亮。

3、將電磁閥按鈕箱上沖洗水電磁閥功能選擇開關置于手動位置，按啟動按鈕開啟電磁閥，運行燈亮。

4、沖洗時間結束后，按一下電磁閥按鈕箱停止按鈕關閉沖洗水電磁閥，運行燈滅。再將分砂機按鈕箱上功能選擇開關置于手動 位置，按啟動按鈕開啟分砂機，運行燈亮。將吸砂泵水封電磁閥功能選擇開關置于手動位置，按啟動按鈕開啟電磁閥，運行燈亮。再將吸砂泵按鈕箱上功能選擇開關置于手動位置，按啟動按鈕開啟吸砂泵，運行燈亮。

5、吸砂時間結束后，按吸砂泵按鈕箱上停機按鈕關閉吸砂泵，運行燈滅。按電磁閥按鈕箱上停機按鈕關閉水封電磁閥，運行燈滅。按分砂機按鈕箱上停機按鈕關閉分砂機，運行燈滅。 停機：

1、按旋流器按鈕箱上停機按鈕停止旋流葉片。

2、若處于沖砂周期，強行結束沖洗，按啟動中步驟。

3、轉換到吸砂時間，一定時間后，按吸砂泵按鈕箱上停機按鈕關閉吸砂泵，運行燈滅。按電磁閥按鈕箱上停機按鈕關閉水封電磁閥，按沖洗水泵按鈕箱上停機按鈕關閉沖洗泵，運行燈滅。

4、一段時間后，待分砂機將吸出的砂水混合物中的砂基本分離出后，按分砂機按鈕箱上停機按鈕關閉分砂機，運行燈滅。

三．PLC現場手動

啟動：

1、將污水泵房PLC觸摸屏切換到沉砂池畫面，將沉砂池部分所有設備啟動畫面中連續/非連續撥動開關撥到非連續位置。

2、將旋流器按鈕箱，電磁閥按鈕箱，吸砂機按鈕箱，分砂機，清洗水泵按鈕箱中功能開關置于自動位置。

3、按照手動啟動順序依次將畫面切換到設備啟動畫面，按一下啟動按鈕啟動設備。

4、到現場調節旋流器驅動裝置減數器上手輪。

5、按照工藝時間切換沖砂和吸砂分砂設備。

停機：

1、先將畫面切換到旋流器畫面，停止旋流器。

2、若處于沖砂周期，待其結束，然后切換到吸砂和分砂畫面，一定時間后先關閉吸砂泵，再過一定時間后關閉分砂機。

3、將所有按鈕箱上功能開關置于手動。

四、注意事項:：

1、旋流器電機是無級調速，管軸轉速應調至20~40R/M。

2、沉砂池進行提砂時，如果無砂水混合物進砂水分離設備，說明提砂管路堵塞，需要對管路進行疏通。

3、如果開始有少量砂水混合物進入砂水分離設備，且短時間內逐漸變少直到?jīng)]有，或沖洗啟動電機有異響，說明集砂斗內沉砂板結，無法進行沖洗，提砂。需要將集砂斗內沉砂清理干凈，重新啟動整套設備。

4、注意冬季非正常運行(停機時間過長后提砂，開啟砂泵提砂)情況下，提砂管路有可能出現堵塞凍結現象。為避免此情況發生，在停機時間過長情況下，可于設備自動運行前，在手動狀態下將沉砂提取干凈。若關機超過2小時以上，應將沉砂池放空閥打開，將池內水放空。
