旋流沉砂池除砂機技術協議

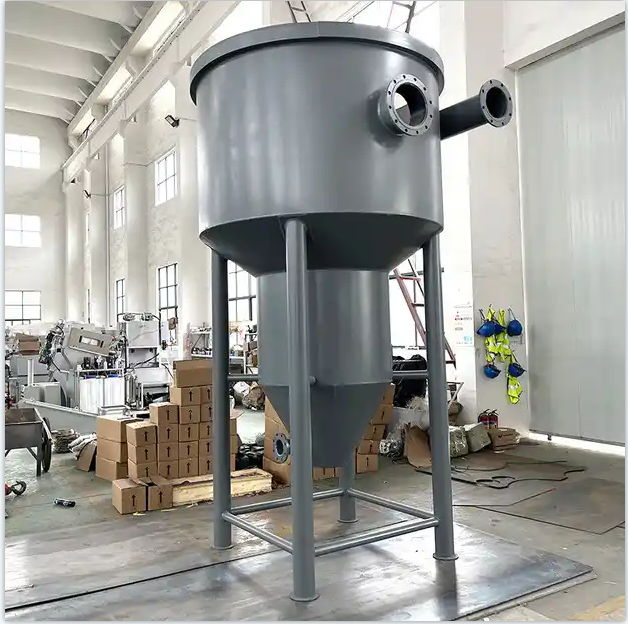

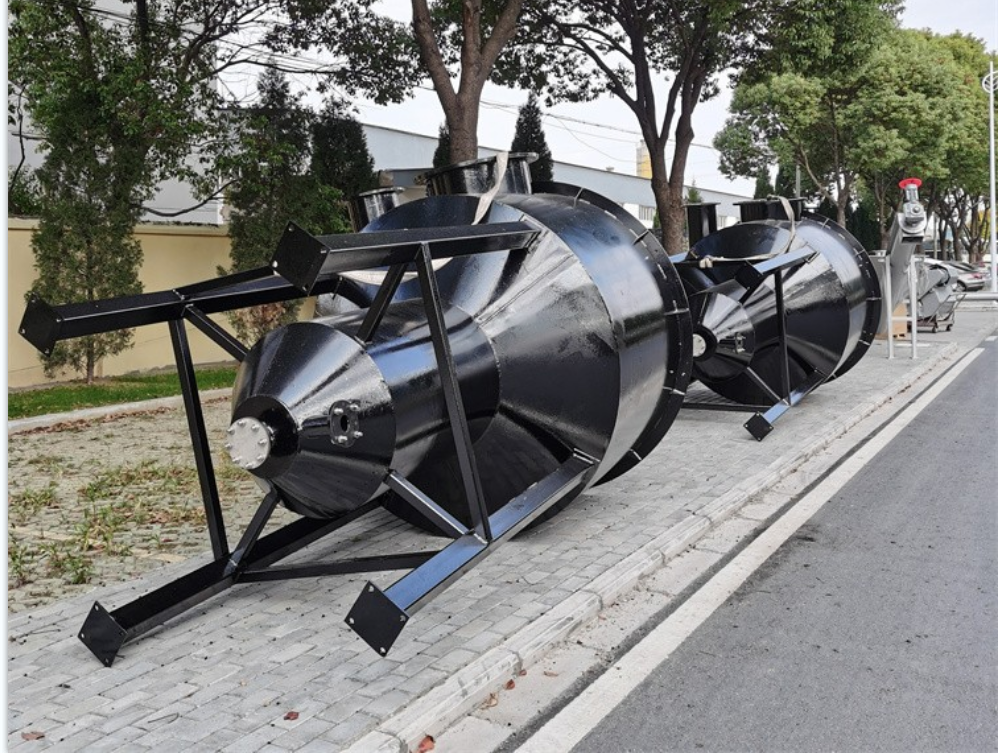

旋流沉砂池設備

1、供貨范圍

2套裝配完整的立式槳葉分離機（包括驅動裝置、空心立軸、槳板等）及其設備安裝、安全有效運行所需的連接附件等。

2套裝配完整的氣體提砂裝置（包括羅茨鼓風機、吸砂頭、管道系統等成套裝置），每套氣體提砂裝置成套的配備安全、有效及可靠運行所需的連接附件、緊固件、備品備件等。

2套裝配完整的ZSF型砂水分離器配備安全、有效及可靠運行所需的連接附件等。

2套組式電氣控制箱及控制箱至設備的控制與動力電纜。

2、技術要求

（1）技術參數表

1）攪拌器

2）鼓風機

3）砂水分離器

4 、性能要求

工作原理：沉砂池采用圓形水平旋流提砂模式，進水從池的切向入流，回旋270°(按俯視順時針向)出水。其間應完成砂粒在沉降過程中與有機物分離，沉降的砂粒沿池底向心排入中心砂斗，并通過氣提排砂和吸砂泵輸入砂水分離機，將沉砂輸出的連續過程。同時，供應商方配置沉砂在排砂斗底部內板結后的清通設施，清通設施采用氣沖系統，并作為成套裝置的組成部分來供貨。

立式槳葉攪拌器按照保持原生物質懸浮而不影響除砂效率的要求來設計，它的轉速根據需要而定，使它沉砂池內以某一轉速旋轉攪拌漿葉形成旋轉水流，從而使污水中的砂粒與有機物有效分離并且沉淀到沉砂斗中，使除砂效率能達到較高。

（1）立式漿葉攪拌機：

立式槳葉分離機由驅動裝置、空心立軸、漿板等部件組成。

立式漿葉分離機采用立式漿葉攪拌的形式，傳動形式采用齒輪減速電機和圓柱齒輪副二級減速，齒輪減速箱的從動齒輪帶有滾動軸承支承，與空心立軸連接后，以懸掛的形式帶動漿葉旋轉。

驅動裝置(電機及減速機)選用立式斜齒輪型式，它運轉靈活、平穩可靠、無異常噪音。減速機軸承有良好的潤滑，齒輪箱所有接縫處密封可靠，有效防止了水與灰塵的進入和潤滑劑的外流。

驅動電機適用于戶外作業，防護等級為IP55，電機電源為380V、3相、50Hz。

立式漿葉分離機的攪拌槳葉為轉盤上的徑向葉輪，安裝在空心立軸上，槳葉的安裝位置上、下可以調節，以便更好地適應工況條件。攪拌器的旋轉方向與水流的流向相同。

立式漿葉攪拌器在電氣設計中設有因電動機電流過大而引起的熱過載保護，保證在設備出現故障后能有效地保護電動機不被燒壞。

各部件焊縫平整光滑，無任何虛焊、假焊、裂縫及未溶合焊透等缺陷。

（2）氣提砂系統：

氣提除砂裝置由羅茨鼓風機、管道、閥門等組成。

羅茨風機能在上述規定的環境條件下長期安全、可靠、平穩運行,并滿足各種性能和工況要求。

羅茨風機有良好的可控性能，合理的運行操作方式及就地啟停、調試和正常及事故情況下必需的檢測、控制調節及保護等措施，以確保設備的安全經濟運行。

羅茨風機零部件采用前沿、可靠的加工制造技術，有良好的表面幾何形狀及合適的公差配合。

羅茨風機外露的轉動部件均設置防護罩，且便于拆卸。

羅茨風機各轉運部件轉動靈活，無卡阻現象。潤滑部分密封良好，無油脂滲漏現象。

羅茨風機進口過濾器保證空氣過濾效果，其結構設計便于拆換。

羅茨風機的電機防護等級為IP55，絕緣等級為F級。
