慢應力腐蝕拉伸試驗機的詳細資料介紹

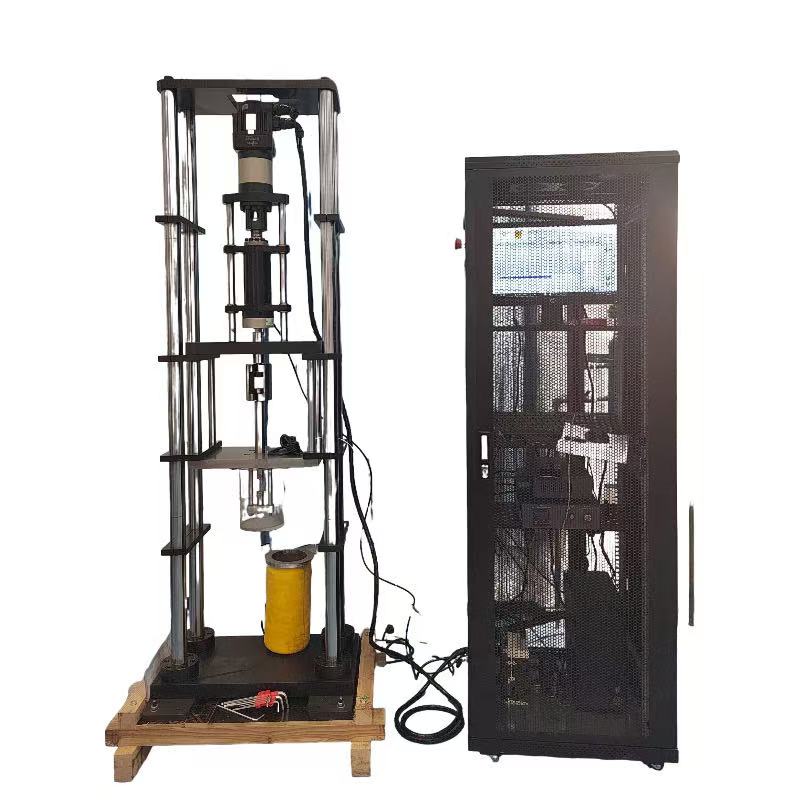

MYFT-50慢應力腐蝕拉伸試驗機

產品簡介：慢應變速率（SSRT）應力腐蝕（SCC）試驗機用于在腐蝕環境下對材料進行腐蝕慢拉伸試驗。可選配實驗釜提供了介質環境下的試驗條件，實現從常溫到高溫、從常壓到高壓的試驗環境。 配置 DCPD 裂紋擴展測量系統及更換為用于疲勞測試的加載單元，可實現在腐蝕環境下的腐蝕疲 勞加載與連續裂紋擴展長度和裂紋擴展速率測量。標配為慢速加載系統，通過100小時實驗，推算1000小時及更長時間材料變化特性。

系統組成：本試驗系統由拉伸加載系統、腐蝕環境容器（實驗釜）、試驗夾具、 測控系統、試驗軟件、計算機、控制機柜等部分組成。可擴展配置 DCPD 裂紋測量系統等。試驗夾具：1)夾具材質 :304（待定）2) 配置 7/16"（M10）圓形試樣夾具。3)配置板狀試樣夾具。4）板材腐蝕彎曲夾具。

軟件功能

1) 支持公制單位；

2) 支持功能導航，依據導航界面選擇相應的試驗功能；

3) 力、位移、變形數值實時顯示

4) 實時繪制力-位移曲線、力-應變曲線、力-時間曲線、應變-時間曲線、應力-應變曲線等；

5) 支持試樣控制流程化設計，方便試驗方法擴展；

6) 支持慢應變加載控制；

9) 支持多程序段組合控制，實現一次試驗完整測試 CT 試樣在環境系統下各種韌性強度指標；

10)  支持試驗過程中調整控制參數并即時應用；

11)  支持自動和人工試驗日志記錄；

12)  支持試驗中止后恢復功能；

13)  支持掉電后試驗恢復功能；

14)  支持采集數據掉電保留；

15)  支持 30 天以上的長期連續試驗；

16)  試驗數據可導出為 EXCEL、ACCESS 格式；

17)  支持設備超載保護以及各種設備安全和試驗安全保護。

設備特點

1) 高剛性重載框架；

2) 高性能全數字伺服加載控制系統，速度控制精度高；

3) 可采用雙變形傳感器，試樣變形測量精度高；

4) 壓力平衡裝置；

5) 集成式 STC800 測控系統，方便擴展使用；

技術參數

1) 較大試驗力：50kN

2) 試驗力范圍：1%～99%F.S.

3) 試驗力示值相對誤差：±0.5%

4) 加載頭較大移動范圍：80mm

5) 加載頭移動速度：1mm/s～1x10-7mm/s

6) 加載頭位移測量精度：±0.5%

7) 加載頭位移分辨率：0.05µm

8) 變形測量范圍：0～20mm

9) 變形測量分辨率：1µm

10)  變形測量精度：±0.5%

11)  實驗釜操作溫度：常溫～65℃

12)  實驗釜較大操作壓強：0.1MPa（高壓可選配）

13)  實驗釜容積：不小于 3L

設備安全保護

1) 超載保護，超過較大負荷的 3%時，自動停機；

2) 軟件限位保護，設定加載頭移動的位置范圍；

3) 加載頭高低限行程開關限位保護，自動停機；

4) 急停開關保護。

使用環境要求

1) 安裝在穩固的基礎上，底座四角 M16 膨脹螺釘固定；

2) 周圍留有不小于 1m 的空間；

3) 室內清潔、干燥、無振動和腐蝕性氣體；

4) 電源 AC220V/AC380V/50Hz，電壓波動不超過額定值的±10%；

5) 電網無干擾雜波，周圍無大電流頻繁啟停的用電設備；

6) 可工作溫度 10℃～30℃，室內變頻空調恒溫控制，在設定恒溫溫度上溫度波動不大于 2℃。
