冷熱沖擊試驗箱工作原理與溫度切換機制分析

冷熱沖擊試驗箱工作原理與溫度切換機制分析

冷熱沖擊試驗箱的核心是預存冷熱能量 + 瞬時切換，通過兩箱式（吊籃移動）或三箱式（風門導風）兩種機制，讓樣品在極短時間內經歷端溫度交變。

一、核心工作原理

歐可儀器冷熱沖擊試驗箱基于熱力學循環與精準控溫，通過獨立的高溫區、低溫區（及測試區）協同工作，模擬產品在端溫度交替環境下的耐受性能。

1. 系統構成

• 加熱系統：采用大功率鎳鉻合金 / 不銹鋼加熱管，配合 SSR 固態繼電器，將高溫區穩定在150–200℃。

• 制冷系統：主流為二元復疊式制冷（R404A + R23），實現 **-40℃至 - 80℃** 深冷，為低溫區蓄能。

• 循環風系統：高速離心風機 + 優化風道，確保溫場內溫度均勻、溫變快速。

• 控制系統：PLC / 微電腦 + PID 算法，實時采集溫度、驅動切換機構、閉環調節功率。

2. 運行邏輯（蓄能 — 沖擊 — 穩定）

1. 預溫蓄能：高溫區、低溫區提前達到設定值并恒溫，儲備充足冷熱能量。

2. 瞬時沖擊：切換機構動作，樣品瞬間進入目標溫區，實現溫度驟變。

3. 穩定保持：PID 閉環調節，維持溫區穩定（波動≤±2℃），完成設定保溫時間。

4. 循環往復：按程序自動執行多輪高低溫沖擊。

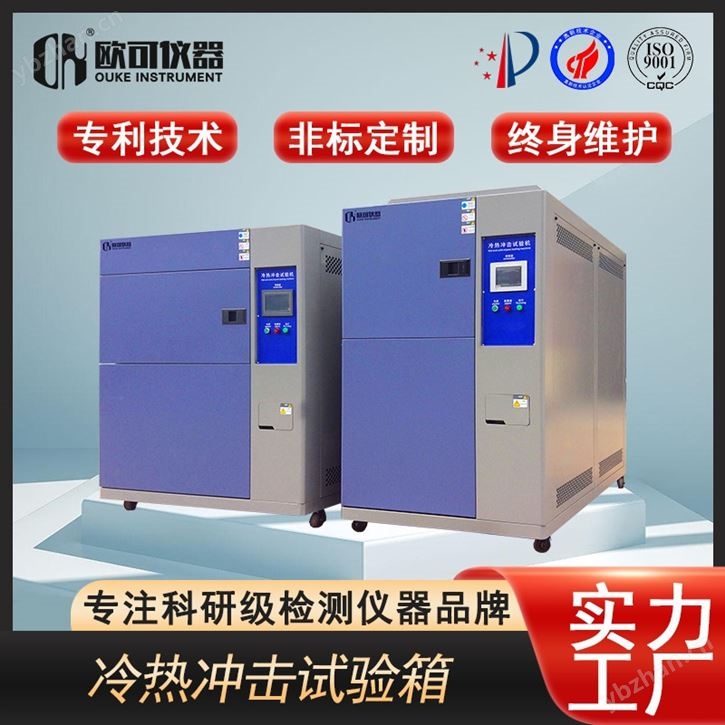

二、兩種溫度切換機制詳解

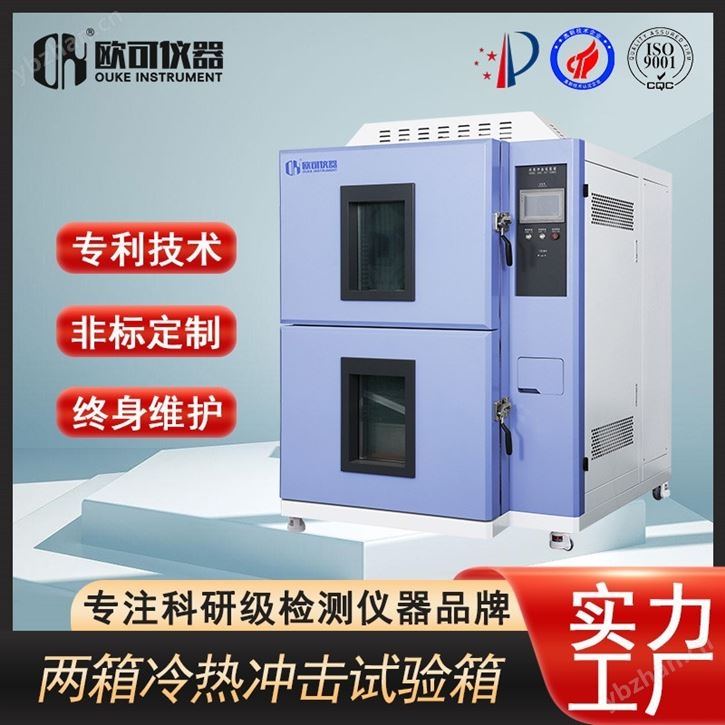

1. 兩箱式（吊籃式 / 提籃式）

核心原理：樣品置于吊籃，由氣動 / 伺服電機驅動，在獨立高溫區 ? 獨立低溫區之間快速物理移動，實現溫度切換。

• 結構：僅高溫艙、低溫艙，無獨立測試區。

• 切換流程：

1. 樣品在高溫艙保溫 → 吊籃快速下移 → 進入低溫艙 → 低溫保溫

2. 吊籃快速上移 → 返回高溫艙 → 循環

• 關鍵參數：

• 吊籃移動時間：≤10 秒（快可達 5 秒內）

• 溫度恢復時間：移動完成后，艙溫重回設定值的時間（通常數分鐘）

• 優勢：切換速度極快、沖擊劇烈、結構簡單、成本較低

• 劣勢：樣品移動產生機械振動，不適合精密 / 易碎件；溫度恢復較慢

• 適用：電子元器件、常規批量產品、對振動不敏感的樣品

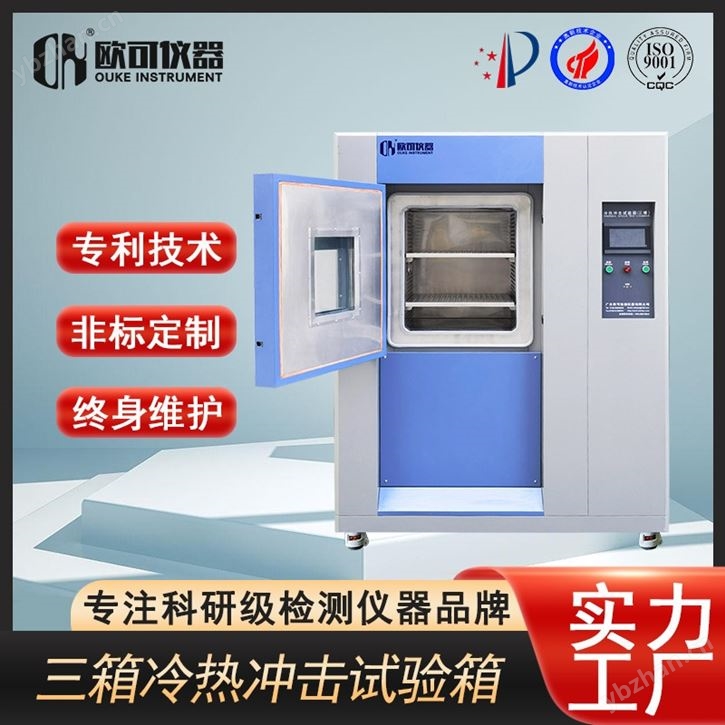

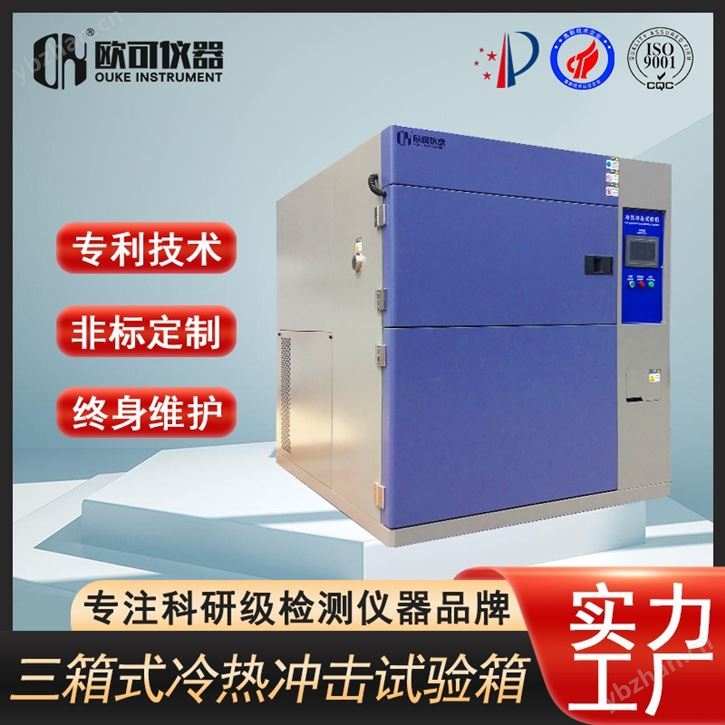

2. 三箱式（風門式 / 風道式）

核心原理：樣品固定在獨立測試區，通過高速氣動風門快速切換，將預溫的高溫 / 低溫氣流導入測試腔，實現環境切換。

• 結構：高溫區、低溫區、獨立測試區三區分離。

• 切換流程：

1. 高溫風門開、低溫風門關 → 熱氣流沖入測試區 → 高溫沖擊

2. 高溫風門關、低溫風門開 → 冷氣流沖入測試區 → 低溫沖擊

• 關鍵參數：

• 風門切換時間：≤5 秒

• 溫變速率：5–15℃/min

• 優勢：樣品靜止無振動、溫度穩定性好、適合大尺寸 / 精密樣品

• 劣勢：溫變速率略低于兩箱式、結構復雜、成本更高

• 適用：汽車零部件、PCB、精密儀器、易損件、大型樣品

三、切換機制對比表

四、歐可儀器溫度切換的關鍵技術

1. 預溫蓄能：高低溫區提前超標準預溫，確保切換時能量充足、無延遲。

2. 快速執行機構：

• 兩箱式：伺服 / 氣動驅動，定位精準、響應快

• 三箱式：高速氣動風門 + 電磁閥，密封好、切換快

3. 精準控溫：PID+SSR，快速調節加熱 / 制冷功率，抑制溫度過沖與波動。

4. 高效風道：大風量風機 + 導流設計，快速均勻置換測試區空氣。

五、總結

• 兩箱式以物理移動實現快切換，適合追求致溫變速度的常規樣品。

• 三箱式以氣流切換保障樣品安全與溫度穩定，適合精密與大型樣品。

• 兩者均以預溫蓄能 + 瞬時切換 + 閉環控溫為核心，共同滿足 GB/T 2423.22 等溫度沖擊測試標準。
