setra西特 GEMS捷邁 安德森耐格 液冷數據中心解決方案由setra西特，GEMS捷邁，安德森耐格在數據中心提供了多種解決方案 隨著人工智能技術的快速發展，液冷技術在服務器中的應用越來越受到重視相比傳統的風冷技術，液冷技術可以更有效地降低服務器溫度，提高機器的運行穩定性和性能。此外，液冷技術還能減少服務器的噪音和能耗，為企業節省成本。隨著人工智能應用場景的不斷增加，液冷服務器必將成為未來發展趨勢

 數據液冷中心傳感器應用分為5個主要部分：一 基礎設施環境監測 二 液冷系統內部的壓力和溫度 檢測 三 冷質流量監測 四冷質質量檢測 五，冷質的液位檢測

一  setra西特傳感器在液冷中心數據基礎設施環境檢測應用產品有 setra西特261C微差壓傳感器，setraSRH500 溫濕度傳感器 ，SRHP 溫濕度傳感器 ，西特SRIMV 風速風量傳感器 主要有基礎設施環境監測 在數據中心的基礎設施環境監測中，溫濕度傳感器、風速傳感器和壓差傳感器都起到了舉足輕重的作用。這些傳感器共同保障數據中心高效穩定運行。

1 setra西特傳感器在液冷中心數據基礎設施環境檢測應用產品有 setra西特261C微差壓傳感器，setraSRH500 溫濕度傳感器 ，SRHP 溫濕度傳感器 ，西特SRIMV 風速風量傳感器 主要有基礎設施環境監測  setra西特SRH500溫濕度傳感器 主要起到實時監測數據中心機房各個位置的溫濕度，優化能

耗與空調管理，確保設備安全運行并降低運營成本

setra西特SRH500溫濕度傳感器

• 基于濕敏電容的濕度芯子和

基于 Pt 的溫度芯子

• 可直接輸出露點

量程與精度溫度： -40~60℃ (±0.3℃ )濕度 : 0~100% (±2.5% RH)

機械特性 不銹鋼燒結過濾網阻燃 UL94V-0 外殼

輸出信號 4-20mA，0~10VDC，Modbus

認證 CE

setra西特SRHP 溫濕度傳感器 應用為了避免冷板式液冷系統內部發生結露，損壞昂貴的算力硬件，機柜內溫濕度傳感器 (露點 ) 傳感器會指導 CDU 動態調節冷卻液溫度。除此之外，也可以及時發現機柜內的熱點。

setra西特SRHP 溫濕度傳感器 采用• 棒狀設計，適合安裝狹小的機柜使用• 可直接輸出露點

量程和精度 ：溫度： -40~60℃ (±0.2℃ )濕度 : 0~100% (±2% RH)

提供 PE，金屬，不銹鋼   可更換濾網

輸出信號Modbus

認證：CE

SRIMV 風速風量傳感器 應用 除了遠程監控系統，機房往往需要在明顯的位置安裝多個可讀取溫度，濕度，風速等信號的顯示面板。這樣可以方便運維人員就地了解機房內部各個位置的環境情況

SRIMV 風速風量傳感器 ：• 提供 10/20/40 m/s 三檔風速范圍• 當風速不穩定時可調節濾波系數• 可顯示風速、風量、溫度、濕度，通過三色燈及蜂鳴器提供報警

風速精度：+/-2.5%其他精度取決于傳感器大 25000 Pa( 單相 )小 0~25P

外殼材質：阻燃 UL94V-0 外殼

輸出：4-20mA，0~5VDC，0~10VDC

Setra西特261C 268微差壓傳感器 通過監測區域間的氣壓差來管理氣流，優化冷卻效果。干式電容技術，量程可達 25000Pa• 量程 25Pa• 單相 / 雙相可選 鑄鋁外殼 4-20mA，0-5VDC，0-10VDC

CE認證

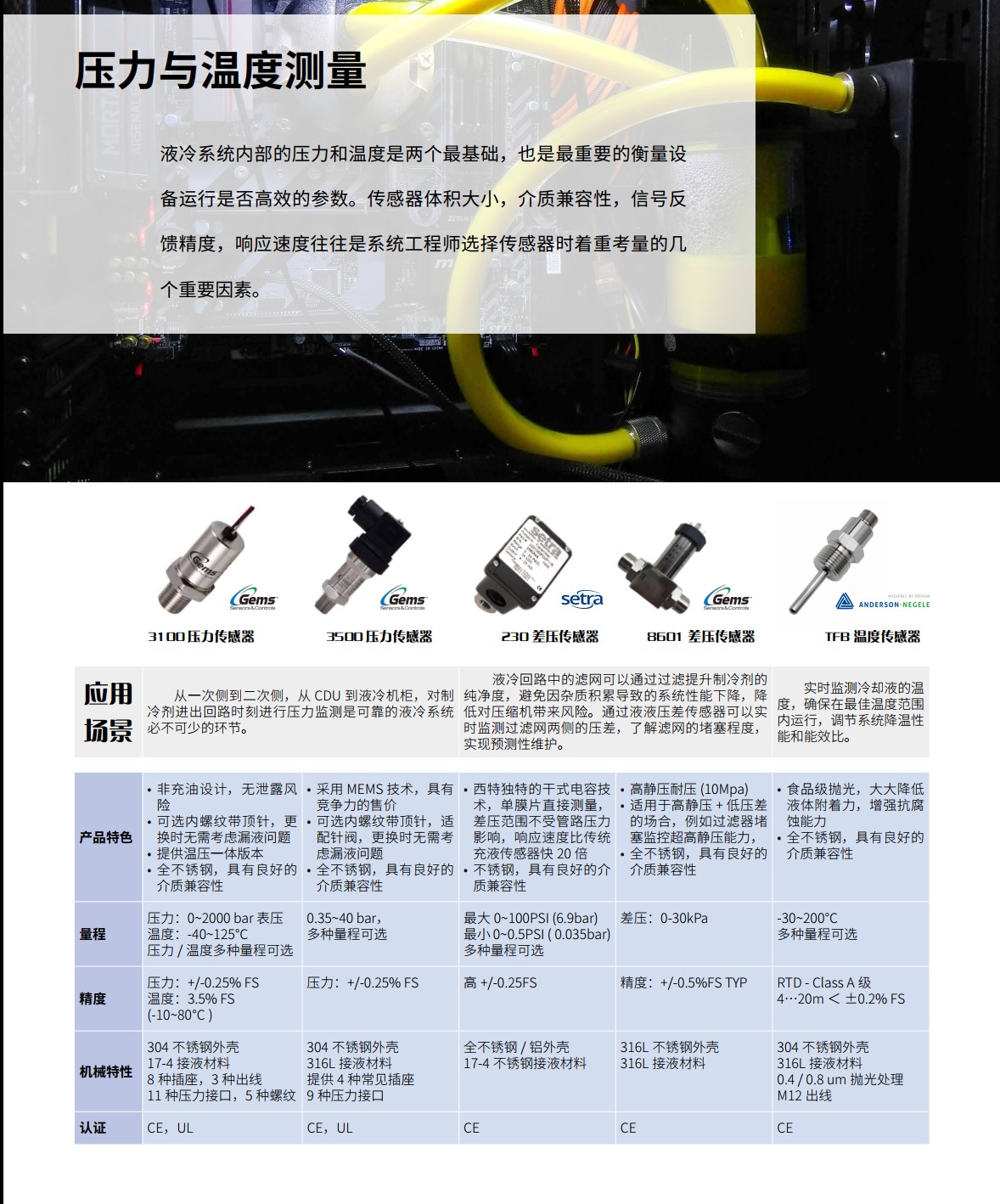

二 液冷中心內部設備壓力與溫度測量  有GEMS捷邁3100 壓力傳感器 3500 壓力傳感器 setra西特230 差壓傳感器 GEMS捷邁8601差壓傳感器 安德森耐格TFB 溫度傳感器 液冷系統內部的壓力和溫度是兩個基礎，也是最重要的衡量設備運行是否高效的參數。傳感器體積大小，介質兼容性，信號反饋精度，響應速度往往是系統工程師選擇傳感器時著重考量的幾個重要因素。

3100和3500系列壓力傳感器 從一次側到二次側，從 CDU 到液冷機柜，對制冷劑進出回路時刻進行壓力監測是可靠的液冷系統不可少的環節。

3100• 非充油設計，無泄露風險• 可選內螺紋帶頂針，更換時無需考慮漏液問題• 提供溫壓一體版本• 全不銹鋼，具有良好的介質兼容性壓力：0~2000 bar 表壓溫度：-40~125℃

壓力：+/-0.25% FS 溫度：3.5% FS (-10~80℃ )壓力 / 溫度多種量程可選  304 不銹鋼外殼

17-4 接液材料  8 種插座，3 種出線  11 種壓力接口，5 種螺紋 有CE 和UL認證

3500壓力傳感器• 采用 MEMS 技術，可以測量表壓，絕壓和復合壓 • 可選內螺紋帶頂針，適配針閥，更換時無需考慮漏液問題• 全不銹鋼，具有良好的介質兼容性0.35~40 bar，多種量程可選壓力：+/-0.25% FS  304 不銹鋼外殼316L 接液材料提供 4 種常見插座9 種壓力接口CE，UL

Setra西特230差壓傳感器采用西特的干式電容技術，單膜片直接測量，差壓范圍不受管路壓力影響，響應速度比傳統充液傳感器快 20 倍• 不銹鋼，具有良好的介質兼容性0~100PSI (6.9bar) 0~0.5PSI ( 0.035bar)多種量程可選高 +/-0.25FS 全不銹鋼 / 鋁外殼17-4 不銹鋼接液材料setra西特230C采用干式電容技術，單膜片直接測量，差壓范圍不受管路壓力影響，響應速度比傳統充液傳感器快 20 倍• 不銹鋼，具有良好的介質兼容性 0~100PSI (6.9bar) 和 0~0.5PSI ( 0.035bar) 多種量程可選高 +/-0.25FS

全不銹鋼 / 鋁外殼17-4 不銹鋼接液材料 液冷回路中的濾網可以通過過濾提升制冷劑的純凈度，避免因雜質積累導致的系統性能下降，降低對壓縮機帶來風險。通過液液壓差傳感器可以實時監測過濾網兩側的壓差，了解濾網的堵塞程度，實現預測性維護。CE認證

GEMS捷邁8601差壓傳感器在數據液冷中心液冷回路中濾網應用 液冷回路中的濾網可以通過過濾提升制冷劑的純凈度，避免因雜質積累導致的系統性能下降，降低對壓縮機帶來風險。通過液液壓差傳感器可以實時監測過濾網兩側的壓差，了解濾網的堵塞程度，實現預測性維護。

安德森耐格TFB 溫度傳感器實時監測冷卻液的溫度，確保在溫度范圍內運行，調節系統降溫性能和能效比。TFB 溫度傳感器采用 食品級拋光，大大降低液體附著力，增強抗腐蝕能力• 全不銹鋼，具有良好的介質兼容性 30~200℃多種量程可選，精度 RTD - Class A 級4…20m ＜ ±0.2% FS 304 不銹鋼外殼316L 接液材料0.4 / 0.8 um 拋光處理M12 出線

安德森耐格TFB 溫度傳感器在數據液冷中心液冷系統內部溫度監測  壓力與溫度測量液冷系統內部的壓力和溫度是兩個基礎，也是重要的衡量設備運行是否高效的參數。傳感器體積大小，介質兼容性，信號反饋精度，響應速度往往是系統工程師選擇傳感器時著重考量的幾個重要因素。 溫度采用安德森耐格TFB 溫度傳感器實時監測冷卻液的溫度，確保在溫度范圍內運行，調節系統降溫性能和能效比。TFB 溫度傳感器采用 食品級拋光，大大降低液體附著力，增強抗腐蝕能力• 全不銹鋼，具有良好的介質兼容性 30~200℃多種量程可選，

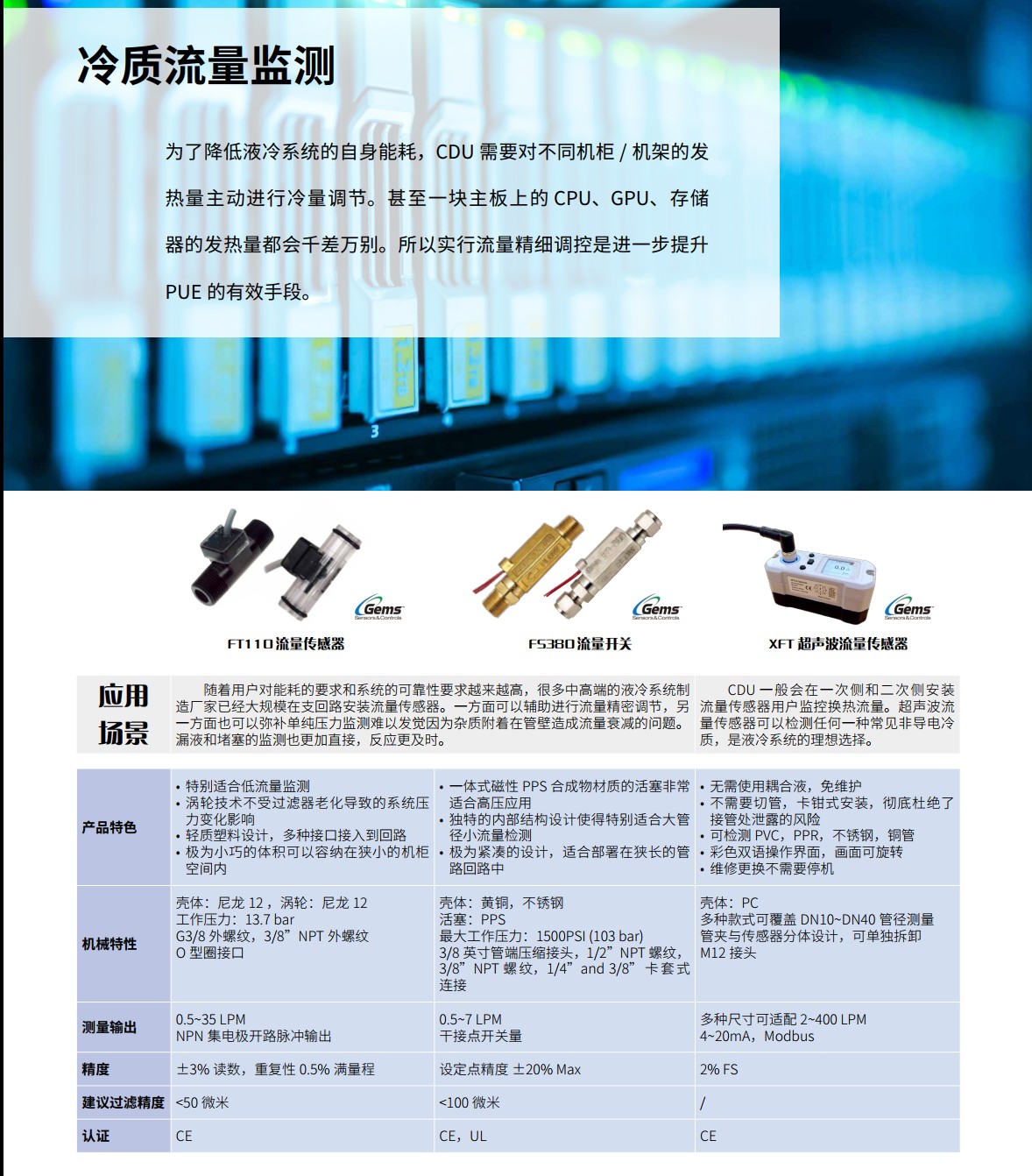

三 冷質流量監測：應用產品GEMS捷邁FT110 流量傳感器 FS380 流量開關 XFT 超聲波流量傳感器 在冷質流量監測 中應用，為了降低液冷系統的自身能耗，CDU 需要對不同機柜 / 機架的發熱量主動進行冷量調節。甚至一塊主板上的 CPU、GPU、存儲器的發熱量都會千差萬別。所以實行流量精細調控是進一步提升PUE 的有效手段。

數據中心液冷 冷質流量監測

為了降低液冷系統的自身能耗，CDU 需要對不同機柜 / 機架的發熱量主動進行冷量調節。甚至一塊主板上的 CPU、GPU、存儲器的發熱量都會千差萬別。所以實行流量精細調控是進一步提升PUE 的有效手段

GEMS捷邁FT-110流量計FS-380流量開關應用場景

隨著用戶對能耗的要求和系統的可靠性要求越來越高，很多中的液冷系統制

造廠家已經大規模在支回路安裝流量傳感器。一方面可以輔助進行流量精密調節，另

一方面也可以彌補單純壓力監測難以發覺因為雜質附著在管壁造成流量衰減的問題。

漏液和堵塞的監測也更加直接，反應更及時。

GEMS捷邁FT-110渦輪流量計適合低流量監測

• 渦輪技術不受過濾器老化導致的系統壓力變化影響

• 輕質塑料設計，多種接口接入到回路

• 小巧的體積可以容納在狹小的機柜空間內

殼體：尼龍 12 ， 渦輪：尼龍 12

工作壓力：13.7 bar

G3/8 外螺紋，3/8”NPT 外螺紋

O 型圈接口

0.5~35 LPM  NPN 集電極開路脈沖輸出

精度 ±3% 讀數，重復性 0.5% 滿量程

建議過濾精度 <50 微米

認證 CE

GEMS捷邁FS-380流量開干才夠用 一體式磁性 PPS 合成物材質的活塞適合高壓應用

內部結構設計使得適合大管徑小流量檢測緊湊的設計，適合部署在狹長的管路回路中

殼體：黃銅，不銹鋼活塞：PPS 工作壓力：1500PSI (103 bar) 3/8 英寸管端壓縮接頭，1/2”NPT 螺紋， 3/8”NPT 螺 紋，1/4”and 3/8” 卡 套 式連

0.5~7 LPM干接點開關量

設定點精度 ±20% Max

過濾等級<100 微米

GEMS捷邁XFT 超聲波流量傳感器CDU 一般會在一次側和二次側安裝流量傳感器用戶監控換熱流量。超聲波流量傳感器可以檢測任何一種常見非導電冷質，是液冷系統的理想選擇。• 無需使用耦合液，免維護

• 不需要切管，卡鉗式安裝，接管處泄露的風險

• 可檢測 PVC，PPR，不銹鋼，銅管

• 彩色雙語操作界面，畫面可旋轉

• 維修更換不需要停機

殼體：PC多種款式可覆蓋 DN10~DN40 管徑測量管夾與傳感器分體設計，可單獨拆卸M12 接頭

多種尺寸可適配 2~400 LPM 4~20mA，Modbus

精度2%FS

CE認證

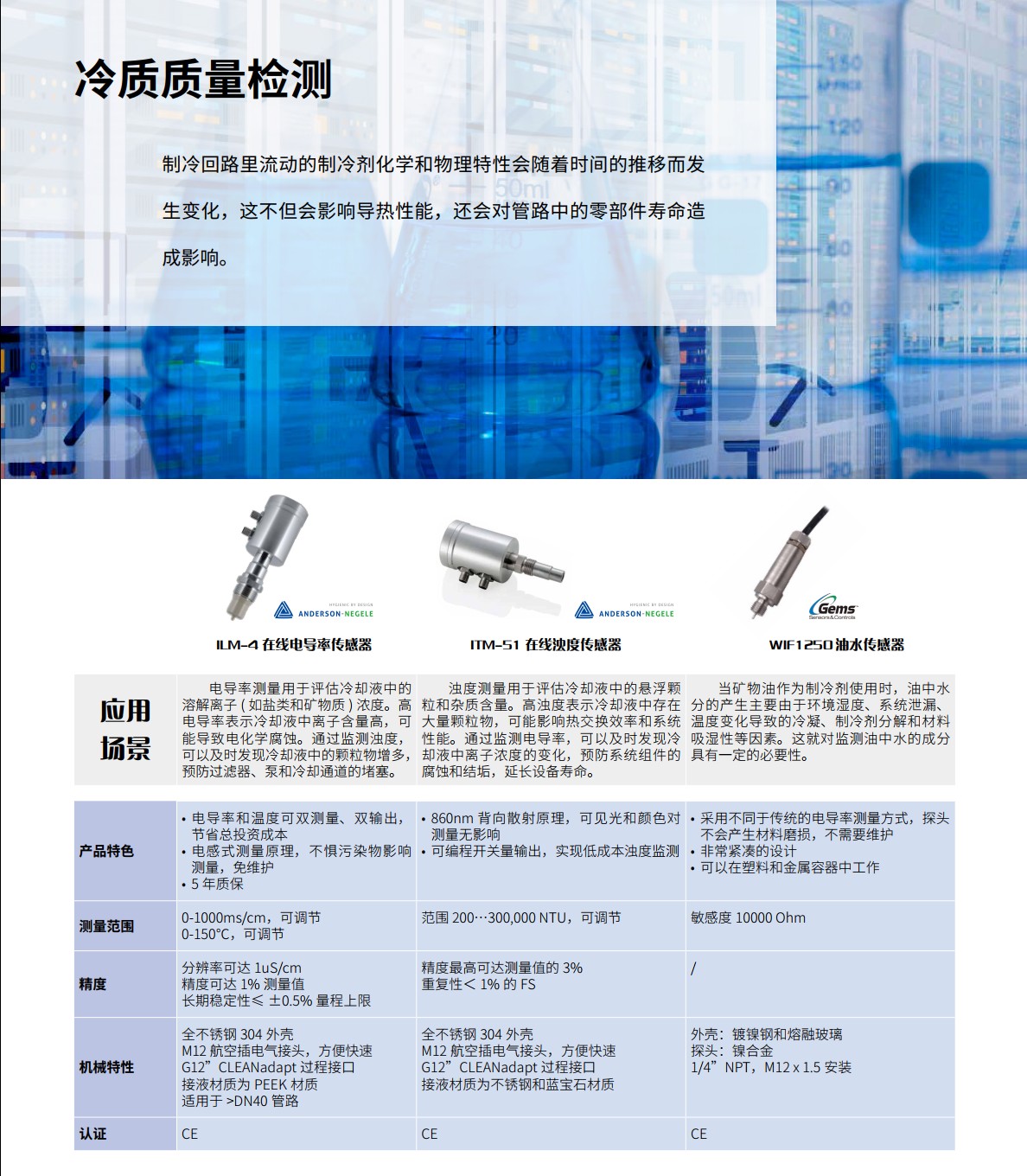

四 冷質質量檢測安德森耐耐格應用：ILM-4 在線電導率傳感器 ITM-51 在線濁度傳感器 GEMS捷邁 WIF1250 油水傳感器
制冷回路里流動的制冷劑化學和物理特性會隨著時間的推移而生變化，這不但會影響導熱性能，還會對管路中的零部件壽命造成影響。

LM-4 在線電導率傳感器 用于評估冷卻液中的溶解離子 ( 如鹽類和礦物質 ) 濃度。高電導率表示冷卻液中離子含量高，可能導致電化學腐蝕。通過監測濁度，可以及時發現冷卻液中的顆粒物增多，預防過濾器、泵和冷卻通道的堵塞。• 電導率和溫度可雙測量、雙輸出，節省總投資成本• 電感式測量原理，不懼污染物影響測量，免維護測量范圍 0-1000ms/cm，可調節0-150℃，可調節 精度分辨率可達 1uS/cm精度可達 1% 測量值長期穩定性≤ ±0.5% 量程上限 機械特性全不銹鋼 304 外殼M12 航空插電氣接頭，方便快速G12”CLEANadapt 過程接口接液材質為 PEEK 材質適用于 >DN40 管路ITM-51 在線濁度傳感器

安德森耐格ITM-51 在線濁度傳感器用于評估冷卻液中的懸浮顆粒和雜質含量。高濁度表示冷卻液中存在大量顆粒物，可能影響熱交換效率和系統性能。通過監測電導率，可以及時發現冷卻液中離子濃度的變化，預防系統組件的腐蝕和結垢，延長設備壽命。 安德森耐格ITM-51 在線濁度傳感器•采用860nm 背向散射原理，可見光和顏色對測量無影響• 可編程開關量輸出，實現低成本濁度監測 范圍 200…300,000 NTU，可調節 精度可達測量值的 3%重復性＜ 1% 的 FS 全不銹鋼 304 外殼M12 航空插電氣接頭，方便快速G12”CLEANadapt 過程接口接液材質為不銹鋼和藍寶石材質 CERE認證

GEMS捷邁 WIF1250 油水傳感器 當礦物油作為制冷劑使用時，油中水分的產生主要由于環境濕度、系統泄漏、溫度變化導致的冷凝、制冷劑分解和材料吸濕性等因素。這就對監測油中水的成分具有一定的必要性。

當礦物油作為制冷劑使用時，油中水分的產生主要由于環境濕度、系統泄漏、溫度變化導致的冷凝、制冷劑分解和材料吸濕性等因素。這就對監測油中水的成分具有一定的必要性。

敏感度 10000 Ohm

外殼：鍍鎳鋼和熔融玻璃探頭：鎳合金1/4”NPT，M12 x 1.5 安裝

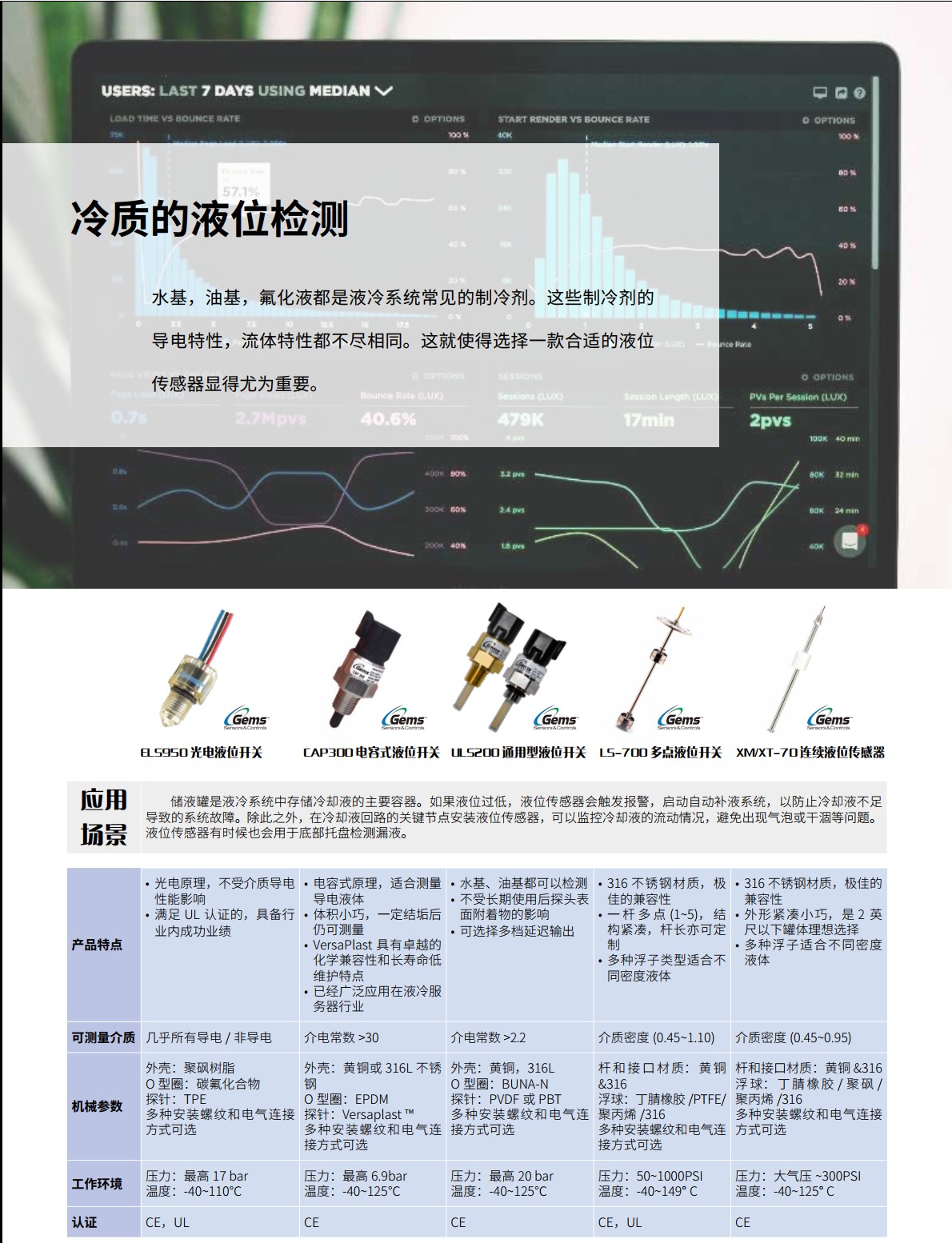

五 冷質的液位檢測

水基，油基，氟化液都是液冷系統常見的制冷劑。這些制冷劑的導電特性，流體特性都不盡相同。這就使得選擇一款合適的液位傳感器顯得尤為重要。

冷質的液位檢測ELS-950 光電液位開關 ELS-1100電液位開關 CAP300 電容式液位開關 ULS200 通用型液位開關 LS-700 多點液位開關 XM/XT-70 連續液位傳感器

應用場景

儲液罐是液冷系統中存儲冷卻液的主要容器。如果液位過低，液位傳感器會觸發警，啟動自動補液系統，以防止冷卻液不足導致的系統故障。除此之外，在冷卻液回路的關鍵節點安裝液位傳感器，可以監控冷卻液的流動情況，避免出現氣泡或干涸等問題。液位傳感器有時候也會用于底部托盤檢測漏液。

ELS-950 ELS-1100光電液位開關 光電原理，不受介質導電性能影響• 滿足 UL 認證的，具備行業內成功業績

可以測量的介質：幾乎所有導電 / 非導電

外殼：聚砜樹脂O 型圈：碳氟化合物探針：TPE多種安裝螺紋和電氣連接方式可選

壓力： 17 bar溫度：-40~110℃

CE和UL認證

CAP300 電容式液位開關• 電容式原理，適合測量導電液體• 體積小巧，一定結垢后仍可測量• VersaPlast 具有化學兼容性和長壽命低維護特點• 已經廣泛應用在液冷服務器行業

可以測量的介質：介電常數 >30液體

外殼：黃銅或 316L 不銹鋼O 型圈：EPDM探針：Versaplast ™多種安裝螺紋和電氣連接方式可選

壓力：上限 6.9bar溫度：-40~125℃

CE

USL-200通用型液位開關 超聲波液位傳感器 • 水基、油基都可以檢測• 不受長期使用后探頭表面附著物的影響• 可選擇多檔延遲輸出

可以測量的介質：介電常數 >2.2液體

外殼：黃銅，316LO 型圈：BUNA-N探針：PVDF 或 PBT多種安裝螺紋和電氣連接方式可選

壓力：上限 20 bar溫度：-40~125℃

CE認證

LS-700 多點液位開關• 316 不銹鋼材質，很好的兼容性• 一 桿 多 點 (1~5)， 結構緊湊，桿長亦可定制• 多種浮子類型適合不同密度液體  介質比重 (0.45~1.10)液體   桿 和 接 口 材 質： 黃 銅&316浮球：丁腈橡膠 /PTFE/聚丙烯 /316多種安裝螺紋和電氣連接方式可選  壓力：50~1000PSI溫度：-40~149° C

CE，UL

XM/XT-70 連續液位傳感器

• 316 不銹鋼材質，很好兼容性• 外形緊湊小巧，是 2 英尺以下罐體理想選擇• 多種浮子適合不同密度液

介質密度 (0.45~0.95)

桿和接口材質：黃銅 &316浮 球： 丁 腈 橡 膠 / 聚 砜 /聚丙烯 /316多種安裝螺紋和電氣連接方式可選

壓力：大氣壓 ~300PSI溫度：-40~125°

CE
