立式摩擦磨損試驗機的用途與特點介紹

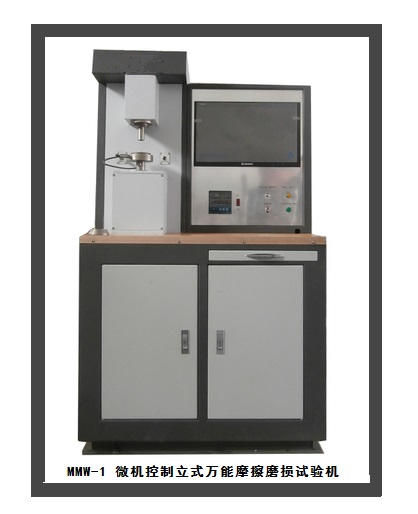

MMW-1微機控制立式摩擦磨損試驗機

一、 設備簡介

該機在一定的接觸壓力下，具有滾動、滑動或滑滾復合運動的摩擦形式，具有無級調速系統，可在極低速或高速條件下，用來評定金屬材料、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能，例如低速銷盤（具有大盤與小盤，單針與三針）摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球—青銅三片潤滑性能、以及止推墊圈、球—盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗。

                         A法                      B法

油盒溫度：               75±2℃                   75±2℃

主軸轉速：               1200±60r/min              1200±60r/min

試驗時間：               60±1min                  60±1min

軸向試驗力：             147N（15kgf）             392N（40kgf）

軸向試驗力零點感量：     ±1.96N（±0.2kgf）        ±1.96N（±0.2kgf）

專用標準鋼球試樣：       φ12.7mm                  φ12.7mm

二、 主要技術規格：

1、試驗力

1.1軸向試驗力工作范圍：1～1000N（無級可調）

1.2試驗力示值相對誤差：±1%

1.3試驗力示值零點感量：±1.5N

1.4試驗力自動加荷速率：400N/min

1.5試驗力長時自動保持示值相對誤差：±1%

2、摩擦力矩

2.1測定較大摩擦力矩：2.5N.m

2.2摩擦力矩示值相對誤差：±2%

2.3摩擦力荷重傳感器：50N

2.4摩擦力臂距離：50mm

3、主軸無級變速范圍

3.1單級無級變速系統：5-2000r/min

3.2主軸轉速誤差：±1%

4、試驗介質： 油、水、泥漿、磨料等。

5、試驗機加熱系統

5.1加熱器工作范圍：室溫～200℃（260℃）

5.2盤式加熱板：φ65，220V，250W

5.3套式加熱器：φ68×44，220V，300W

5.4φ3雙組輸出鉑熱電阻：R_O=100±0.1Ω（長短各一組）

5.5溫度控制精度：±（0.3+0.005t），

6.試驗機主軸錐度： 1：7

7.試驗機主軸與下副盤較大距離 ：＞75mm

8.試驗機主軸控制

8.1手動控制

8.2時間控制

8.3轉速（周期）控制

8.4摩擦力矩控制

9.試驗機時間顯示與控制范圍：10s～9999min

10.試驗機轉速（周期）顯示與控制范圍：（1～99）×10⁵

11.試驗機主電機輸出較大力矩：5N.m

12.試驗機外形尺寸〈L×B×H〉：860×740×1560mm

13.試驗機凈重：650kg
