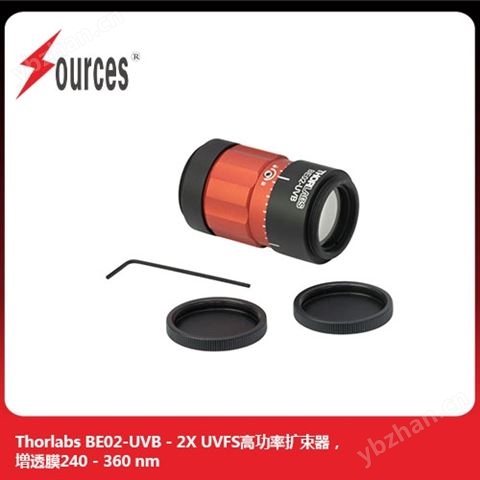

Thorlabs 擴束器 固定放大率 紫外熔融石英
Thorlabs的紫外熔融石英擴束器可以將準直光束的直徑擴大或縮小2倍，3倍，5倍，10倍或20倍。
Thorlabs 擴束器 固定放大率 紫外熔融石英
特性
● 可選2X，3X，5X，10X或20X擴束器
● 可選5種增透膜，覆蓋常用的激光線
○ 240 - 360 nm寬帶(-UVB)
○ 266 nm V膜(-266)
○ 355 nm V膜(-355)
○ 532 nm V膜(-532)
○ 1064 nm V膜(-1064)
● 滑動透鏡準直調節使光束偏移降到zui低
● 外殼的機械長度固定，末端不可旋轉
● 準直調節環可用附帶的六角扳手鎖定
● 螺紋孔徑易于集成到光學系統中
3X和5X放大倍率的擴束器具有相同的外殼尺寸。兩個版本都使用M43 x 0.5螺紋輸出端口。
Thorlabs的紫外熔融石英擴束器可以將準直光束的直徑擴大或縮小2倍，3倍，5倍，10倍或20倍。這些伽利略型擴束器采用低像差、空氣隙設計，產生的波前誤差小于λ/4(即衍射ji限性能)，使其對擴束后M2值的影響降到zui小。擴大的光束可以聚焦成很小的衍射ji限束腰，這對于具有窄小輸入孔徑的光學元件或儀器(比如我們的法布里-珀luo干涉儀)可能是bi要的。
擴束器中使用的光學元件可選五種增透膜，從而將空氣與玻璃界面處的反射降到zui低。產品型號以-UVB結尾的擴束器鍍有240到360 nm寬帶增透膜。其它擴束器使用V形增透膜光學元件。V膜因其反射率曲線的形狀而得名，這種膜的反射率在設計波長處達到zui小，在設計波長兩側急劇增大。與寬帶增透膜相比，這種鍍膜設計在更窄的工作范圍內提供更低的反射率。四種V膜擴束器的中心波長匹配Nd:YAG激光線：266 nm，355 nm，532 nm或1064 nm。20X放大倍率擴束器只可選355 nm、532 nm或1064 nm V膜。
滑動透鏡設計既能調節準直，同時能將透鏡調節時固有的光束偏移效應降到zui小。如右圖所示，紅色環用于調節輸出光束準直；達到所需的準直后，可用附帶的0.05英寸六角扳手擰緊螺絲固定。
10X放大倍率擴束器使用M43 x 0.5螺紋輸出端口。
Thorlabs 擴束器 固定放大率 紫外熔融石英
安裝選項
2X，3X，5X和10X光束擴束器具有光滑安裝表面，與我們的?1英寸透鏡套管具有相同的?1.2英寸直徑。20X擴束器具有?2.2英寸光滑安裝表面，與我們的?2英寸透鏡套管相同。接桿安裝選項包括SM1RC(/M)透鏡套管滑環和SM1TC透鏡套管夾具[SM2RC(/M)和SM2TC適用于20X光束擴束器] 。或者，擴束器可通過CP36 30 mm籠板或使用SM2A21安裝轉接件和LCP09 60 mm籠板集成到我們的籠式系統中(20X光束擴束器直接適用于LCP09)。詳細安裝如下所述。我們也提供SM1A52轉接件，能夠將輸入端接合M30 x 1.0螺紋組件。
這些伽利略型光束擴束器具有螺紋輸入孔徑和輸出孔徑，方便沿著擴束器光軸安裝其它透鏡和濾光片。擴束器的輸入端具有SM05(0.535"-40)內螺紋和SM1(1.035"-40)外螺紋，方便與Thorlabs透鏡套管和其它光學組件一起使用。頁面下方的表格中列出了輸出螺紋類型。外殼設計使得在旋轉準直調節環時安裝表面和螺紋末端都不會旋轉，所以用戶在調節發散角時不會影響任何已經安裝的光學元件，并維持指向穩定性。
20X放大倍率擴束器使用SM2螺紋輸出端口。
Thorlabs也提供許多其它類型的擴束器，包括用于寬帶應用的消色差固定倍率擴束器、用于中紅外應用的固定放大倍率擴束器或具有反射設計以解決色差問題的反射型擴束器。我們還提供可變放大倍率擴束器，包括我們的紫外熔融石英或消色差變焦擴束器。
紫外熔融石英擴束器，寬帶增透膜：240 - 360 nm
| Item # | Expansion | Max Input Beam Diameter | Diffraction-Limited Input Beam Diameter a | Input Thread | Output Thread (External) | AR Coating Max Reflectance | Typical Transmission | Damage Thresholdb |
|---|---|---|---|---|---|---|---|---|
| BE02-UVB | 2X | 9.7 mm | 8.5 mm | Internal: SM05 External: SM1 | SM1 | <1.5% (240 - 360 nm) | >93% @ 248 nm >95% @ 266 nm >94% @ 355 nm | 5.0 J/cm2 (355 nm, 10 ns Pulse, 20 Hz, ?0.342 mm) |
| BE03-UVB | 3X | 10.6 mm | 9.0 mm | M43 x 0.5c | ||||
| BE05-UVB | 5X | 7.0 mm | 4.3 mm | |||||
| BE10-UVB | 10X | 3.5 mm | 2.8 mm |
在633 nm下，輸出峰-谷波前誤差(WFE)< λ/4時的zui大輸入光束直徑。
擴束器可接受的zui大功率受到增透膜的損傷閾值所限制。
SM2A30螺紋轉接件可用于將這些擴束器與我們的SM2螺紋透鏡套管和60 mm 籠式系統集成。
