型號:YWK-101@@@@@@@@數字壓力變送控制器是一款集壓力測量、顯示、接點控制及變送輸出于一體的智能化測控產品，可直接安裝于現場壓力測量點，可用按鍵現場設定零點、滿度值、接點壓力、控制壓力等多種參數。
一、 概述
YWK-101智能壓力表是集壓力測量，顯示，控制輸出于一體的智能數顯壓力測控產品。
該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，輸出信號由高精
度，低溫漂的放大器放大處理，送入高精度的 A/D 轉換器，轉換成微處理器可以處
理的數字信號，經過運算處理的信號，對控制系統壓力進行測控。該智能數字壓力
遠傳表使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，石油，化工，
機械，液壓等行業的壓力過程控制。
二、 特點
◆4 位高亮數字顯示當前壓力值；
◆可進行壓力的無源遷移及縮放；
◆按鍵調校及現場設置各種參數，操作方便；
◆高精度低溫漂及不銹鋼高強度激光焊接外殼；
◆兩組繼電器輸出
三、技術參數
⑴ 工作溫度：-20℃～80℃；
⑵ 數顯遠傳表的準確度等級分為
0.2 級，基本誤差為±0.2；
0.5 級，基本誤差為±0.5（基本誤差以量程的百分數表示默認 0.5 級）。
⑶ 熱零點/靈敏度漂移
環境溫度偏離參比工作條件時，數顯表的零點漂移不大于 0.03%FS/℃。
⑷ 絕緣電阻
在參比工作條件下，各插座對地之間的絕緣電阻不低于 20MΩ/250V。⑸測量介質：對不銹鋼無腐蝕且不易凝固或結晶的氣體、液體。
⑹測量范圍：-0.1～0～100MPa （范圍內可選）
⑺供電電壓：DC24V、AC220V 可選
⑻輸出信號：二組繼電器
四、外形尺寸及安裝

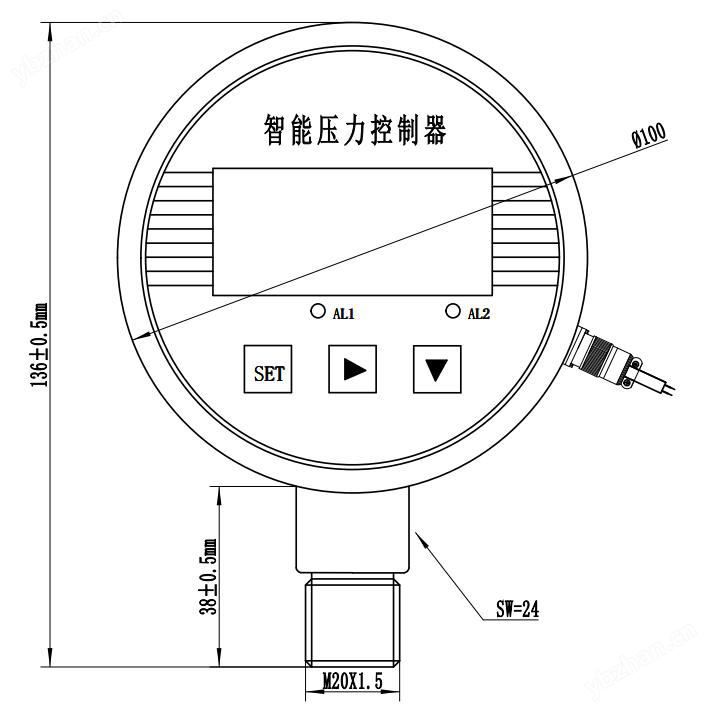

⑴ 外形尺寸見圖 1
⑵ 安裝時應盡量遠離振動源安裝；
⑶ 安裝時應盡量遠離熱源的地方安裝；
⑷ 直接安裝在管道或設備上，安裝時用扳手夾緊在控制器四方處
五、電氣接線路
圖 2
航空插座引線的定義
1：紅色 2：藍色 3: 黃色 4：白色 5：黑色 6：灰色
