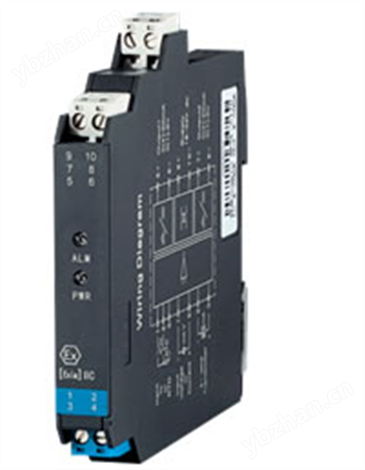

該將來自危險區的單/雙通道熱電阻信號，經隔離變送輸出單/雙路電流或電壓信號到安全區，儀表可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶可通過專用手持式中文編程器對本產品進行輸入信號類型及輸出量程的設置。

防爆標志:
［Exia］ⅡC
(GHEXA-C2)安全柵通道數:
單/雙通道
傳輸精度:
±0.1%F.S

(GHEXA-C2)安全柵說明:
1.單通道產品最多可以有兩路輸出；雙通道產品每路只能對應一路輸出，
2.含通訊或報警產品僅單輸入，并且最多只有一路輸出，3. 含報警產品需要說明是上限或下限報警方式（或通過本
公司專用編程器修改），報警接點（常開或常閉）狀態。
4.選擇雙報警繼電器輸出時無模擬信號（電流或電壓）輸出功能
5、雙通道產品輸入信號如需不同，請與本公司聯系特殊訂貨
6、熱電阻輸入類型以及對應輸出量程請在訂貨時注明．如用戶需自行編程，請選配本公司提供的專用手持式編程器進行操作。
7、當選擇為電阻輸出時，即線性電阻輸入與輸出之間為1:1 的線性比例關系；當輸入信號為熱電阻（非線性）時，其輸出的電阻對應輸入熱電阻的阻值（為同樣的非線性信號），并且不含溫度補償。

該安全柵接線圖：
單通道儀表接線圖
寬×高×深(12.8×100×115mm)

校   準:
本產品采用智能化數字化設計，可長期保證準確度在本手冊規定范圍之內。如需校準請選配本公司提供的專用手持式中文編程器進行操作。具體操作及校準方法請參見本手冊《編程與校準技術》。

該安全柵選型方法:

繼電器輸出：
響應時間：小于20mS
允許（阻性）負載：AC125V 0.5A，DC24V 1A
國家防爆電氣產品質量監督檢驗中心（CQST）防爆認證參數(1和2、 3端子間)，(4和5、6端子間)：
Um=250VAC/DC
Uo=10.5V，Io=110.5mA ，Po=290mW
ⅡC ：Co=1.28μF，Lo=1.79mH
ⅡB ：Co=8.82μF，Lo=5.37mH
ⅡA ：Co=37.8μF，Lo=14.32mH

輸出負載能力:
4-20mA：0~300Ω；0-10mA:0~600Ω
0(1)-5V：≥500KΩ； 0-10V:≥1MΩ
（需要更高負載能力時請在訂貨時說明）(NPEXA-C2)安全柵功耗:
1.0W（24供電，單路20mA輸出）
1.6W（24供電，雙路20mA輸出）

該安全柵面板指示燈:
儀表正常工作時，指示燈PWR常亮；
輸入信號故障報警時，指示燈ALM（雙通道為CH1、CH2）閃爍或常亮。

危險區允許輸入信號:
三線制熱電阻
Pt100、Cu100、Cu50、BA2、BA1、G
線性電阻：0-400Ω
信號類型和量程在訂貨時確定，也可自行編程
該安全柵向安全區輸出信號:
直流電流：4~20mA
注：需要0~10mA、0~20mA、0~5V、1~5V、0~10V、電阻等信號類型請在訂貨時確定，也可自行編程。

電阻傳輸精度：
激勵電流1～5mA時，輸出電阻誤差小于0.1歐姆
激勵電流0.5～1mA時，輸出電阻誤差小于0.15歐姆
激勵電流0.2～0.5mA時，輸出電阻誤差小于0.45歐姆
激勵電流小于0.2mA時，輸出精度隨激勵電流減小而下降
