橡膠臭氧老化性能試驗箱
橡膠臭氧老化性能試驗箱結構特征
3.1.結 構：一體機。
3.2.材 質-內箱: SUS304不銹鋼板
a)外箱: SUS304不銹鋼板或烤漆（米白色）.
b)保溫:硬質聚氨酯泡沫+硅酸鋁保溫棉雙重保護.
a)3.3.箱 門-單開門,左開。
b)窗框/門框兩道硅橡膠密封條及防結露電熱裝置。
c)門窗上面配觀察窗W300xH450㎜、照明燈。
3.4.樣品架的要求
a)（動態實驗；選購）-在所要求的伸長下用夾具固定試樣的兩端，與臭氧化空氣接觸時，試樣的長度方向要與氣流方向基本平行
b)夾具應由不容易分解臭氧的材料(例如鋁)制成。
c)使試樣旋轉速度在(20^-25) mm/s之間，在一垂直干氣流的平面內，每件試樣連續地沿著相同的途徑移動
d)同一個試樣旋轉一周的時間為(8^-12) min.試樣的掃描面積少是試驗箱的有效面積的40%.
e)試樣制備應符合GB/T 9865.1 的規定。試樣從新制模壓出的試片上裁取，如果需要，可以從成品上裁取。試樣至少應每一試驗條件3個試樣。長條標準試樣寬度為不小于10mm，厚度2.Omm士0.2mm，拉伸前夾具兩端間試樣的長度不少于40mm。

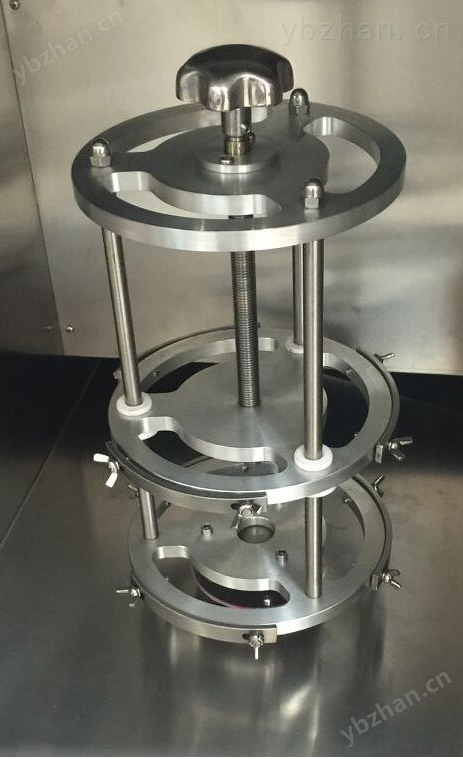

標配靜態測試夾具-
a)3.5.控制面板-控制器顯示屏
b)電源開關
c)照明燈按鈕，
a)3.6.箱體配置-內配不銹鋼SUS #304置物架轉盤一個
b)φ50mm引線孔引線孔：1個，并配有孔蓋和硅橡膠塞。
c)移動腳輪4只
d)水平固定腳架4只
e)箱體后部居下有一排水孔,以便于機組冷凝水排水用；
空氣循環調節
4.1.調節方式-FLOW THROW送風方式 ; 水平擴散垂直熱交換弧形循環。
4.2.循環風機-省電型馬達+不銹鋼加長軸心連接多離心式循環風扇。
加熱系統
5.1.加 熱 器-鰭片式散熱管形不銹鋼電熱器加熱。
5.2.控制方式-PID調節，執行元件：固態繼電器。
冷凍系統
6.1.工作方式：機械制冷/風冷式。
6.2.控制方式：控制系統的控制器根據試驗條件自動調節制冷機的運行工況。
6.3.壓 縮 機：歐美低溫高效全密式壓縮機。（法國；泰康）
6.4.蒸 發 器：鰭片式多段式自動負載容量調整。 （日本；鷺宮）
6.5.冷 凝 器：風式冷凝器。 （ 日本；雙菱）
6.6.膨脹系統：容量自動控制之冷凍系統。
6.7.制 冷 劑：環保冷媒R404（臭氧耗損指數均為0）。（美國；杜邦）
6.8.制冷工藝：氮氣保護焊接,雙級旋片泵抽真空,確保制冷系統內部清潔、壓縮機底部設計接水盤，冷凝水通過箱體后方排水管排至箱外。
6.9.制冷輔件
a)膨脹閥 （丹麥；DANFOSS）
b)電磁閥 （日本；歐姆龍）
c)過濾器 （丹麥；DANFOSS）
d)壓力控制器 （丹麥；DANFOSS）
e)截止閥 （意大利；CASTEL）
f)油分離器 （歐美；ALCO）
6.10.附 件：干燥劑,油分離器，冷媒流量窗口,修理伐,高壓保護開關。
臭氧檢測系統
7.1臭氧發生器-(利用電壓無聲放電管產生臭氧）
7.2臭氧傳感器-英國進口臭氧濃度傳感器，能實現控制
7.3臭氧排氣系統-實驗完成后將實驗箱內臭氧通過的排氣風扇與風管排到室外
7.4臭氧流量調節器-采用精度高的玻璃流量轉子計進行調節
控制系統
7.1.傳 感 器-溫度感測器采用鉑金 DIN PT-100Ω
7.2.控 制 器：
采用*韓國TEMI,7英寸彩色LCD觸控式人機界面控制器,超大視野畫面,具有 畫面鎖定(LOCK)功能.中英文切換
a)7.3.控制器規格-精度:±0.1℃＋1digit.
臭氧在大氣中的含量很少卻是橡膠龜裂的主要因素，橡膠臭氧老化性能試驗箱模擬和強化大氣中的臭氧條件,研究臭氧對橡膠的作用規律,快速鑒定和評價橡膠抗臭氧老化性能與抗臭氧劑防護效能的方法.
參照標準：GB/T7762-2003硫化橡膠或熱塑性橡膠耐臭氧龜裂靜態拉伸試驗方、GB/T2951.21-2008電纜絕緣和護套材料通用試驗方法、GB/T 11206-2009橡膠老化試驗表面龜裂法,和其它相關標準規定的試驗方法。
