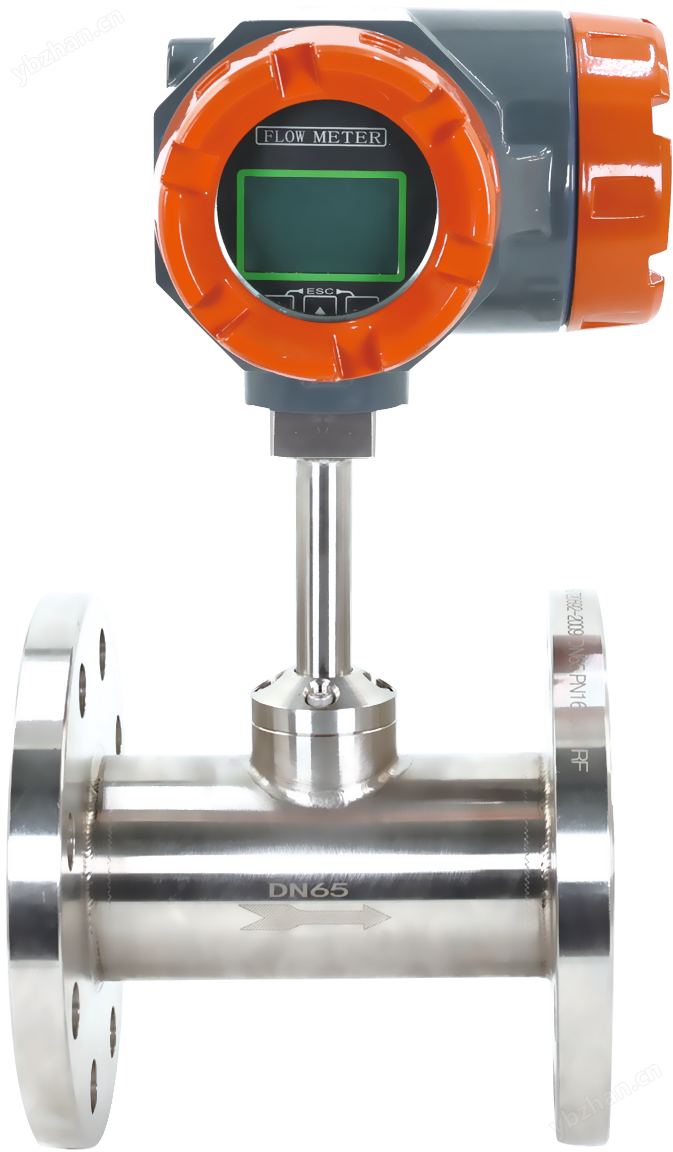

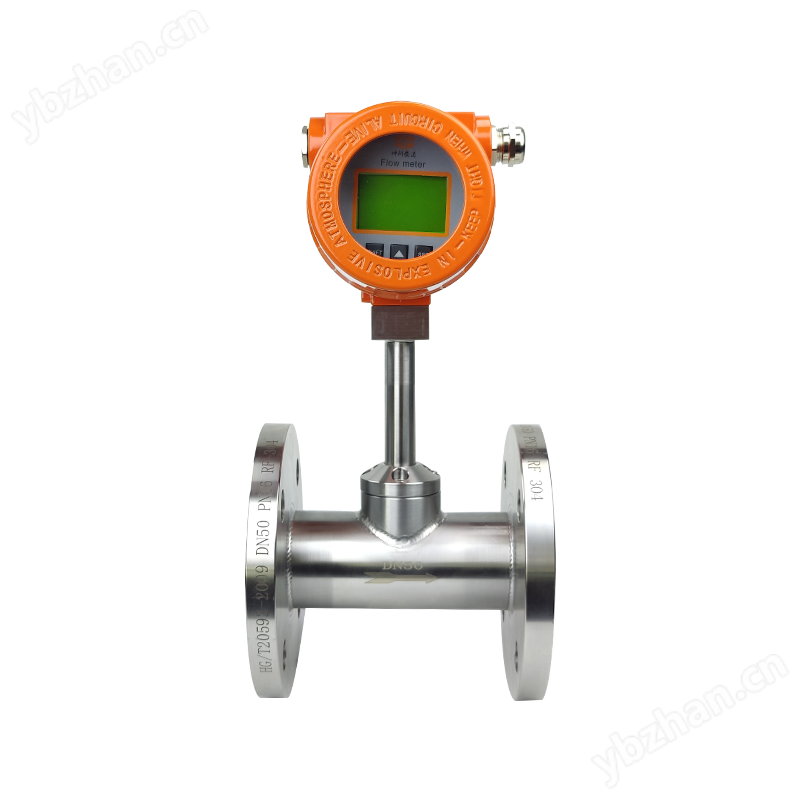

管道式熱式氣體質量流量計

管道式熱式氣體質量流量計技術參數

適用介質：不含水分的氣體

流速范圍：0-60m/s（標準狀態為20℃，0.10133MPa),超出測量范圍請與廠家協商定制

準確度：±1%的讀數 ±0.5%滿量程

重復性：0.2%滿量程

環境溫度-20℃-70℃；

介質溫度-20℃-120℃或-20℃-350℃

適用介質：不含水分的氣體

流速范圍：0-60m/s（標準狀態為20℃，0.10133MPa),超出測量范圍請與廠家協商定制

準確度：±1%的讀數 ±0.5%滿量程

重復性：0.2%滿量程

環境溫度-20℃-70℃；

介質溫度-20℃-120℃或-20℃-350℃

供電電源：24VDC/220VAC

模擬輸出：4-20mA/DC

響應時間：≤1秒

溫度系數：0.05%/℃

通訊接口：串口輸出RS485、HART

在線顯示：液晶顯示瞬時、累積流量和熱量

過程壓力：≤4.2MPa（大于此壓力需與廠家協商定制）

過程連接：鎖緊裝置/球閥連接，法蘭連接，法蘭卡裝，如需其它安裝方式需提前與廠家協商定制

防爆等級：Exd11CT4

防護等級：傳感器IP67；變送器IP65

報警點：繼電器干接點輸出，可選擇上限單報警點或上下限雙報警點

傳感器直徑：3mm/4mm/5mm 探桿直徑：標準為18mm，特殊要求請廠家協商定制

傳感器材質：標準為1Cr18Ni9Ti;304L;哈C;鉭

管道式熱式氣體質量流量計產品用途：工廠壓縮空氣測量 鍋爐的燃氣和空氣送風測 污水處理曝氣測量 火炬氣體測量 鋼鐵廠加氣測量 化肥廠氮氣測量 煉鐵廠高爐煤氣的測量及焦化廠焦爐煤氣的測量 電廠高爐的一次風、二次風的測量 煤粉燃燒過程粉/氣配比控制 煙筒煙道排氣檢測排量 燃料電池工廠各種氣體流量測量 水泥工業豎式磨粉機排放熱氣流量控制 熱處理淬火爐等氫、氧、氮等氣體的控制 化工行業中腐蝕性氣體的測量 天然氣氣測量 實驗室中各種高純氣體的測量 食品加工操作中新鮮空氣的加入 醫藥行業瓶子消毒器中熱空氣的流量檢測 軋鋼廠加熱爐燃氣的測量及控制工業管道中氣體流量測量

采用熱擴散原理，熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術，其典型傳感器元件包括兩個熱電阻（鉑RTD)，一個是速度傳感器，一個是自動補償氣體溫度變化的溫度傳感器。當這兩個RTD被置于介質中時，其中速度傳感器被加熱到環境溫度以上的一個恒定的溫差。另一個溫度傳感器用于感應介質溫度。流經速度傳感器的氣體質量流量是通過傳感元件的熱傳遞量來計算的。氣體速率增加，傳感器傳遞給價值的熱量增多，因此需要供給更多的功率，而電子單元加熱RTD的功率與質量流量成一定的對應關系。
