在當今這個由電子技術驅動的時代，從智能手機、筆記本電腦到汽車電子和航空航天系統，電子設備的復雜性和集成度正以的速度增長。確保每一顆芯片、每一塊電路板、乃至每一個成品電源的功能與性能都符合設計要求，是一項極其重要的挑戰。正是在這樣的背景下，ATE自動測試設備 （Automatic Test Equipment）成為現代電子制造業中的關鍵環節。本文將深入解析ATE系統的基本概念、系統構成及其在電子測試中的關鍵應用。
一、ATE自動測試設備的基本概念解析
ATE自動測試設備，是一種通過計算機控制，自動完成對半導體器件、印刷電路板（PCB）、乃至完整電子成品進行測試、診斷和性能分析的高精度、高效率系統。
其價值主要體現在以下幾個方面：
1、高效率（High Efficiency）： 能夠在極短時間內執行成千上萬次重復性測試，速度遠超人工。
2、高精度（High Accuracy）： 排除人為操作中的主觀誤差和疲勞因素，確保測試數據的客觀性與準確性。
3、高一致性（High Consistency）： 測試流程由程序嚴格定義，保證了測試條件的一致性，從而得出可靠、可重復的測試結果。
4、數據可追溯性（Data Traceability）： 自動記錄和分析大量測試數據，不僅能判斷產品合格與否，還能追溯問題根源，為工藝改進提供依據。
二、ATE系統的組成部分
一個典型的ATE系統是一個高度集成的系統工程，主要包括以下幾個部分：

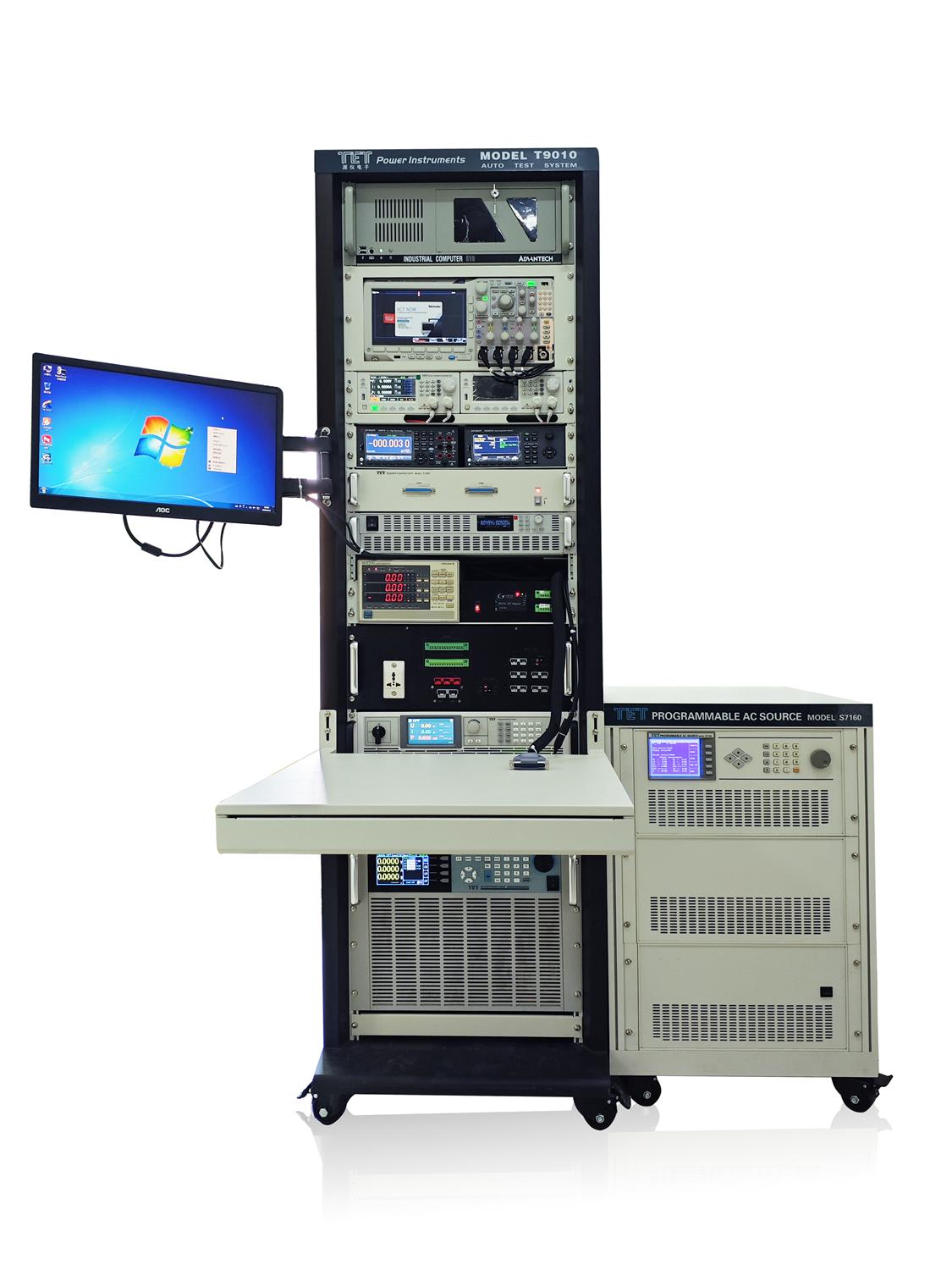

1、測試主機（Test Head）： ATE的中心部件，集成了精密測量單元（如數字萬用表、示波器、信號發生器、頻率計數器等）、交/直流電源和電子負載。它負責執行具體的測量任務。
2、測試夾具（Test Fixture）或探針臺（Probe Station）： 連接測試主機與被測器件（DUT）的接口。對于芯片測試，使用精密的探針卡和探針臺；對于電路板測試，則采用針床夾具。其作用是確保測試信號能夠精確地傳輸?shù)紻UT的特定引腳。
3、計算機與測試軟件（Computer & Test Software）： 這是ATE的控制中心。用戶通過軟件編寫測試程序，定義測試流程、參數、條件和判斷標準。計算機則負責控制整個系統的協調運作，并收集、分析和顯示測試結果。
三、ATE在電子測試中的主要應用
ATE的應用貫穿了電子產品從開發到生產的全過程。
1. 電路板測試
在線測試（ICT, In-Circuit Test）： 使用針床夾具接觸PCB上的所有測試點，檢查元器件的焊接是否正確、元器件參數是否在允許范圍內。它主要檢測制造過程中的缺陷。
功能測試（FCT, Functional Test）： 模擬PCB板的實際工作環境，為其提供電源和輸入信號，驗證其整體功能是否符合設計要求。
2. 電源成品測試
在產品組裝完成后，ATE系統會對成品進行性能測試。例如：
測試服務器能否正常啟動、所有接口能否正常通信。
測試新能源汽車的控制器是否能夠正確響應指令。
測試電源的各項功能是否正常。
3. 可靠性驗證
在研發階段，ATE會與環境試驗設備配合，對器件或系統進行各種環境應力測試，以評估其長期工作的穩定性和壽命。
ATE自動測試設備是電子產業發展的重要基礎。它不僅是確保產品質量的關鍵手段，更是推動技術進步和降低成本的重要力量。從微小的芯片到成品電源，ATE系統的應用無處不在。隨著技術的不斷發展，ATE將繼續以其自動化、智能化的特點，為電子產業的發展提供重要保障。
