概述
磁電流量計是一種速度式流量儀表，兼有旋渦流量計和電磁流量計兩種儀表的優點，無可動部件，計量穩定。能測量導電液體、包括紙漿、泥漿，廢污水及固液兩相懸浮液的體積流量。包括酸、堿、鹽等強腐蝕性液體的體積流量。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業及環保、市政管理、水利建設等領域。
流量計執行Q/WSKFL02《智能磁電式旋渦流量計》產品標準，并按GB3836.1-3836.2 國家防爆電氣產品標準的技術要求進行設計與制造,能確保在爆炸性氣體環境的危險場所安全使用,防爆等級為ExdⅡBT4。
特點
雙供電設計，內部3V-3.6V 鋰電池或24VDC 供電，也可同時供電。
智能一體化設計，功能強大，現場顯示，方便用戶讀取，參數設置修改方便。
信號輸出功能全面：4-20mA 電流輸出、脈沖輸出及RS-485 通訊（可選）。
具有良好的抗振抗干擾能力。
傳感器采用不銹鋼材料制造，耐腐蝕、內部無活動部件，使用壽命長。
下限流量低，量程比寬，測量精度高；
工作原理
流量計是根據卡門渦街及磁電感應原理設計的。當介質流經梯形柱體旋渦發生體時，在其下游兩側便會交替地分離釋放出兩列規則的呈交叉排列的旋渦，在一定的速度范圍內旋渦的分離頻率與流量成正比。
分類
流量計由傳感器和顯示儀兩部分構成,其型式分為：

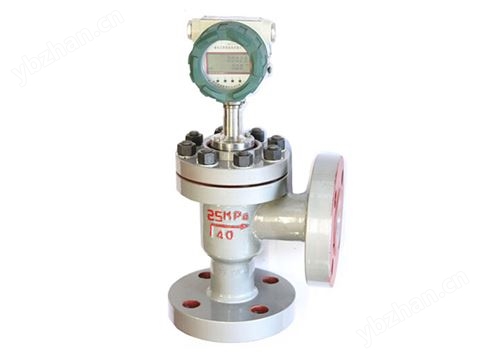

按傳感器結構形式分為直通整體式、直通插入式和直角插入式。
按連接方式分為整體法蘭式、法蘭對夾式、外螺紋活接式和焊接式。
按觀測需要分為一體式和分體式（遠傳）。
按使用環境要求分為普通型和防爆型。
使用條件
環境溫度： -30--+60℃；
相對濕度：≤85%；
大氣壓: 86kPa--106kPa；
介質電導率：≥5μS/cm；
適用介質：水、含油污水、酸堿液；
適用介質溫度：-20℃--+120℃。
主要技術參數
測量介質：導電液體、油水混合物
精確等級：1 級
量程比：25:1
公稱壓力：1、1.6、2.5、4、6.3、10.0、25、42MPa
工作電壓：DC3.6V鋰電池、 DC24V
信號輸出：(DC24V供電時方可輸出信號)
4--20mA電流信號輸出，DC24V供電時負載550Ω（±0.5%）
電壓脈沖信號輸出
RS-485通訊，無奇偶檢驗，波特率可通過組態選擇
流量范圍
型號編制
五神磁電式漩渦流量計選型規格書
