產品簡介
LE-MOA-601LZ通訊型 避雷器在線監測器采用精密鑄鋁外殼，增加了監測器外殼的機械強度和密封性能，安裝尺寸與原監測器相同。原普通監測器的功能保留，在監測器內安裝了以單片機為主的 A/D轉換、光電隔離式RS485 通訊板，通訊端子從監測器下面引出，通訊方式和通訊協議也相同。
產品特點
1.安裝施工簡單、快速：采用DC24V供電，接線方便；采用諧波法分析阻性電流，無需采集PT電壓信號；安裝方便，可實現不停電安裝和更換；配套調試和集成軟件功能強大
2.符合行業規范：產品設計符合數字化遠傳表計相關設計標準、規范要求；符合國網信息安全要求，可迅速接入各類數據管理平臺
3.安全可靠：采用RS485通信接口，工作穩定、可靠
4.測量數據全面，準確：可實現泄漏電流高精度、大范圍測量、高精度測量信號分析；采用數字濾波算法，消除模擬濾波器帶來的“零漂問題"；可計算泄漏電流諧波成份和阻性電流
產品性能
LE-MOA-601LZ通訊型避雷器在線監測器，是將新型氧化鋅閥片、特制取樣器、高性能電磁計數器、毫安表，電腦通訊板等密封在圓形鑄鋁外殼內。密封良好，美觀耐腐蝕。
RS485通訊電路采用了光電隔離技術，其優點有，傳輸距離遠，抗于擾能量強。一條數據線可將多臺監測器連接起來，根據地址碼的不同區分監測器的號碼。產品連接圖
外形結構圖
技術參數
參數名稱 | 參數值 |
標稱放電電流 | 10 kA |
標稱放電殘壓 | ≤3 kV |
方波耐受能力 2ms | 1000 A |
大電流耐受能力 4/10uS | 100 kA |
最小動作電流 8/20uS | 50 A |
數據傳輸 | lora/2.4G 20min/次或RS485實時數據通訊 |
計數范圍 | 0～99（可循環計數） |
電源模式 | 泄漏電流/光伏 |
整機功率 | ≤0.05W |
通訊協議 | Lora/國網微功耗無線傳輸協議 |
通訊模塊功耗 | ≤0.03W |
通訊距離 | ≥500m（空曠地帶） |
泄漏全電流測量范圍 | 100μA～5mA/100μA～10mA |
泄漏全電流測量精度 | ±（標準讀數×2%+5μA） |
阻性電流測量范圍 | 10μA～5mA/10μA～10mA(計算值) |
泄漏阻性電流測量精度 | ±（標準讀數×5%+5μA） |
工作環境溫度 | -40℃~+85℃ |
工作環境濕度 | <95% |
防護等級 | IP67 |
重量 | 小于3kg |
海拔高度 | ≤4000m |

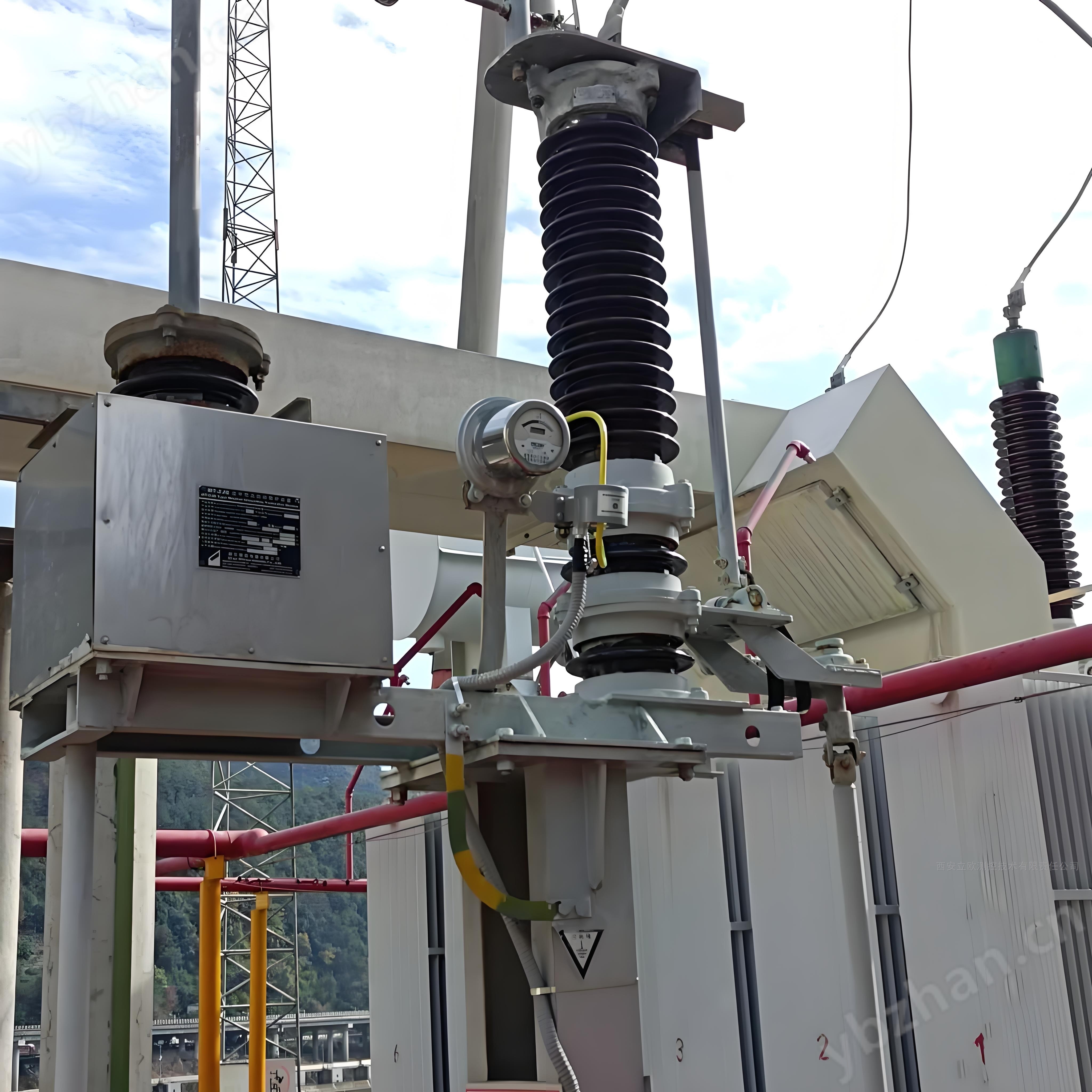

應用案例
