目錄:西安立歐測控技術有限責任公司>>變電在線監測系統>>數字化避雷器監測器>> LE-MOA-601LZ數字化避雷器泄露電流表
| 產地 | 國產 | 加工定制 | 是 |
|---|
產品簡介
數字化避雷器泄露電流表是基于國網智慧變電站數字表計規范進行研發的新一代避雷器監測器。采用 3 位電磁計數器顯示, 全電流采用寬溫自發 OLED 顯示屏設計,在陽光下清晰可見。電流檢測采用全新高精度零磁通電流傳感器,比傳統指針表精度更高。通信部分采用光電隔離的 RS485 和數字化表計 Modbus 通信協議,電源部分也采用電磁隔離電源,可承受 ±15KV 的電壓沖擊,確保使用電氣安全。不銹鋼外殼和全殼底盤設計,防護等級不低于 IP65,符合JB/T 10492-2011 相關要求。
產品特點
1、 安裝施工簡單、快速：無需敷設電源電纜和電壓同步電纜，安裝方便，可實現不停電安裝和更換，配套調試和集成軟件功能強大
2、 符合行業規范：產品通過中國電科院“數字化遠傳表計專項檢測"、江蘇電科院輸變電設備物聯網傳感器、節點設備和接入設備通信協議檢測
3、 安全可靠：符合國網信息安全要求，可迅速接入各類數據管理平臺
4、 測量數據全面，準確：可實現泄漏電流高精度、大范圍測量、高精度測量信號分析；消除“零漂問題"；可計算泄漏電流諧波成份和阻性電流
產品功能
1、自動監測功能：可周期性自動監測避雷器全電流、動作次數及動作時間。
無線通信功能。本功能主要為避雷器監測裝置的LoRa無線通信功能。通過LoRa通訊將避雷器特征量數據上傳至站內匯聚節點設備，每5分鐘完成一次數據上傳。
裝置LoRa通訊符合《Q/GDW 12020-2019輸變電設備物聯網微功率無線網通信協議》，可直接接入輸變電物聯網感知層，無需其他配置。
2、就地顯示功能：避雷器動作計數采用3位電磁計數器顯示。全電流采用刻度表顯示（刻度范圍可配置）?？潭缺碛姓^（綠色）、注意區（黃色）及報警區（紅色）。
3、自動監測功能：可周期性自動監測避雷器全電流、動作次數及動作時間。
4、無線通信功能：本功能主要為避雷器監測裝置的LoRa無線通信功能。通過LoRa通訊將避雷器特征量數據上傳至站內匯聚節點設備，每5分鐘完成一次數據上傳。裝置LoRa通訊符合《Q/GDW 12020-2019輸變電設備物聯網微功率無線網通信協議》，可直接接入輸變電物聯網感知層，無需其他配置。
5、就地顯示功能：避雷器動作計數采用3位電磁計數器顯示。全電流采用刻度表顯示（刻度范圍可配置）。刻度表有正常區（綠色）、注意區（黃色）及報警區（紅色）。
6、報警功能：具備異常報警功能，當監測數據超標、監測功能故障等異常時，實時報警，報警設置可修改，報警信息可實時上傳。
7、表計式外觀：裝置采用表計式外觀結構，與傳統的避雷器監測器安裝尺寸一致，可實現直接替換安裝。
技術參數
參數名稱 | 參數值 |
標稱放電電流 | 10 kA |
標稱放電殘壓 | ≤3 kV |
方波耐受能力 2ms | 1000 A |
大電流耐受能力 4/10uS | 100 kA |
最小動作電流 8/20uS | 50 A |
數據傳輸 | lora/2.4G 20min/次或RS485實時數據通訊 |
計數范圍 | 0～99（可循環計數） |
電源模式 | 泄漏電流/光伏 |
整機功率 | ≤0.05W |
通訊協議 | Lora/國網微功耗無線傳輸協議 |
通訊模塊功耗 | ≤0.03W |
通訊距離 | ≥500m（空曠地帶） |
泄漏全電流測量范圍 | 100μA～5mA/100μA～10mA |
泄漏全電流測量精度 | ±（標準讀數×2%+5μA） |
阻性電流測量范圍 | 10μA～5mA/10μA～10mA(計算值) |
泄漏阻性電流測量精度 | ±（標準讀數×5%+5μA） |
工作環境溫度 | -40℃~+85℃ |
工作環境濕度 | <95% |
防護等級 | IP67 |
重量 | 小于3kg |
海拔高度 | ≤4000m |

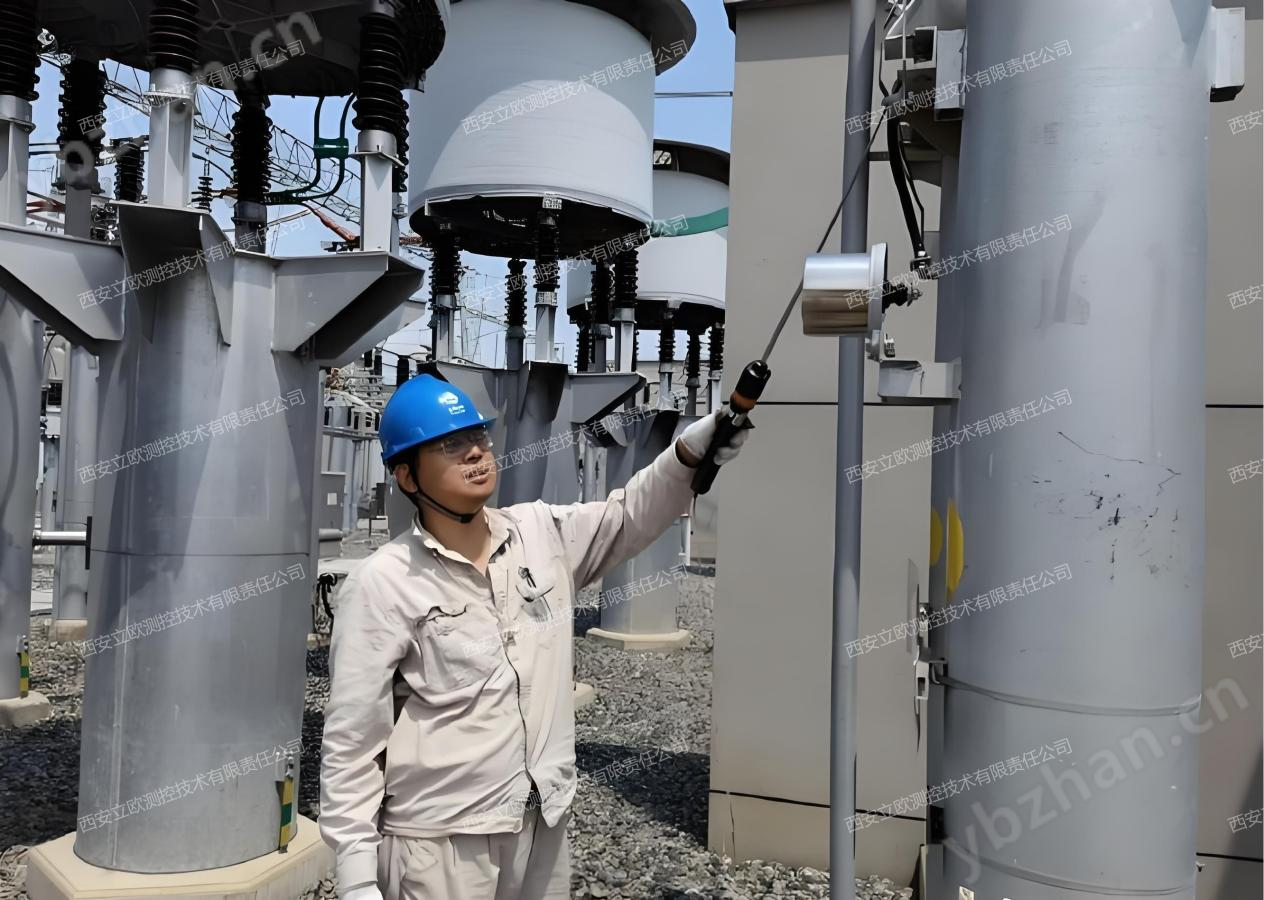

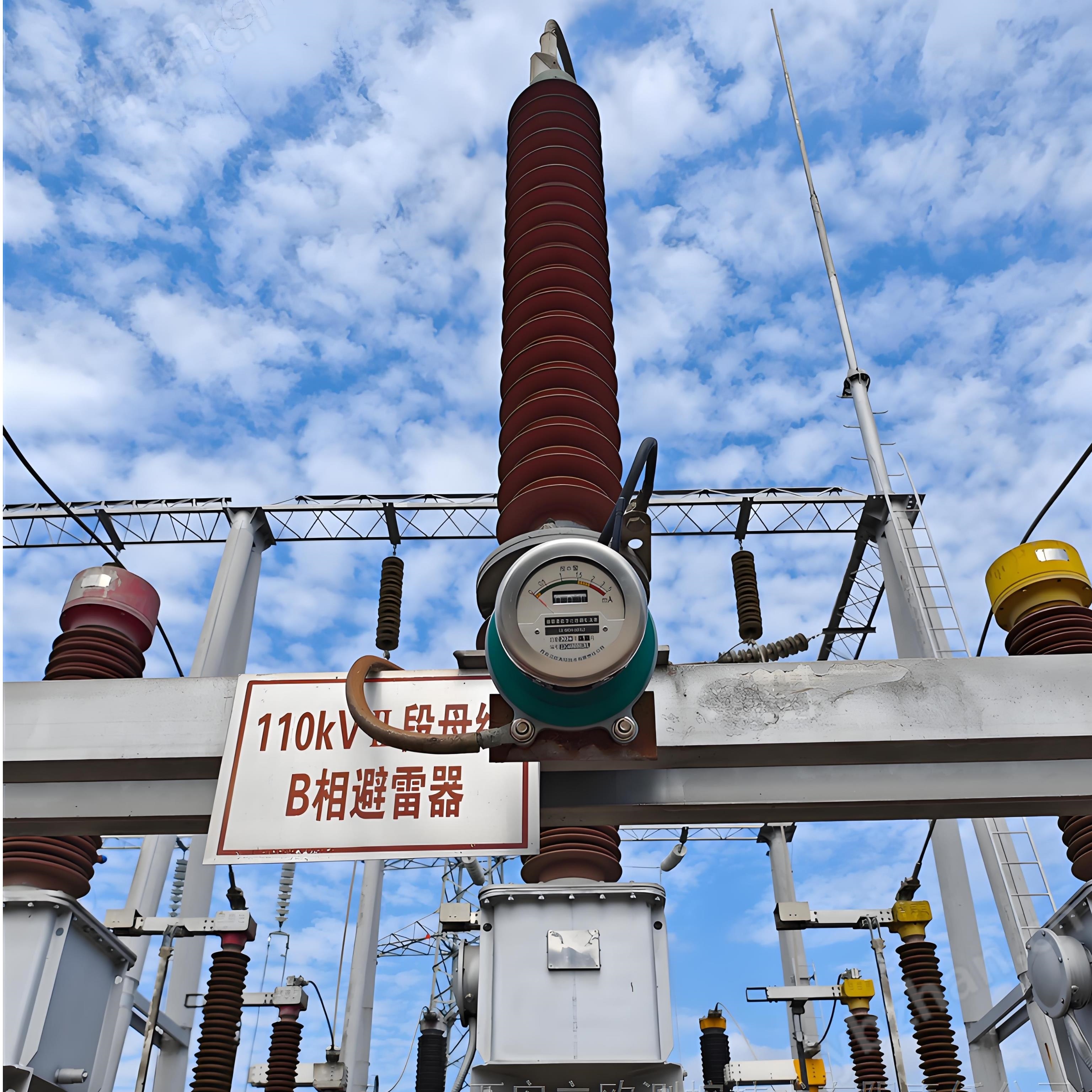

應用案例
