國網輸變電站物聯網協議SF6數字化密度遠傳表計（LE-MD01L）

1. 產品簡介

基于國網輸變電站物聯網協議的有線遠傳式SF6密度繼電器（以下簡稱繼電器）主要用于控制和監視密封容器中SF6氣體的密度。一般應用在SF6高壓開關、中壓開關、氣體絕緣設備（GIS）、變壓器和互感器上，且適合戶外惡劣的環境。該繼電器有二組或三組機械觸點，可以在壓力達到報警、閉鎖或超壓的狀態，及時將信息通過接點信號傳送到目標設備終端。同時該繼電器還配有安全可靠的電路傳送功能，為實現實時數據遠程數據讀取與信息監控建立了有效平臺。可將壓力、溫度、密度等信息及時的傳送到目標設備（一般為電腦終端）由目標設備解析數據控制相應的終端動作。

基于國網輸變電站物聯網協議的有線遠傳式SF6密度繼電器是機械與電子的有機結合，在保障機械觸點的安全情況下，并將有效數據及時通過電流或RS485形式（Modbus RTU協議65、66協議功能碼）傳送到目標設備。目標設備可以實時讀取表內的密度等信息，數據傳送采用了RS485方式，保證了數據的完整性與準確性。電子與機械的結合使數據可靠安全的傳送到設備終端，為終端設備及時有效的做出控制打下了重要的硬件平臺。SF6遠傳式密度繼電器以可靠的機械觸點與安全的電子數傳相結合，必將成為電子監控行業的有力工具。

2. 產品特點

l 不銹鋼全封閉外殼，防水防腐性能好，且外形美觀。

l 氣體密度信號可以遠距離傳送。

l 感溫元件采用進口材料、精度高，補償性能穩定。

l 控制、指示一體。

l 無油化設計，耐振動，耐沖擊性能好。

l 采用進口**的觸點裝置設計，真正的高性能電接點。

l 電子遠傳采用總線形式，減少線路聯接數目。

l 密度采用RS485信號傳送，適合遠距離傳送。

l 機械與電子有機結合，共傳數據，使數據安全可靠。

3. 國網輸變電站物聯網協議SF6數字化密度遠傳表計參數與技術指標

3.1技術參數

數字部分：

測量參數

溫度測量范圍：-40...+60℃

壓力測量范圍(絕對壓力)：100...1000kPa

溫度測量精度：±1℃

壓力測量精度：±1%.FS

計算參數：20℃的氣體壓力值(SF6氣體)         100...1200kPa

        Sf6氣體的密度                      0...100kg/m3

輸出：

數字輸出： RS485接口（隔離型）

數字輸出接口波特率： 9600bps

數字輸出協議：ModBus RTU

接口連接器規格：繼電器插座

使用環境：

溫度：-40...+60℃(-40...+140F)

相對濕度：0...95%RH

壓力： 0 ... 50 bar a(725 psia)

所測氣體：非腐蝕性氣體

其他參數：

工作電源：DC24V±%10

工作電流：6mA±%5

殼體材質：不銹鋼

機械部分：

防護等級：IP65

精度等級：1.5(+20℃）; 2.5(-20 ~+60℃)

測量范圍：-0.1~0.9MPa

環境溫度：-20~+60℃；-40℃(低溫)；-50℃(超低溫)

抗振性能：20m/s²

抗沖擊性：500m/s²(FZ); 300m/s²(F)

密封性能：≤1.0×10^-9Pa.m³/s

接點類型：磁助式電接點

觸點容量：30W/AC50V lmax=1A

絕緣性能：AC2kV 50Hz 1min； 100MΩ（DC500V）

3.2外形尺寸

3.3接線說明

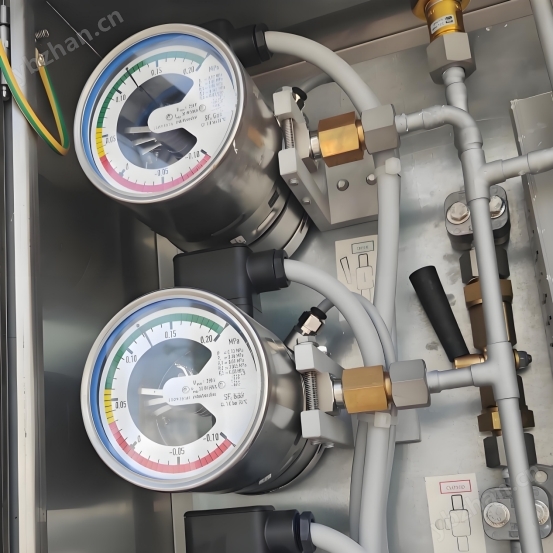

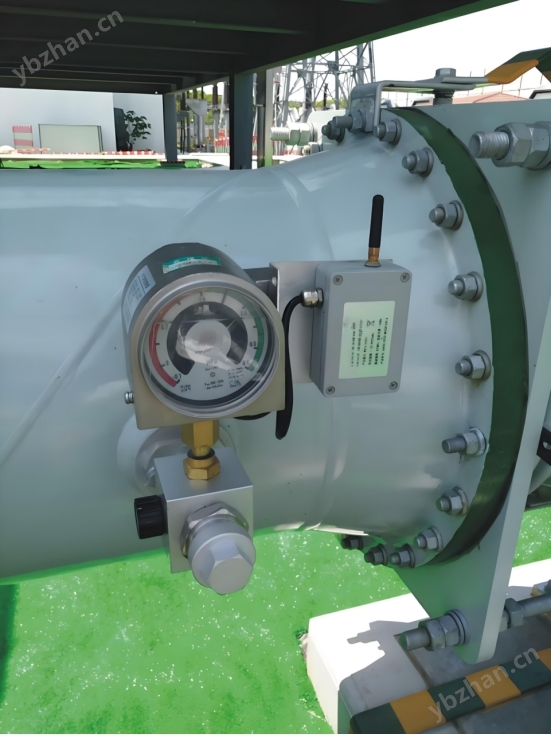

3.4產品外形
