運用 該通用控制器用于HVAC系統的舒適性控制
運用
該通用控制器用于 HVAC 系統的舒適性控制。
可提供二個數字量輸出信號用于2級的開/關控制，或作為一個獨立的三位控制器。主模擬輸入信號可被設定為C0,F0,%或沒有特定單位．
第二個模擬量輸入信號能被用于下列應用程序：
¨ PI限制功能 ( 值和相對值)
¨ 遠程參數設定功能
¨ 設定點的補償
¨ 夏季 / 冬季模式轉換 ( 模擬量或數字量的輸入)(反轉的供熱 / 制冷輸出)
¨ 串級控制功能
¨ 制冷 / 去濕的優先級控制
獨立的數字輸入可提供白天 / 夜間模式轉換．
RWD32/RWD82 控制器即可安裝在開關箱內的標準的DIN導軌上也可用螺絲安裝在保護外殼內．
輸出方式和輔助功能必須在初始化時進行參數設置，詳見維護模式的參數設置流程。

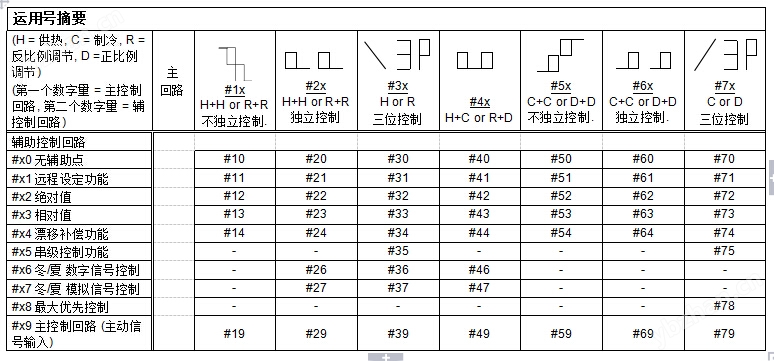

注: 運用的詳細資料清單可向當地的供貨商索取．如：RWD32的第30號運用號的資料代碼為RWD32/30.
菜單顯示描述
PS 3 輔助功能的參數設置
RWD控制器有以下功能的操作按鍵：
SELECT l l 選擇鍵被用來進行確認和儲存參數設置．
通過上下按鍵進行參數的查看和調整．
操作超時
在正常模式下調整設定參數時，如在20秒內無任何操作RWD控制器將自動退出．但是，當處在參數設置的模式時， RWD控制器將將保持為PS參數設置模式直至用戶結束整個參數設置過程．
僅在特定的程序或編程過程中出現相應的特定參數．如：假設第二個模擬輸入未被使用，則X2的值和相應選項均不會出現．
調試軟件(S3341A031EN0)可進行運用號的選擇和參數的調整 ．該軟件是基于WIN95及以上的操作平臺，并可將設定的參數打印．可通過該軟件對參數進行設置，從而使參數不在液晶屏上顯示。
主顯示菜單：
主顯示為：
(a) Q1數字輸出為開或關 ( = off, n = on )
(b) Y1 模擬輸出信號為直流電壓信號． (0 …10V 在液晶顯示屏上的顯示為 0, 1, 2…10)
(a) 白天或夜間的設定點是否被選擇． (R = 白天, ? = 夜間)
(b) X1 的參數值 為°C, °F, %或沒有單位 ．.
其它顯示通過按鍵 “+" , 從主顯示菜單進行各種各樣的參數選擇 ．
對4個參數的設置方式為，先按 l 回車／保存鍵, 通過 s “+" 向上箭頭的加號鍵來增加參數的值，或通過按 t “–"向下箭頭的減號鍵來減少參數的值．當參數達到設定值時，再按 l回車／保存鍵將新的參數值進行保存．
在 20 秒后顯示將會跳轉到主顯示菜單．

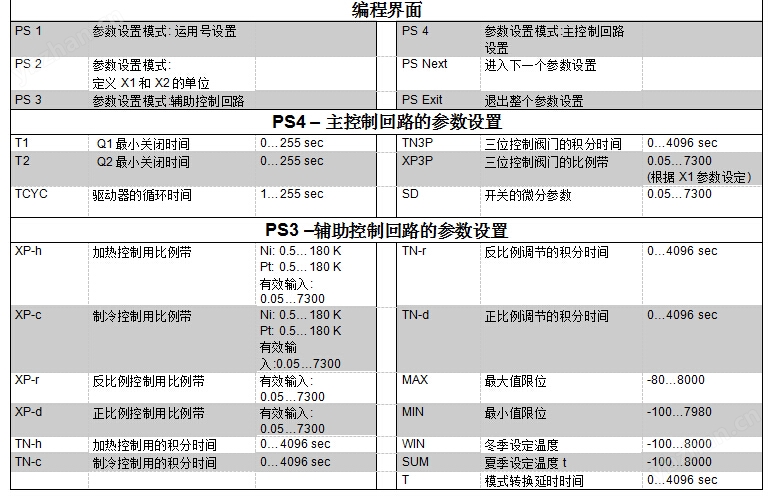

參數設置 (PS) 模式的流程：
同時按上下箭頭5秒鐘即可進入PS參數設置模式．
s ：按向上的箭頭進入后一級菜單界面或增加參數的值.
t ：按向下的箭頭進入前一級菜單界面或增加參數的值.
l ：當顯示圖標時，表示可對各個參數進行編輯和保存．
| 安裝 RWD32/82控制器可以按以下的方法進行安裝:
A 安裝在DIN 導軌上 (EN 50 022-35 x 7.5) ，對于RWD82長度至少為120 mm, RWD32長度至少為170 mm. B 用2 個螺絲安裝在墻上 螺絲的長度至少為40mm(螺絲口徑為f3.2mm.) C 前門面板安裝 e.g. 1x DIN導軌，對于RWD82長度為150 mm, 對于RWD32長度為195 mm, D 安裝在 ARG62.21(僅RWD82)/ARG62.22內．
注解:所有接線端子和外殼之間至少需要 8mm 空間以保證人身安全．
電氣安裝 當控制器所在的環境中有電磁兼容問題EMC時，請使用屏蔽電纜. · The RWD82 的工作電源為交流AC 24 V . · The RWD32 的工作電源為交流AC 220 V .
工作電壓必須滿足EN 60 730的安全超低電壓（SELV）的需求。 使用符合EN60 742的雙絕緣安全變壓器。它們必須能滿足99%連續負載要求。 如果您的系統中使用了幾個變壓器，所有變壓器的G0終端必須可靠接地。 如將超過交流24V的電壓和低電壓連接將損害控制器或連接設備。另外，超過42V的電壓將對人身安全造成傷害。
|
ARG62.21外殼安裝尺寸
