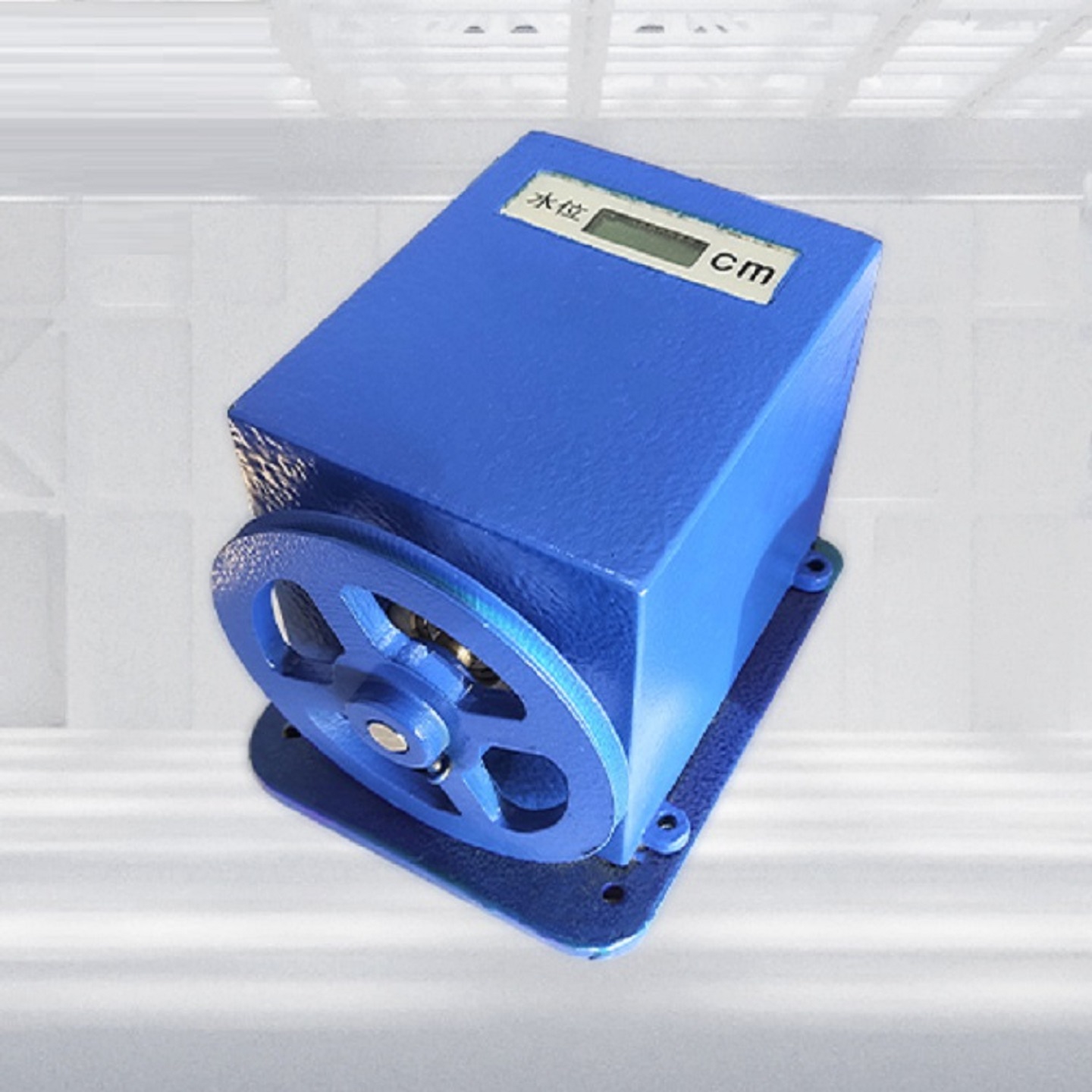

浮子水位計/浮子式水位計/驗潮儀（中西器材）（適合于內徑為20厘米至30厘米的細井和一般測井使用） 型號:SH-SW庫號：M151723
浮子式水位計
型號：SH-SW
類型 監測站、氣象站
規格 L132*W132*H115（mm）
凈重 2.4kg
工作溫度 -40～85°C
工作濕度 0～100 %RH
儲存溫度 -40～125°C
儲存濕度 ＜80%RH（無凝結）
產品概述
浮子水位計由水位傳感器、顯示器、傳感器支架、浮子、懸索、平衡錘、RS485通信接口等部分組成，是觀測水位變化的監測設備，利用浮子跟zong水位升降，以機械方式直接傳動記錄。使用浮子式水位計需有測井設備(包括進水管)，適合岸坡穩定、河床沖淤不大的低含沙河段。
功能特點
浮子傳感：儀器結構簡單，性能穩定，使用及維修方便
格雷碼制：不存在單值性誤cha，讀數無模糊區
結構設計：積木化、標準化、通用化，便于裝配、檢修
關鍵器件：性能穩定，工作
適用范圍
浮子水位計是獨立的水位觀測測量儀器，又可以與電顯示器、閘門開度儀、閘門啟閉機控制系統連接，共同組成計算機綜合顯示、控制系統（如船閘、水電站、抽水蓄能電站、農業灌溉系統，給排水系統等）；配置RS485通信接口的水位儀，可直接與通信機、計算機聯網使用組成水文自動測報系統、水情衛星遙測系統；配置存貯記錄單元的儀器可用于水文站。
浮子水位計適用于長期測量水庫、河流、湖泊、壩體測壓管等的水位變化情況，適合于水文站、水庫站、閘壩站、遙測站、水電站等使用。
注：本儀器適合于內徑為20厘米至30厘米的細井和一般測井使用。
工作原理
本儀器通過浮子感測水位變化，工作狀態下，浮子、平衡錘與懸索連接牢固，懸索懸掛在水位輪的“V”形槽中。平衡錘起拉緊懸索和平衡作用，調整浮子的配重可以使浮子工作于正常吃水線上。在水位不變的情況下，浮子與平衡錘兩邊的力是平衡的。當水位上升時，浮子產生向上浮力，使平衡錘拉動懸索帶動水位輪作順時針方向旋轉，水位編碼器的顯示讀數增加；水位下降時，則浮子下沉，并拉動懸索帶動水位輪逆時針方向旋轉，水位編碼器的顯示器讀數減小。本儀器的水位輪測量圓周長為32厘米，且水位輪與編碼器為同軸聯接，水位輪每轉一圈，編碼器也轉一圈，輸出對應的32組數字編碼。當水位上升或下降，編碼器的軸就旋轉一定的角度，編碼器同步輸出一組對應的數字編碼（二進制循*環碼，又稱格雷碼）。
通用參數
供電電壓：5V～20V DC
測量范圍：0-2000cm
水位變率：< 100厘米/分
分 辨 率：0.1cm
水位輪啟動力矩：< 100克•厘米（0.0098N•m）
準 確 度：≤±2cm或0.2%F•S
顯 示 器：LCD液晶屏
防護等級：IP66
機械參數
水位輪工作周長：32cm
測 量 纜：Φ1mm不銹鋼纜
浮子直徑：10、15cm可選
電參數
格雷碼輸出：10-13位
輸出形式：接點通斷輸出
接觸電阻：≤0.5Ω
絕緣電阻：≥10MΩ
通信接口（選裝）
RS485接口：MODBUS協議或其它
4～20mA模擬量信號輸出
