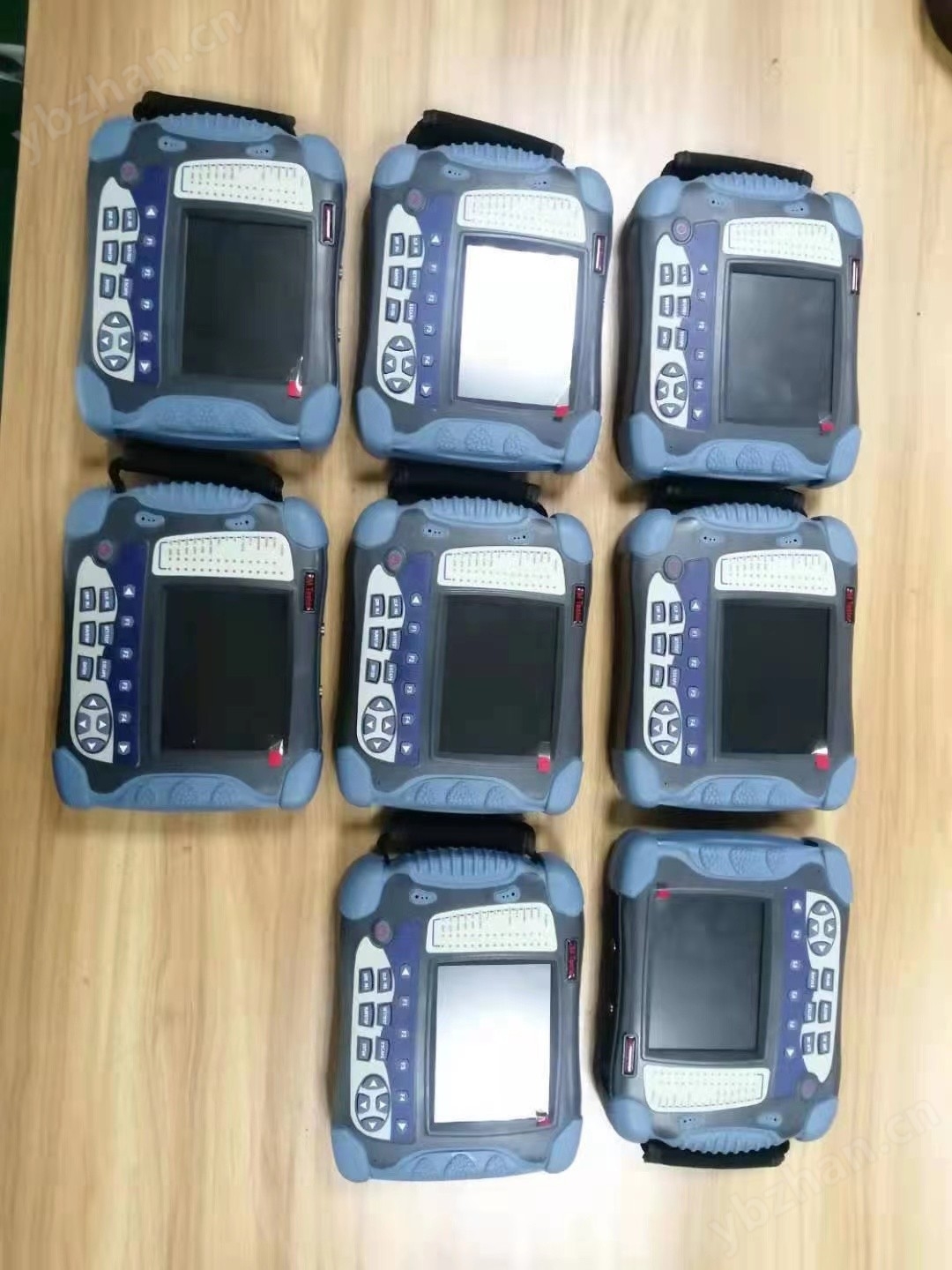

2M數字傳輸分析儀/2M誤碼測試儀 型號:M363269庫號：M363269
2M數字傳輸分析儀適用于測量通信線路數據通信的誤碼率和分析線路故障及原因。可完成對2Mbit/s(E1)系統，N×64k信道傳輸參數測量及日常維護測試。具有兩個2Mbit/s接口，可同時對兩條通道進行測試。
1、產品特點
全中文菜單，彩色寬視角TFT液晶顯示
可進行多任務工作（可以邊測試邊翻閱以前的記錄）
2M數字傳輸分析儀/2M誤碼測試儀
型號:M363269庫號：M363269
2M數字傳輸分析儀適用于測量通信線路數據通信的誤碼率和分析線路故障及原因。可完成對2Mbit/s(E1)系統，N×64k信道傳輸參數測量及日常維護測試。具有兩個2Mbit/s接口，可同時對兩條通道進行測試。
1、產品特點
全中文菜單，彩色寬視角TFT液晶顯示
可進行多任務工作（可以邊測試邊翻閱以前的記錄）
≤9個測試設置存儲，435個測試結果存儲，并可進行掉電記憶
可與PC機通信，實現在微機上存儲，打印測試數據，也可直接連接到微型打印機
可定時開啟、關閉進行測試
具有告|警、誤碼直方圖分析
軟件上網升|級
中英文顯示界面
2、主要功能
1）2M接口測試：
中斷業務和在線誤碼測試
成幀和非成幀信號發生和接收
2M非成幀誤碼性能測試
2M成幀n×64kbit/s通道誤碼性能測試
雙路2M同時檢測
比特誤碼、編碼誤碼、幀誤碼、CRC誤碼、E比特誤碼性能測試
信號丟失、AIS告警、幀遠端告警、復幀遠端告警、幀失步、圖案失步告警測試
頻偏，頻率，電平測試
圖案滑動測試
時鐘滑動測試
直通方式
語音jian聽，具備聽/說(Listen/Talk)功能
脈沖模板測試（選件）
抖動測試（選件）
音頻測試、環路延|時測試
自|動保護倒換時間測試（APS）
告|警、誤碼直方圖分析
G.821、G.826、M.2100誤碼性能分析
三種輸入方式（終接、橋接、監測）
兩種時鐘選擇（內部、提取）
2）同向64Kbit/s接口測試（選件）
中斷業務誤碼測試
比特誤碼
圖案滑動測試
信號丟失、AIS告警
線路信號頻率測試
G.821、M.2100誤碼性能分析
3）以太網接口測試（選件）
Ip Ping測試
網絡時延測試
3、參數：
（1）信號輸入速率： 2048kbit/s ± 100ppm（G.703要求±50PPM）
（2）信號編碼： HDB3、AMI
（3）輸入抖動容限： 10UI 20Hz～2.4Hz; 0.5UI 18～100Hz
（4）輸入均衡特性：衰減符合頻率的平方根規律，在1024kHz 處衰減在0～6dB范圍內。
（5）輸入阻抗：
（5.1）非平衡終接：75Ω
平衡終接： 120W 50Hz～3100kHz反射損耗大于18dB
（5.2）非平衡橋接：大于750Ω
平衡橋接：大于1200Ω
（5.3）非平衡監測：75Ω 26dB增益
平衡監測： 120Ω 26dB增益
50Hz～3100kHz反射損耗大于18dB
（6）信號結構：
（6.1）非幀結構
（6.2）幀結構：PCM30、PCM31、PCM30CRC、PCM31CRC
幀結構符合G.704要求
（7）測試圖案：2E6-1、2E9-1、2E11-1、2E15-1、2E20-1、2E23-1、人工碼
（8）輸出接口阻抗：
（8.1）非平衡 75Ω 符合G.703
（8.2）平衡 120Ω 符合G.703
（9）外時鐘輸入：
（9.1）信號形式： HDB3、NRZ
（9.2）平衡終接阻抗： 120Ω
非平衡終接阻抗：75Ω
平衡橋接阻抗：大于1200Ω
非平衡橋接阻抗：大于750Ω
（10）誤碼插入：無，單個，比例插入10-1～10-7
4、其它參數：
供電：
（1）本儀表傳用電源適配器
INPUT:AC220V 50Hz
OUTPUT:DC 8.4V 1.2A
（2）儀表內部充電電池
4000mAh 7.2V 鋰聚合物可充電電池
工作時間：8小時
充電：關機時充電8小時；開機時充電12小時
尺寸和重量：
長×寬×高：200×160×42mm
重 量： 950g
環境參數：
操作溫度： 0～40℃
儲藏溫度： -30～+70℃
濕 度： 5%～90%非凝結
