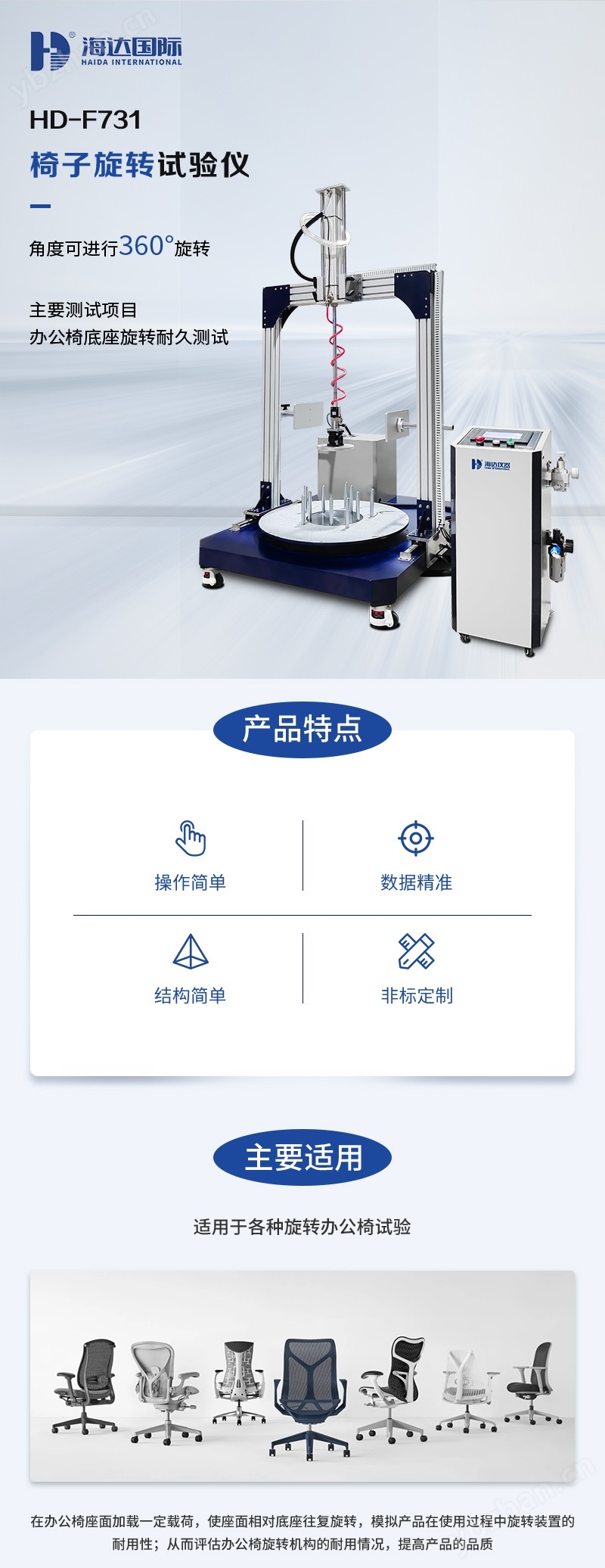

一、產品功能
椅子旋轉試驗儀適用于辦公椅重復旋轉試驗，在辦公椅座面加載一定載荷，使座面相對底座往復旋轉，模擬產品在使用過程中旋轉裝置的耐用性；從而評估辦公椅旋轉機構的耐用情況，提高產品的品質。

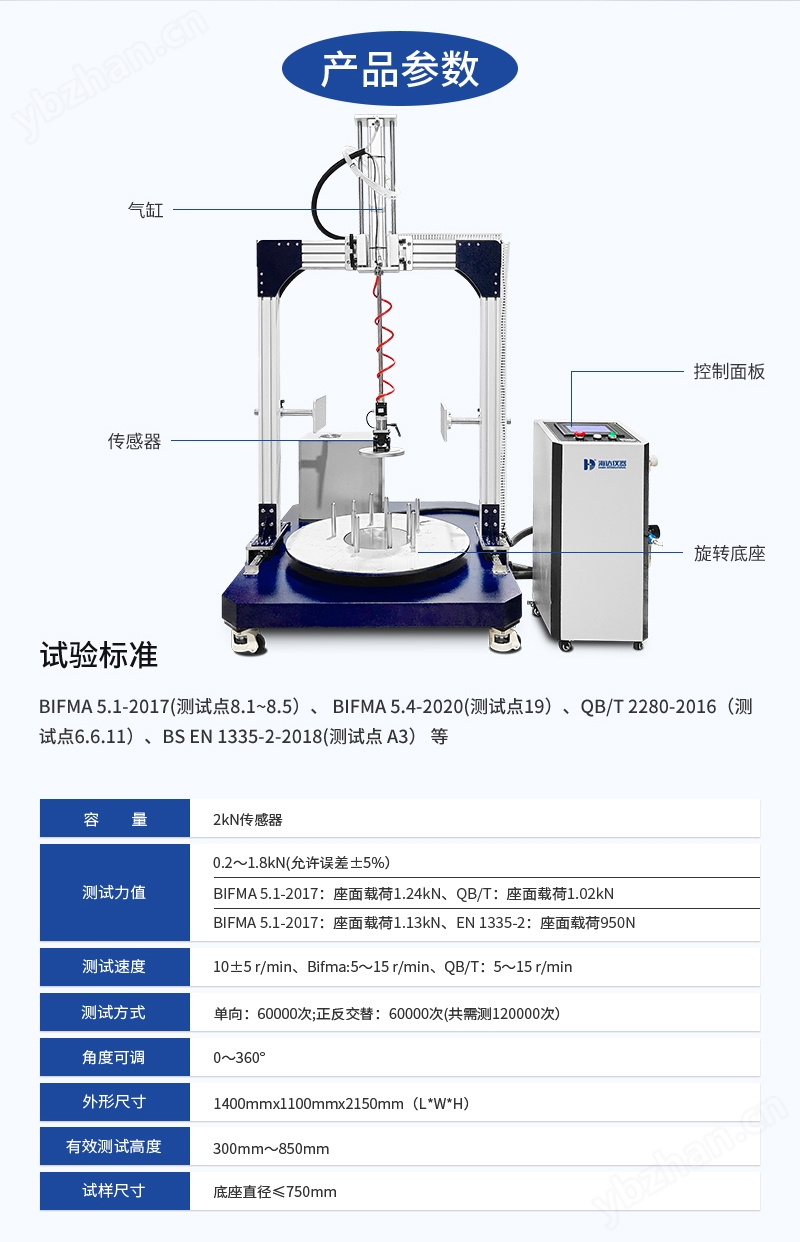

二、主要技術參數
指標 | 參數 | |
容量 | 2kN傳感器 | |
測試力值 | 0.2～1.8kN(允許誤差±5%） | |
BIFMA 5.1-2017：座面載荷1.24kN | QB/T：座面載荷1.02kN | |
BIFMA 5.1-2017：座面載荷1.13kN | EN 1335-2：座面載荷950N | |
測試速度 | 10±5 r/min | |
Bifma:5～15 r/min | QB/T：5～15 r/min | |
測試方式 | 單向：60000次;正反交替：60000次(共需測120000次） | |
控制方式 | PLC控制 | |
顯示方式 | 觸摸屏顯示 | |
角度可調 | 0～360° | |
有效測試高度 | 300mm～850mm | |
試樣尺寸 | 底座直徑≤750mm | |
儀器外形尺寸 | 1400mmx1100mmx2150mm（L*W*H） | |
機臺重量 | 約320kg | |
電源 | 1∮ AC 220V | |
整機功率 | 約850W | |
數據輸出 | USB輸出 | |
主要測試項目 | 辦公椅底座旋轉耐久測試(不適合EN的測試） | |
三、操作原理
將椅子固定在實驗平臺上，如果座位是可調校高低的，將座位調校至最高位置，用PLC控制氣缸加載270LB（Bifma的載荷，GB/T是102Kg）的荷載在座位上，使荷載的重心在主軸中線51～64毫米（2-2.5英寸）的前方，然后調節中心盤的角度，放置限位桿，開始進行測試，并記錄測試過程的數據。
四、試驗標準
BIFMA 5.1-2017(測試點8.1~8.5）、 BIFMA 5.4-2020(測試點19）、QB/T 2280-2016（測試點6.6.11）、BS EN 1335-2-2018(測試點 A3） 等。
五、產品特點
（一）硬件特點
1.設備框架采用鋁型材，表面處理性能良好，外觀色澤艷麗；
2.座面采用氣缸加載，操作更方便；
3.選用進口力值傳感器，配置相應夾具進行試驗，數據精準。
（二）軟件特點
1.控制器采用公司自主研發力值測試軟件，可選旋轉平臺單方向或正反向交替旋轉模式；
2.在正反旋轉模式下可設定任意角度換向及換向停留時間；
3.控制系統采用觸摸屏配PLC，具有斷電記憶和故障報警等保護功能。
六、產品出廠配置
配置 | 名稱（單位） | 明細 | |
標準配置 | 文件（份） | 合格證*1、說明書*1、保修卡*1、配件清單*1 | |
警示標志（張） | 警示標簽*3 | 避免陽光直接照射*1 | |
感電注意*1 | |||
嚴禁敲打碰撞*1 | |||
氣管（條） | Φ8氣管*1 | ||
電源線（條） | 國標*1 | ||
力值傳感器（個） | 2kN*1 | ||
測試夾具（套） | 鋁制圓盤*1、椅子固定夾具*2、旋轉底座限位夾具*1 | ||
選購 | 空壓機（臺） | 建議選購3P以上 | |
電源線（條） | 歐標/美標/南非等 | ||
七、產品配件清單
序號 | 配件名稱 | 品牌 | 配件規格 | 產地 |
1 | 氣缸 | 亞德客 | SE63x500 | 中國/中國臺灣 |
2 | 精密調壓閥 | 亞德客 | GPR40010H | 中國/中國臺灣 |
3 | 力值傳感器 | 泰科思 | F2801-200KG | 德國 |
4 | 變頻器 | 德力西 | CDI-EM60G0R75S2 | 中國 |
5 | PLC | 匯川 | H1U-1410MT-XP | 中國 |
6 | 觸摸屏 | 昆侖通態 | TPC7032KT | 中國/中國臺灣 |
7 | 立式減速馬達 | 歐邦 | GV-32-750-80-A | 中國 |
注：海達儀器始終致力于產品性能和功能的更新及改進，基于該原因，產品技術規格、外觀亦會相應改變。
