產品概述：Eby-GWR2000 系列導波雷達液位計是上海毅碧自動化儀表有限公司專為高精度、穩定型液位監測場景研發的工業級物位測量儀表。該產品基于時域反射（TDR）工作原理，通過同軸型導波探頭精準傳導微波脈沖，不受介質溫度、壓力、密度波動干擾，適配常壓、常溫工況下的各類液體連續測量。結合 24VDC 兩線制供電、4-20mA+HART 雙輸出及現場液晶顯示功能，兼具測量精準、安裝便捷、調試靈活、適配性強等優勢，廣泛應用于石油、化工、水處理、食品醫藥等行業的小型儲罐、緩沖罐、反應釜等設備的液位實時監測與自動控制。
一、核心技術參數
1. 測量性能
測量原理：時域反射（TDR）導波雷達技術
量程范圍：0-600mm（頂裝同軸型）
測量精度：±2mm
重復性：±1mm
分辨率：0.1mm
響應速度：≤0.2s
測量介質：介電常數≥1.4 的各類液體（清水、油品、酸堿溶液、粘稠介質等）
2. 工況適配參數
過程溫度：常溫，最高 50℃
過程壓力：0.007-0.12MPa（常壓、微正壓、微負壓工況）
環境溫度：-20℃~+60℃
防護等級：IP67（防水、防塵，適配戶外及惡劣工業環境）
防爆等級：ExiaIICT6（本質安全型，可用于易燃易爆危險區域）
3. 電氣特性
供電電源：24VDC（±10%），兩線制回路供電
功耗：≤22.5mA（低功耗設計，適配回路供電場景）
輸出信號：4-20mA 模擬量 + HART 數字通信協議（支持雙向通訊、遠程調試、參數配置）
故障輸出：故障狀態下輸出 22.5mA（便于系統識別異常）
現場顯示：集成 LCD 液晶顯示屏，實時顯示液位高度、百分比、電流值、故障代碼
4. 過程連接與材質
安裝方式：頂裝式（無需改造罐體，直接安裝于容器頂部）
過程連接：DN50 PN10 RF 突面法蘭
接液材質：304 不銹鋼（耐常規腐蝕、機械強度高、適配多數中性及弱腐蝕性介質）
法蘭標準：符合 HG/T20592-2009（化工部標準），密封可靠、通用性強
探頭類型：同軸型（套管式結構，抗干擾能力強，屏蔽罐內雜波干擾）
二、產品核心優勢
1. 高精度測量，穩定性好
2. 工況適配性強，不受環境干擾
3. 電氣設計優化，兼容工業控制系統
4. 安裝便捷，維護成本低
5. 安全可靠，適配危險場景
三、產品結構與工作原理

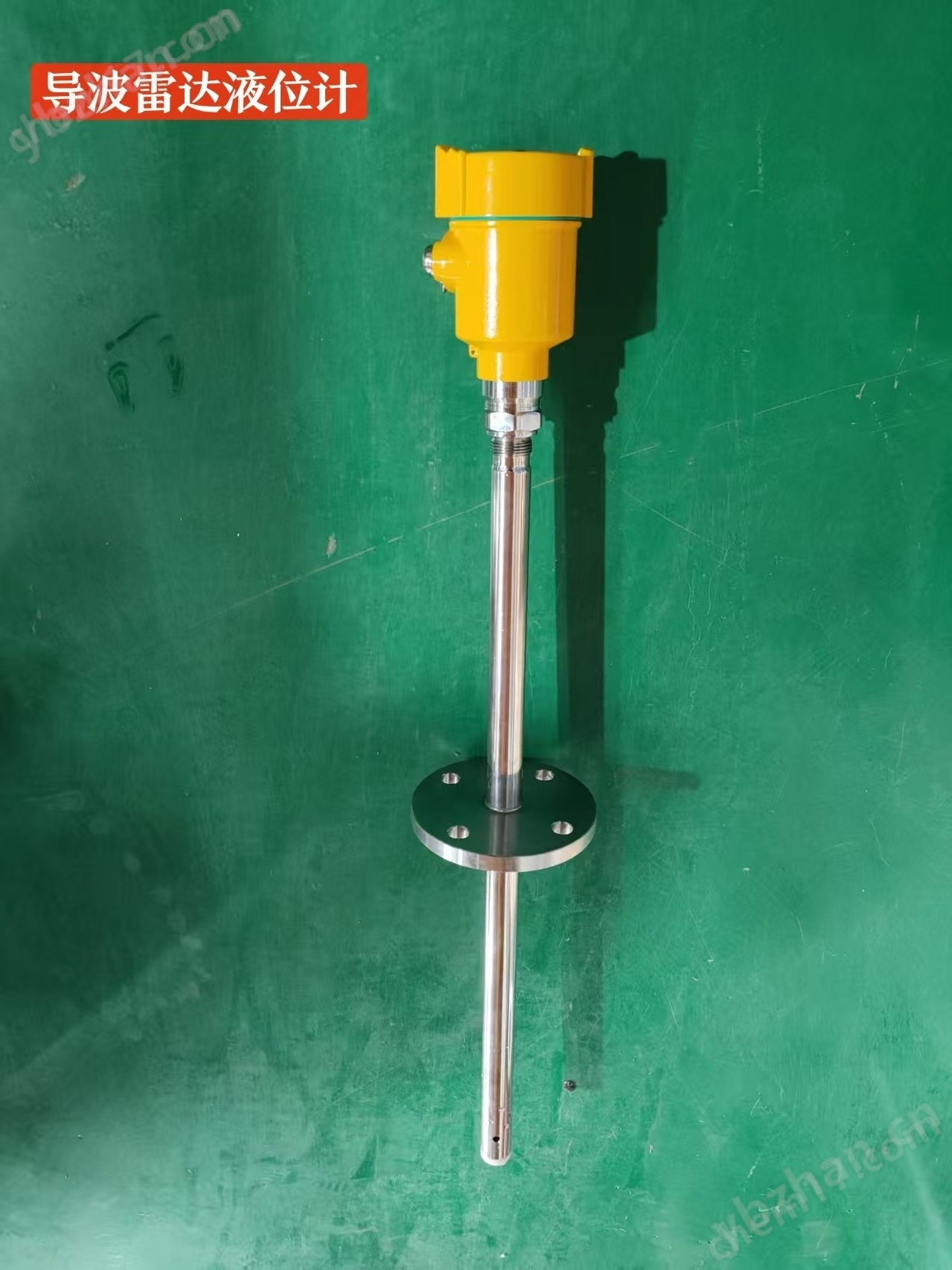

1. 產品結構
電子表頭：集成微波發射 / 接收模塊、信號處理單元、LCD 顯示屏、HART 通訊模塊、接線端子，負責信號發射、數據處理、信號輸出與現場顯示。
過程連接法蘭：DN50 PN10 RF 304 不銹鋼法蘭，實現設備與容器的密封連接，固定探頭位置。
同軸型探頭：304 不銹鋼套管式結構，內部為導波桿、外部為屏蔽套管，引導微波脈沖定向傳播，反射信號精準回傳。
2. 工作原理
四、典型應用場景
石油化工行業：小型原料儲罐、添加劑儲罐、緩沖罐的液位監測，適配汽油、柴油、潤滑油、醇類、酸堿溶液等介質。
水處理行業：清水池、污水調節池、加藥罐的液位連續測量，適配市政污水、工業廢水、凈水等場景。
食品醫藥行業：糖漿罐、飲料儲罐、藥液緩沖罐的液位監控，304 不銹鋼材質符合衛生級要求，適配食品級介質。
輕工制造行業：涂料罐、油墨罐、膠粘劑儲罐的液位監測，適配粘稠介質、高泡沫介質測量。
電力冶金行業：工業水箱、冷卻水池、酸堿廢液罐的液位控制，適配常壓、常溫下的各類工業液體。
五、安裝與調試說明
1. 安裝要求
采用頂裝式安裝，法蘭安裝面需保持水平，同軸探頭垂直浸入介質，避免傾斜導致測量誤差。
探頭需避開罐內進料口、攪拌器、內構件等障礙物，確保探頭周圍無干擾物，距離罐壁≥50mm。
法蘭密封墊選用耐溫、耐介質材質（如四氟墊、橡膠墊），確保密封無泄漏。
2. 調試方法
接線：嚴格遵循兩線制接線規范，24VDC 電源正負極對應接入，避免反接損壞設備。
現場調試：通過 HART 手操器或儀表表頭按鍵，設置量程（0-600mm）、單位、零點校準、滿量程校準等參數。
遠程調試：通過 HART 協議連接 DCS/PLC 系統，遠程讀取液位數據、修改參數、診斷故障，無需現場操作。
