LSSF-355 LSSF-420砂水分離器CAD安裝圖

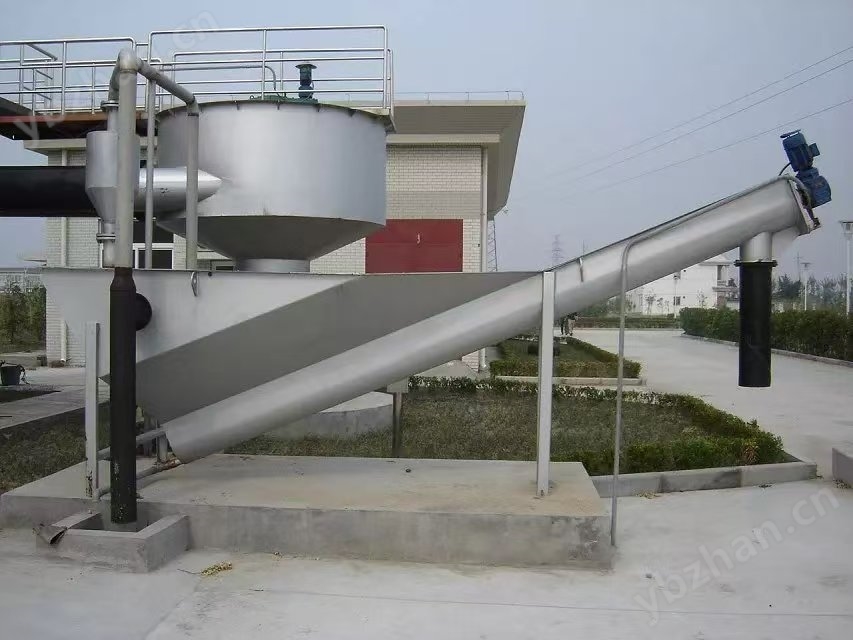

LSSF型螺旋砂水分離器主要用于分離出砂水混合液中的砂粒。主要組成有：沉淀槽、排出口、進出口法蘭、帶排放槽的內部溢流堰、V型鋼支架、無軸螺旋和檢查孔的蓋板。底部設排出口用于放空。螺旋由法蘭連接齒輪電機驅動。
螺旋式砂水分離器安裝傾角在20°—30°之間，砂水混合液從進水管進入水箱，混合液中比重較大的顆粒（如砂粒）由于自重面下降沉積于螺旋槽底部，在螺旋的推動下，物料沿斜置的U型槽底部提升，離開液面后，繼續上移一段距離，砂粒中的水份逐漸在螺旋槽中的間隙中流回水箱，砂粒也逐漸干化在出料口處，依靠自重落入其它輸送裝置。上清液則不斷的從排水管中流出。達到砂水分離目的。
LSSF-355 LSSF-420砂水分離器CAD安裝圖技術要求：
（1）砂水分離器運行平穩，無振動、撞擊或異常響聲。
（2）砂水分離器、無軸螺旋有足夠的強度和剛度，確保砂粒暢通，不滯阻。
（3）驅動裝置位于砂水分離器上端，無須聯軸器，與無軸螺旋直聯。
（4）砂水分離器設機械、電氣雙重過載保護裝置，具有自動限載作用，能滿足間歇或24h連續運轉。
（5）砂水分離器U型槽內設可換襯條。
（6）砂水分離器U型槽內密封嚴密，運行中無滲漏現象、且便于拆卸維修。
（7）砂水分離器無軸螺旋在軸向有不小于10mm可調整空隙。
驅動電機、減速機采用SEW。
砂水分離器配置清單如下：
序號 | 分項 | 部件 | 材質及規格 | 品牌 |
1 | 主要參數 | 設備型號 | SFL-300 | |
設備外徑 | 300mm | |||
處理量 | 17L/S | |||
安裝角度 | 30° | |||
出砂口高度 | 1800mm | |||
2 | 殼體 | 外殼 | 厚3mm，304不銹鋼 | 國標 |
蓋板 | 厚3mm，304不銹鋼 | 國標 | ||
支撐腿 | 50*50*4方管，304不銹鋼 | 國標 | ||
出砂口 | 厚3mm，304不銹鋼 | 國標 | ||
3 | 驅動部件 | 驅動電機 | 0.75kW，IP55 | SEW |
電機罩 | 配套，304不銹鋼 | 國標 | ||
電機固定板 | 厚10mm，304不銹鋼 | 國標 | ||
4 | 螺旋主體 | 無軸螺旋片 | φ240mm，厚度20mm，螺距240mm，材質耐磨16Mn鋼 | |
襯板 | 尼龍，外徑275mm，厚度10mm | |||
襯板固定件 | 304不銹鋼 | 國標 | ||
5 | 電控系統 | 電控柜 | 外殼304不銹鋼，室外雙層門 | 電氣元件西門子/施耐德 |

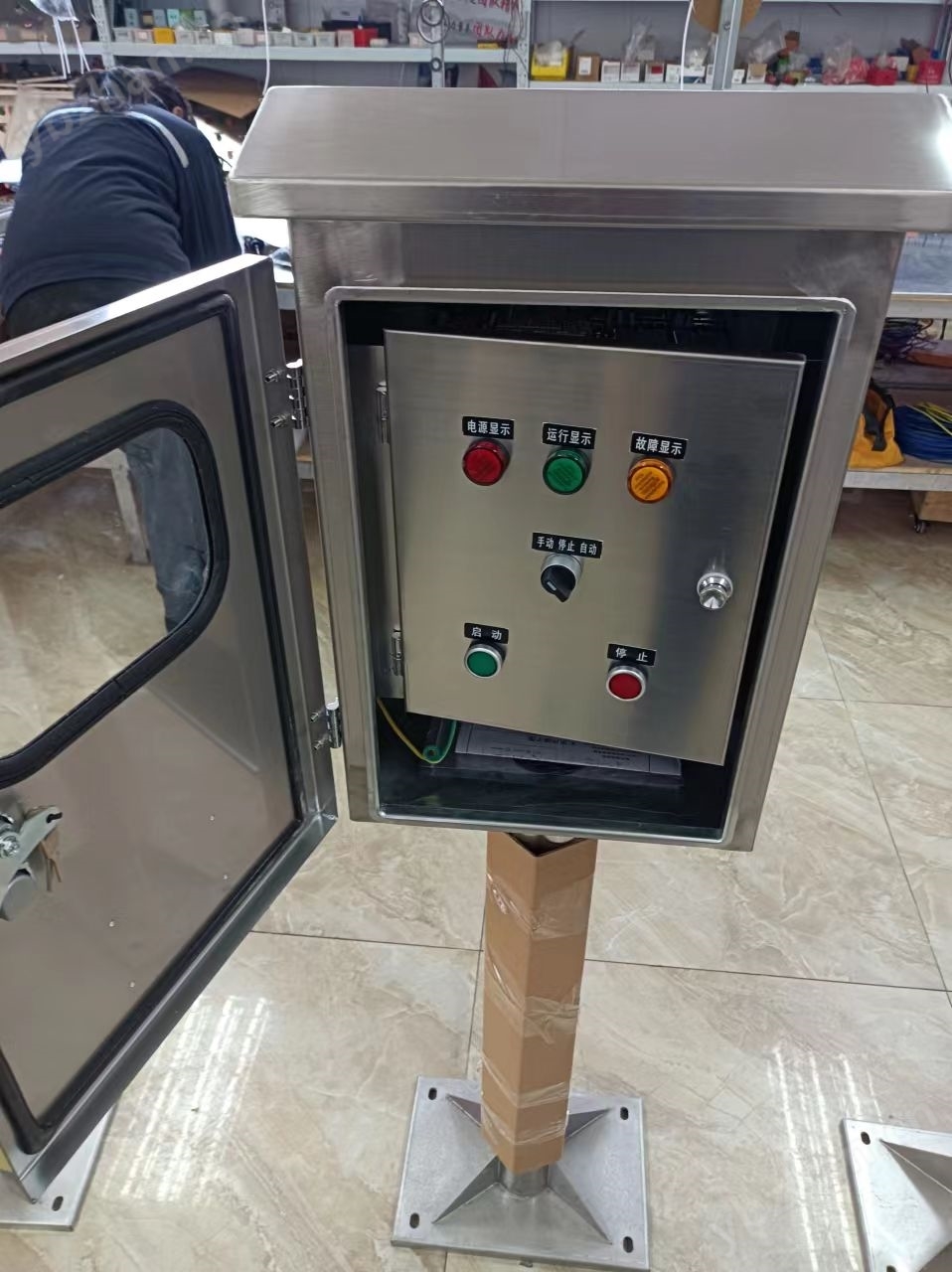

LSSF-355 LSSF-420砂水分離器不銹鋼控制柜及現場就地按鈕箱（一控一）。
現場控制箱由江蘇杜安環保配套提供，控制箱采用可透視雙層門，不銹鋼304材質，支架也采用不銹鋼304材質，可牢固固定；板件厚度不小于1.5mm，室外防護等級為IP55，室內防護等級不低于IP4X，箱內安裝保護開關、控制開關和邏輯元件等，面板安裝多功能表、轉換開關、開、停按鈕和急停按鈕、運行指示燈，當設備出現故障時，能停止設備的運行。
江蘇杜安環保根據提供設備的性能要求及上述控制要求，生產時提出完整的每臺控制箱的電氣控制原理圖，接線圖、電氣元件位置總圖、具體接線圖標號和電氣元件配置一覽表。
需具有“斷路器、交流接觸器、熱繼電器（如需）、變頻器（如需）”等一次元器件及運行功能，主要電氣元器件（斷路器、接觸器、熱繼電器）采用施耐德、ABB或西門子產品。
