| 多達 8 個高分辨率通道 使用 PicoScope 4000A 系列提供的 2、4 或 8 個高分辨率模擬通道，您可以輕松查看音頻、超音頻、振動和電源波形，分析復雜系統的定時，以及同時在多個輸入上執行各種精確測量任務。該示波器小型、緊湊，占用空間少，但是最小空間距離為 20 mm 的BNC 連接器仍然能夠容納所有通用的示波器和附件。 盡管外觀緊湊，但絲毫不影響其性能。PicoScope 4000A 系列具有 12 位的垂直分辨率、20 MHz 帶寬、256 MS 緩存以及 80 MS/s 的高速采樣速率，能夠提供各種精確的測量結果。由于最多具有 8 個通道，這些示波器可以分析多個串行總線（例如UART、I2C、SPI、CAN 和 LIN）以及控制和驅動信號。 |  |
| 為什么選擇 PicoScope 4000A 系列示波器？ PicoScope 4000A 系列在一個緊湊的 USB 3 連接的基于 PC 軟件包內，可提供 20 MHz 帶寬、低噪音、12 位分辨 率、深度捕捉內存以及集成函數和任意波形發生器，且用戶 界面友好。 此系列的示波器特別適合于在電力、機械、音頻、激光、 雷達、超音頻、NDT 和預測性維修系統上工作，需要對 各種重復或單沖長時波形進行精確測量和分析的工 程師、科學家和技術人員。 PicoScope 4000A 系列與具有 8 位分辨率和有限捕捉 內存的傳統示波器或需要昂貴大型機的卡式數字儀 不同，能夠提供以下好處： ? 提供 PicoScope 6 用戶界面，帶時域和頻域波形視圖。 ? 使用 DeepMeasure™，可針對每個已觸發的采集，最 多可自動測量 100 萬個波形周期上的重要波形參數。 ? 可解碼 18 種行業通用的串行總線標準。 ? 具有可提供對硬件進行直接控制的應用程序編程接口。 ? 作為標準配置，還包括五年質保。 | 適用于各種應用，包括： ? 電源啟動測序 ? 7 通道音頻系統 ? 多傳感器系統 ? 多相位驅動和控制 ? 預測/預防維護 ? 復雜內嵌系統開發 ? 電源諧波分析 ? 振動分析和診斷 ? 長時波形捕捉 ? 潤滑油分析 ? 聲波發射分析 ? 油況傳感器 ? 機器監控 ? 電機狀況監控和電機電流特征分析 ? 基于型號的電壓和電流系統 |  |
功率測量
PicoScope 4000A 系列特別適合于針對高壓和電流及低壓控制信號進行的各種功率測量。為了獲得結果，請將 Pico 差分電壓探針（TA041 或 TA057）與電流卡夾 (TA167) 或探針（TA167、TA325 或 TA326）組合使用。為了提高電源設計的效率和可靠性，示波器可顯示和分析待機功耗、涌浪電流和穩態功耗。PicoScope 對真實 RMS、頻率、峰間電壓和 THD 等參數的內置測量和統計，可以實現電力質量的精確分析。
非線性負載和現代電力轉換設備可產生具有顯著諧波含量的復雜波形。這些諧波會導致設備和傳感器內部不斷變熱、變速驅動器內點火不良，以及電機內轉矩脈動，從而降低其效率。12位 PicoScope 4000A 系列能夠精確測量失真，典型情況下可高達第 100 次諧波。在供應側，還可以檢查電壓驟升、驟降、抖動、中斷以及長期的電壓和頻率變化等電力質量問題，確保其符合規定標準。
在 3 相配電系統中，在各相之間特征化和平衡負載非常重要。由于具有多達八個通道，PicoScope 4000A 系列可監控 3 相及中性系統中所有 4 根導線上電流和電壓的波形。這有助于識別可能導致斷路器跳閘或變壓器和導線過熱的各種失配現象。
| DeepMeasure™ 一個波形，數百萬個測量。 波形脈沖和周期的測量對于電氣和電子設備性能的驗證非常關鍵。DeepMeasure 可提供重要波形參數的自動測量，如脈沖寬度、上升時間和電壓等。對于每個已觸發的采集，最多可以顯示 100 萬個周期。可以方便地對結果進行排序、分析并與波形顯示關聯。 復雜內嵌系統 當使用示波器調試內嵌系統時，您可能會很快用完各個通道。您可能需要將 I2C 或 SPI 總線同時視為多個電源導軌、DAC 輸出和邏輯信號。由于具有多達八個通道，PicoScope 4000A 系列可處理所有這些問題。選擇解碼最多八個串行總線（同時顯示模擬波形和已解碼數據），或解碼串行總線和其他模擬或數字信號的組合。PicoScope 在所有通道上提供高級觸發功能，這樣您可以搜索欠幅脈沖、脈沖損失和噪音，以及使用 4 個輸入的布爾邏輯觸發器來查找各種數據模式。 |  |
 | 分屏顯示 PicoScope 6 軟件一次性最多可以顯示 16 個示波器和頻譜視圖，使比較和分析更為清晰。可以自定義分屏顯示，以便顯示您所需的任意波形的組合，顯示多個通道或同一信號的不同變量。此外，所顯示的每個波形具有單獨的縮放、平移和濾波設置，以獲得的靈活性。除了能夠使用比示波器固定顯示器大許多倍的監視器外，這些功能也是選擇 USB 示波器而不是傳統桌面型號的的更多原因。 |
| PicoScope 性能和可靠性 我們?cè)跍y(cè)試和測量行業具有超過 25 年的經驗，深知什么對于示波器比較重要。通過將大量功能作為標配，PicoScope 4000A 系列物超所值。PicoScope 6 軟件包括串行解碼和遮罩容限測試功能，并通過免費升級定期提供新的功能，確保您的設備不會很快過期。所有 Pico Technology 設備均在客戶反饋的幫助下進行了優化。 放大和捕捉每個細節 PicoScope 縮放功能使您能夠更加詳細地查看信號的每個細節。使用簡單的指向和點擊工具，您可以同時在雙軸上快速放大，顯示信號的每個細節，而撤銷縮放功能使您可返回原先的視圖。 |  |
| 色彩余暉模式 高級顯示模式讓您能夠疊加查看新舊數據，但新數據的顏色或陰影更亮一些。這便于發現脈沖波形干擾與壓差以及估算其相對頻率。在模擬余輝、數字顏色或自定義顯示模式之間選擇。 |  |
| 數學通道 通過 PicoScope 6，您可以針對輸入信號和參考波形執行很多數學計算。使用簡單函數的內置列表（如添加和轉換），或打開向?qū)Ч骄庉嬈鞑?chuàng)建涉及三角函數、指數、對數、統計數據、積分和衍生工具、濾波器、平均值和峰值檢測的復雜函數。 |  |
| 頻譜分析儀 單擊按鈕，您可以打開新窗口以顯示關于所選擇通道的頻譜圖，可達示波器的帶寬。一整套設置可使您控制許多光譜帶、窗口類型與顯示模式。可將一系列自動頻域測量值（包括 THD、THD+N、SINAD、SNR、SFDR 和 IMD）添加到顯示中。您甚至甚至可以一起使用 AWG 和頻譜模式來執行掃描標量網絡分析，可以將遮罩容限測試應用于頻譜顯示以加快發現故障的速度。 |  |
自動測量
PicoScope 可使您自動顯示用于故障排查與分析的自動化測量值表：提供 15 種示波器模式和 11 種頻譜模式的測量值。
利用內置的測量數據，您可以看到平均和標準偏移、各測量值的和最小值以及實時值。您可以在各視圖上按需添加盡可能多的測量。每個測量包括顯示其可變性的統計參數。有關示波器和頻譜模式中提供的測量值的更多信息，請參閱規格表中的“自動測量”。
| 示波器模式測量值 | 頻譜模式測量值 |
| 任意波形和函數發生器 此外，PicoScope 4000A 系列中的所有型號均具有內置的低失真、80 MS/s、14 位任意波形發生器 (AWG)，可在產品開發過程中用于模擬丟失的傳感器信號，或在整個預期工作范圍內對設計進行應力測試。可以從數據文件中導入波形，或者使用內置圖形 AWG 編輯器創建并修改。 函數發生器還包括高達 1 MHz 的正弦波、方波和三角波，以及 DC 電平、白噪聲和更多標準波形。還有電平、偏移和頻率控制，以及可掃描各種頻率的高級選項。當與頻譜峰值保持選件組合時，可創建一種用于測試放大器與濾波器響應的強大工具。 |  |  |
串行解碼
PicoScope 4000A 系列示波器標配包括所有通道的串行解碼功能。PicoScope 軟件可以解碼 1-Wire、ARINC 429、CAN、DALI、DCC、DMX512、Ethernet 10Base-T、FlexRay、I2C、I2S、LIN、Manchester、Modbus ASCII、Modbus RTU、PS/2、SENT、SPI 和 UART 協議數據，隨著免費軟件的升級，以后將開發和提供更多的協議。
可以以您選擇的格式顯示解碼數據：以圖形方式、以表格方式或者以兩者同時顯示。
? 圖形格式在公共時間軸上的波形下方顯示解碼數據，錯誤幀標記為紅色。可以縮放這些幀以調查噪聲或失真問題。
? 表格格式顯示已解碼幀的列表，包括數據以及所有標記和標識符。您可以設置濾波條件從而僅顯示您感興趣的幀、搜索具有特定特性的幀或者定義程序在列出數據之前將會等待的開始方式。
PicoScope 還可導入電子表格來將十六進制數據解碼到用戶定義的文本字符串中。
| 信號完整性高 細致入微的前端設計與屏蔽可減少噪音、串?dāng)_和諧波失真，意即我們能夠自豪地詳細發布示波器的規格。憑借幾十年的示波器設計經驗，我們能夠提高脈沖響應速度以及帶寬平滑度和低失真度。示波器具有 12 種輸入范圍，從 ±10 mV 至 ±50V 全刻度，以及高達 70 dB 的無雜散動態范圍。結果很簡單：檢測電路時，可以信任在屏幕上看到的波形。 |  |
標配中的功能
購買 PicoScope 與從其他示波器公司采購產品不同，其他公司的可選附加項會大幅提高價格。使用我們的示波器，諸如分辨率增強、遮罩容限測試、串行解碼、高級觸發、自動測量、數學通道、XY模式、分段內存以及信號發生器等功能，均已包含在價格中。
為了保護您的投資， PC 軟件和示波器內部固件均可更新。Pico Technology 長期以來一直通過軟件下載免費提供新功能。我們承諾以后每年都不斷進行提升，不像本領域中的許多其他公司。我們產品的用戶通過成為我們的終身客戶作為對我們的回報，并經常向他們的同事推薦使用我們的產品。
 | USB 連接 SuperSpeed USB 3.0 連接不但允許高速數據的采集和傳輸，還可以從現場快速方便地打印、復制、保存和通過電子郵件發送您的數據。USB 供電讓您不必到處攜帶笨重的外部電源，使該套件對于工程師更便于旅行攜帶。 軟件開發工具包 (SDK) 可以實現無限制的數據收集和快速流傳輸。 |
| 數字觸發 大多數數字示波器仍然采用的是基于比較器的模擬觸發器架構。這會造成無法始終校準出的時間與振幅錯誤。使用比較器經常會在高帶寬時限制觸發器靈敏度，還會造成長時間的觸發器重新預準備延時。 1991 年，Pico 利用實際的數字化數據使用全數字化觸發，創造了一個創新里程碑。此技術這可減少觸發器錯誤，并可使我們的示波器即使在全帶寬條件下遇到最小信號時依舊觸發。所有實時觸發均為數字式，可實現與數字化分辨率相當?shù)拈撝捣直媛剩哂锌删幊踢t滯和波形穩定性。 通過數字觸發縮短的重新預準備延時與分段內存相結合，可捕捉一連串快速發生的事件。在時基條件下，快速觸發可在每 3 內捕捉一個新的波形，直到緩沖區變滿為止。 |  |
 | 高級觸發 除了大部分示波器上具有的標準系列觸發器之外，PicoScope 4000A 系列還提供一系列的內嵌觸發器，以幫助您捕捉您所需的數據。其中包括脈沖寬度、窗口式與壓差觸發器，可幫助您快速尋找和捕捉信號。 |
遮罩容限測試

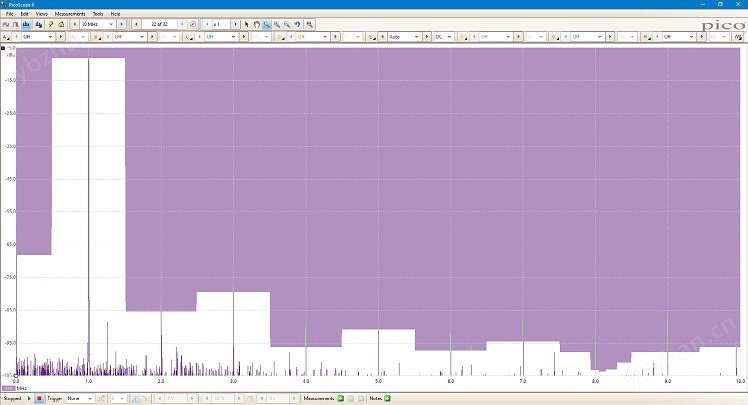

PicoScope 允許您使用用戶定義的公差，在任何信號周邊繪制遮罩，在示波器視圖或頻譜視圖中均可繪制。該功能是針對生產和調試環境專門設計的，讓您能夠?qū)π盘?hào)進行比較。簡單捕捉已知的良好信號，在它周邊繪制遮罩，然后附加待測系統。PicoScope 將捕捉任何瞬時脈沖波形干擾，并且可以在 測量窗口中顯示失敗次數和其他統計信息。數值與圖形容限編輯器可單獨或組合使用，方便您輸入準確的遮罩規范、修改現有遮罩以及將遮罩導入和導出為文件。
| |  |
| 報警 PicoScope 可以編程為在出現某些事件時執行某些操作。可以觸發報警的事件包括遮罩容限失敗、觸發事件和緩沖區已滿等。PicoScope 可執行的操作包括保存文件、播放聲音、執行程序或觸發信號發生器或 AWG 等。報警及遮罩容限測試有助于創建功能強大和節省時間的波形監控工具。捕捉已知的良好信號，在其周圍自動生成遮罩，然后利用報警來自動保存不符合規格標準的任何波形（使用時間/日期戳結束）。 |  |
| 數字低通濾波 每個輸入通道有它自己的數字低通濾波器，獨立可調整截止頻率從 1 Hz 至示波器全帶寬。這樣您可以拒絕選定通道上的噪聲，而同時能夠查看其他通道上的高帶寬信號。 |  |
| 自定義探針 設置通過自定義探針菜單，可以校正探針和傳感器中的增益、衰減、偏移與非線性，還可以將波形數據轉換為不同的測量單位。標準 Pico 供應示波器探針的定義已內置，但您還可利用線性比例縮放或者甚至插補數據表創建自己的定義，并保存到磁盤供以后使用。 |  |
PicoScope® 4000A 系列產品規格：
