儀器簡介

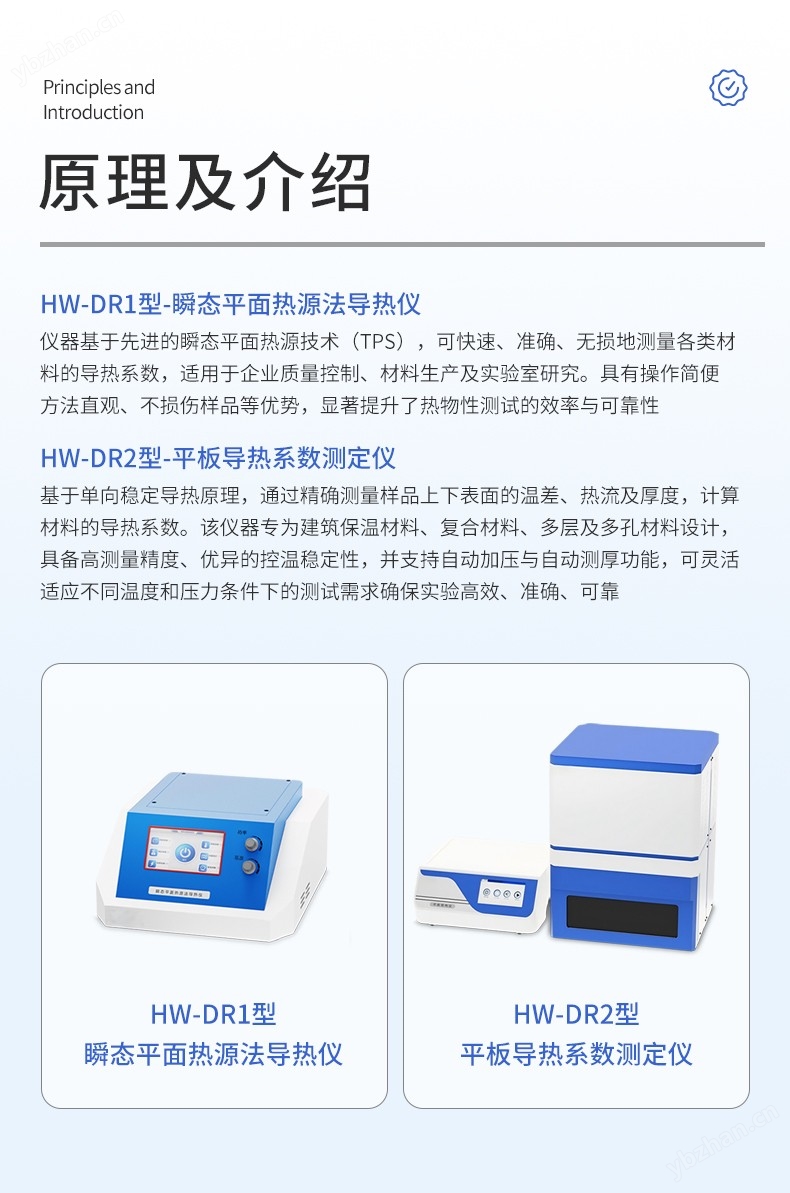

DR2平板導熱系數測定儀基于單向穩定導熱原理，當試樣上、下兩面處于不同的穩定溫度下，測量通過試樣有效傳熱面積的熱流及試樣兩表面間溫差和厚度，計算導熱系數。其核心在于通過測量樣品兩側的溫度差、熱流量以及樣品的幾何尺寸來計算導熱系數。平板法導熱系數儀是根據保護平板法測量原理，針對建筑保溫材料、復合材料、多層材料、多孔材料設計的穩態法導熱系數儀。平板導熱系數測定儀測量精度高、控溫穩定性好，可自動加壓測壓、自動測厚，滿足不同溫度下的實驗。??
主要特點

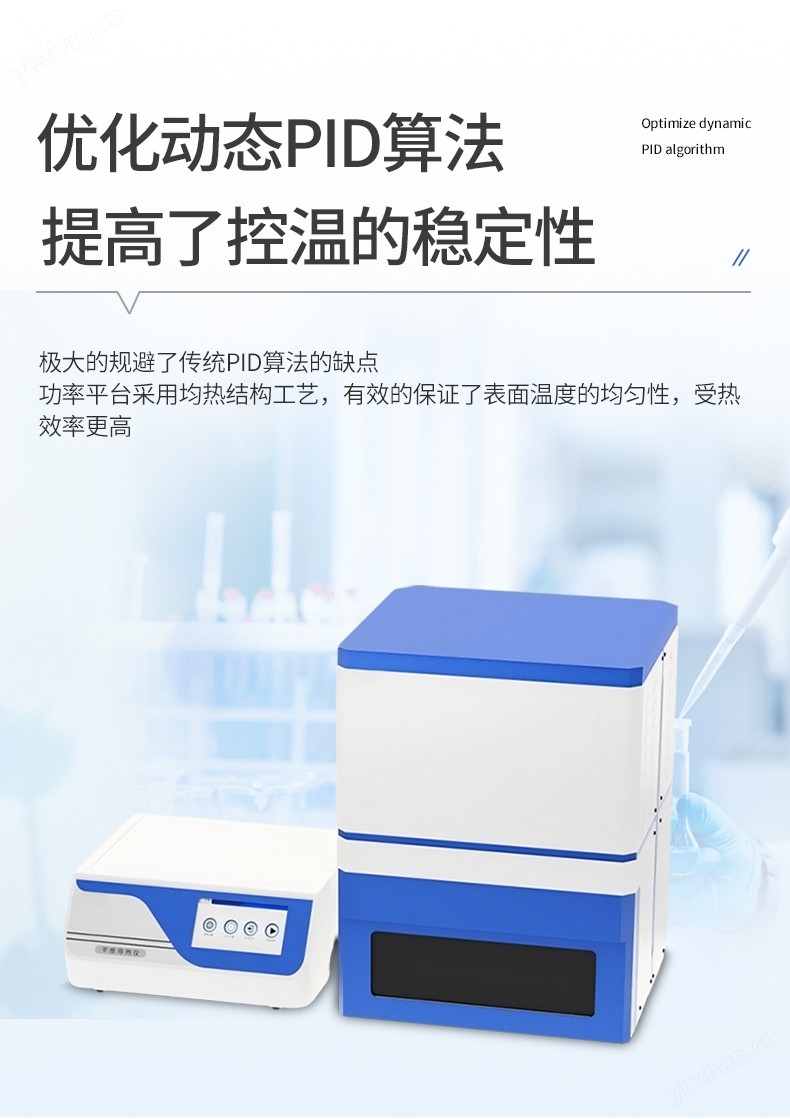

u 全控溫系統采用優化的動態PID算法，極大的規避了傳統PID算法的缺點，提高了控溫的穩定性。
u 功率平臺采用均熱結構工藝，有效的保證了表面溫度的均勻性，受熱效率更高。
u 樣品槽具有一鍵操控功能，上位機和下位機均可實現槽內機械結構的自動操作，操控更加便捷。
u 儀器內置高精度激光測距傳感器，具有自動測量樣品厚度的功能，讓測試更加精準高效。
u 儀器內置微型壓力傳感器，可以對樣品進行精細化的加壓測試，用來滿足不同的測試壓力需求。

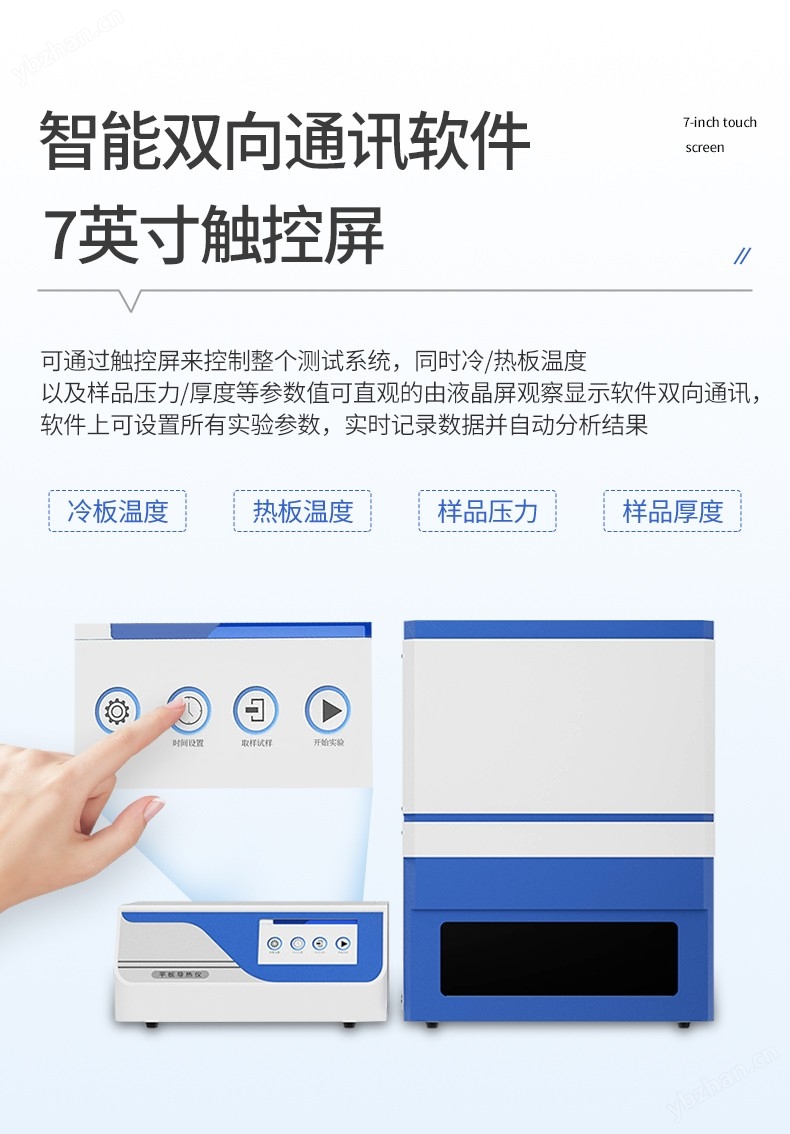

u 具有友好的人機界面，儀器配有7寸LCD觸控屏，可通過觸控屏來控制整個測試系統，同時冷、熱板溫度以及樣品壓力、厚度等參數值可直觀的由液晶屏觀察顯示。
u 軟件具有雙向通訊功能，軟件上可以設置樣品實驗所需任何參數，即通過操作軟件可完成整個實驗過程，讓實驗更加智能。
u 儀器具有高度自動化的計算機數據通訊和智能分析處理系統，軟件可以實時記錄樣品的實驗數據，且結束后自動分析實驗結果。

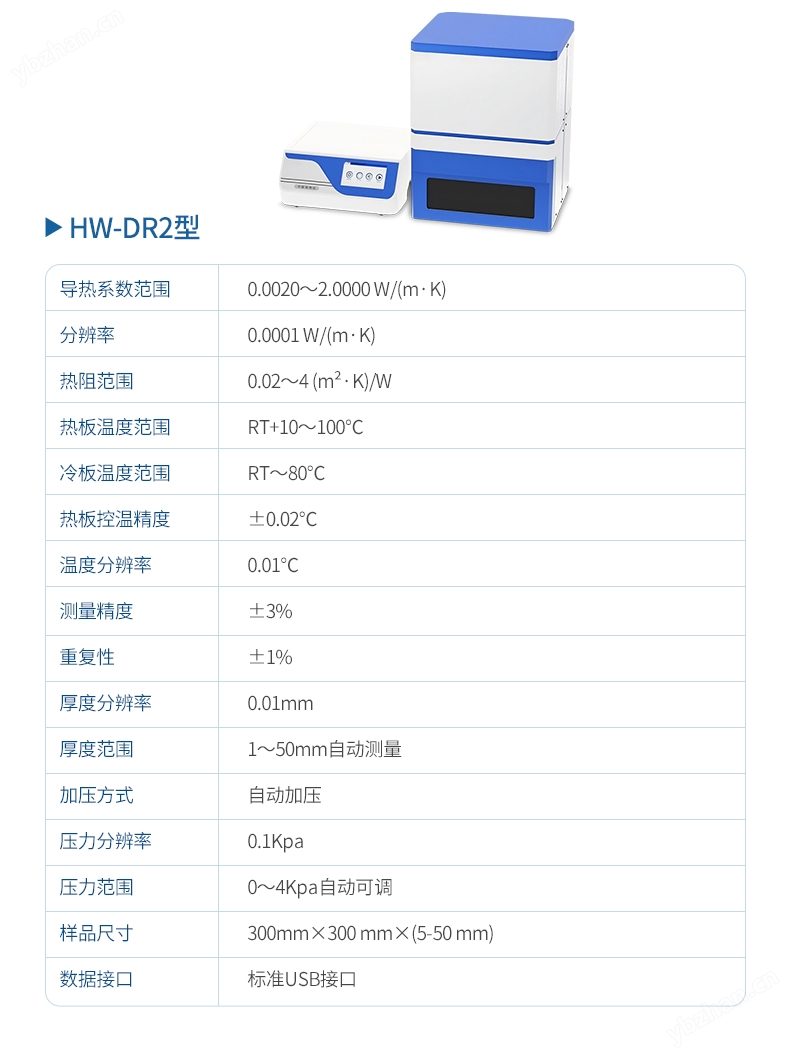

技術參數
| 1 | 導熱系數范圍 | 0.0020～2.0000 W/(m·K) |
| 2 | 分辨率 | 0.0001 W/(m·K) |
| 3 | 熱阻范圍 | 0.02～4 (m2·K)/W |
| 4 | 熱板溫度范圍 | RT+10～100℃ |
| 5 | 冷板溫度范圍 | RT～80℃ |
| 6 | 熱板控溫精度 | ±0.02℃ |
| 7 | 溫度分辨率 | 0.01℃ |
| 8 | 測量精度 | ±3% |
| 9 | 重復性 | ±1% |
| 10 | 厚度分辨率 | 0.01mm |
| 11 | 厚度范圍 | 1～50mm自動測量 |
| 12 | 加壓方式 | 自動加壓 |
| 13 | 壓力分辨率 | 0.1Kpa |
| 14 | 壓力范圍 | 0～4Kpa自動可調 |
| 15 | 樣品尺寸 | 300mm×300 mm×(5-50 mm) |
| 16 | 數據接口 | 標準USB接口 |
參考標準
u ISO 8302:1991絕熱 穩態熱阻及有關特性的測定 防護熱板法；
u GB/T 10294-2008絕熱材料穩態熱阻及有關特性的測定 防護熱板法；
u ASTM C177-19用防護熱板裝置測量穩態熱通量和熱傳輸特性的標準試驗方法。
