一、概述

　　高速公路一遇有霧這種特殊天氣時，就極易發生交通事故。尤其局部路段出現濃霧的危險性更是許多重大安全事故的誘因。從正常路段高速駛?cè)霛忪F區,由于能見度的突變,視野變得模糊，隔離墩和防護欄難以辯識，駕駛者很容易發生判斷和操作失誤，而高速公路的高速高流量性，又決定了一旦霧天有事故發生，經常會引起連鎖反應，最終形成多車連續追尾的災難性交通事故。所以，重點對這些濃霧多發路段采取一定的監測預警措施，因此，加強對大霧天氣的高速公路交通管控極為重要，而高速公路霧區主動引導及防撞預警技術是對惡劣氣象下高速公路交通管控的有效輔助手段。

霧區主動引導及防撞預警系統是專門針對霧條件下道路交通安全保障而研制的創新型成套技術及產品，產品具有重點針對高速公路的系列和針對普通公路的系列，它具有閉環自動控制能力，系統具有霧檢測、誘導（也稱引導）、防撞預警等重點功能；檢測及誘導設備安裝在道路二側，采用無線自動組網，能夠根據外場氣象環境信息源數值自動啟動對應的交通安全保障控制策略。在實際示范應用中，同比事故率降低72.6%，它是在霧天提供道路交通安全保障的專業化產品。

二、系統組成

　　高速公路霧區主動引導及防撞預警系統包含霧區能見度信息采集單元、智能霧區主動引導單元、信息發布單元、以及系統控制單元，各單元共同協調作用，并將能見度信息實時傳送到監控中心（交通安全管理）進行實時決策與控制。

　　系統組成拓?fù)鋱D如下：

三、主要單元簡介

　　（1）霧區能見度信息采集單元

　　主要由能見度檢測儀、供電單元，通訊單元以及軟件等組成。系統采用組網運行方式建設，連續獲得沿線多點的能見度氣象信息，并可通過遠程傳輸完成類數據的匯總和分發并及時傳送給交通安全管理部門。

　　該技術方案選用錦州陽光氣象科技有限公司研制生產的JZYG-VD920公路型能見度監測設備，該設備采用前向散射能見度檢測技術，利用光學散射原理，發射紅外光脈沖，并同步檢測霧霾粒子的散射光強度，經過數據處理并計算轉換為氣象光學視程，即大氣能見度值。設備技術性能符合行業標準《道路交通氣象環境能見度檢測器》（JT/T714－2008）的要求，技術成熟、性能可靠，可廣泛應用于公路交通低視距情況下能見度值的連續監測。

　　（2）智能霧區主動引導單元

　　該單元重點功能是在霧區實現透霧引導、防撞預警功能，它能夠根據霧濃度變化自動啟動并調整透霧指數，以確保在途車輛可以清晰看到前方道路的走向及路寬等多重道路細節；防撞預警功能具有霧區追尾預警、行車間距檢測及間距過近警示等等作用。該單元可以防范“團霧”對道路交通安全運行的危害，并能有效減少或避免霧區追尾事故。

　　（3）系統數據傳輸方式

　　由于高速公路電纜鋪設改造費用大，而GPRS/CDMA移動網覆蓋范圍及穩定性已經非常完善，所以系統數據可采用GPRS/CDMA無線數據傳輸方式。當然，如果有線通訊網絡成熟，也可利用原有有線通訊網路進行數據傳送。

　　（4）系統供電

　　系統供電分為兩種方式：220VAC交流市電和12VDC太陽能直流供電。

　　（5）系統主要功能詳解

　　尾跡生成功能：霧天發生交通事故的原因是看不到前方車輛，尾跡生成技術是在前車經過時通過電子技術及信號技術在前車后部點亮一定長度的紅燈，這些紅燈會隨車輛同步移動，形成動態“尾跡”，由于尾跡是通過信號技術手段生產的，長度可設置（默認60米），后車在行進時如果前方有車則會首先發現前車尾跡，即使在濃霧環境下也可發現前方車輛，這就可以避免重特大事故的發生；它對前方車輛存在及位置采用電信號傳遞及定位顯示方式，尾跡長度及顯示方式是人為設定的，所以該技術能夠在霧天超視距發現前方車輛。

　　同步引導功能：低能見度環境下高速公路周圍是一個渾沌的環境，道路遠視可見性降低或消失，通過同步主動發光所形成的誘導線形與道路平行，可有效顯示道路走向；系統能夠自動控制主動誘導線形且提供不低于2倍當前能見度的遠視可見性，該功能不僅僅在霧天有用，在黑夜、雨天等環境下同樣有效；它使得霧條件下在途車輛能夠獲得更有效的安全預視距離；本功能的屬性是霧天“指路”，其遠視可見性值大于2.5～5倍當前能見度，默認值2.5倍當前能見度，由內置控制策略自動調整。

　　離散控制功能：高速公路的特征是長距離，如果采用星形控制方式則控制成本會非常高，且可靠性及事件針對性大為降低；本系統采用創新的無線組態離散控制技術，智能霧燈相互之間及與上位控制系統之間沒有物理上的連接，系統能夠根據外場實時能見度數值有針對性調用對應的控制策略，該技術重點針對團霧設計，當配置路段出現團霧時則團霧區域的控制策略有別于非團霧區域，該技術能夠在道路環境出現團霧時自動快速響應并且實時對團霧區域內的車輛提供有效誘導及防止追尾事故的發生。

　　（6）系統實用性

　　我國有95.3%的地域有霧，上述區域內的道路交通或多或少會受到霧、霾、雨及其他類型低能見度影響；本系統重點根據中國國情設計，適合我國高等級道路使用，其主要特點有：

　　安裝環境：項目安裝時無需依托專門的安裝環境，通過適配件可非常方便的安裝在路側護欄的立柱上或水泥護墻上，這些適配件是按照我國高速公路技術標準設計的，它不但適用于新建道路，也同樣適用于已經通車的所有高等級道路。

　　運維環境：本項目自帶光能發電裝置及無線數據鏈，其運行無需外部環境支撐，自身就具備了系統運行所需的全部要素，且可以設置成全自動運行模式或人工控制模式；

　　運行成本：本項目采用綠色可再生能源，無需外部電源供電，其運行成本為“0”。

　　維護量：本項目主要部件設計壽命超過12年，維護周期3年，無交通事故所致?lián)p毀時其維護量非常低。維護采用替換方式，現場更換一個終端設備最長所需時間不超過10分鐘。

　　擴展性：本項目具有雙向可擴展性，容量、功能、配置均可根據需要擴展，且具有延展的控制與管理能力；在外場設備更新或擴展后，只需要在控制端輸入更新或擴展的設備代碼即可實現全域自動管理。

　　環保：我們只有一個地球，本項目全部部件均采用的綠色環保材料及可再生材料，運行期內無污染、無排放，即使設備報廢以后的廢棄物也不會造成環境污染。

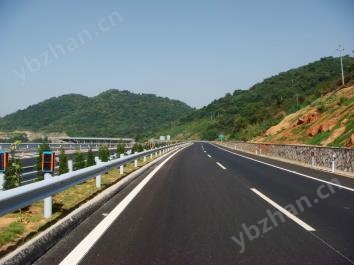

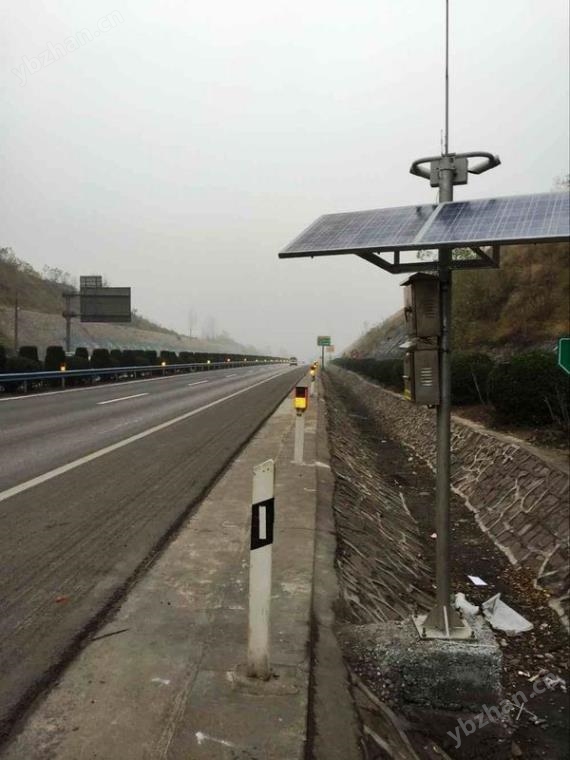

　　（7）應用圖片
