工作原理
SVG——靜止無功發生器(Static Var Generator,簡稱SVG)是當今無功補償領域的代表，屬于靈活柔性交流輸電系統(FACTS)的重要組成部分。SVG并聯于電網中，相當于一個可控的無功電流源，其無功電流可以快速地跟隨負荷無功電流的變化而變化，自動補償電網系統所需無功功率以及諧波濾除，對電網無功功率、諧波實現動態無級補償。
華天HTSVG利用大功率電力電子器件(如IGBT)組成自換相橋式電路，經過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位，或者直接控制其交流側電流，就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。
裝置構成

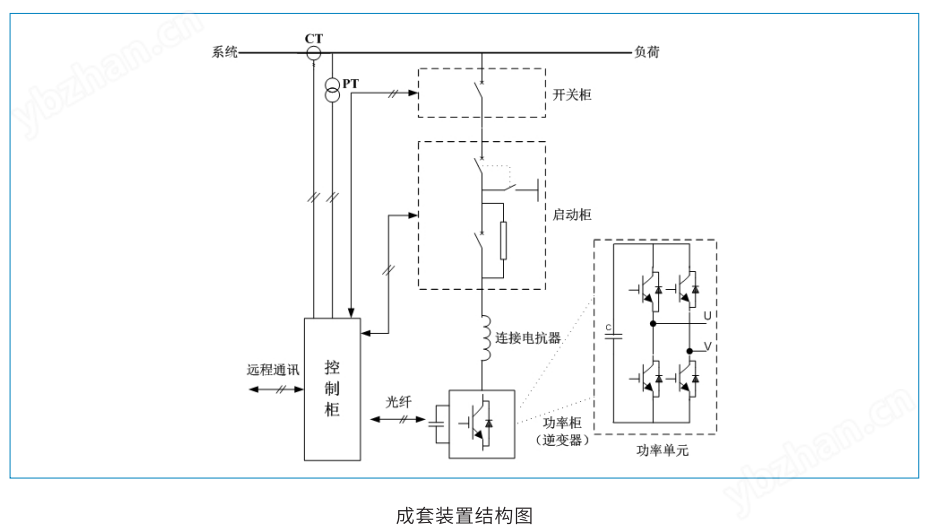

單臺HTSVG裝置結構如下圖所示。裝置由控制柜、功率柜、啟動柜和連接電抗器(或變壓器)組成。
主要功能
◆維持受電端電壓，加強系統電壓穩定性
◆補償系統無功功率，提高功率因數，降低線損，節能降耗
◆抑制電壓波動和閃變
◆抑制三相不平衡
技術優勢
SVG是目前的無功補償裝置，基于電壓源型逆變器的補償裝置實現了無功補償方式質的飛躍。它不再采用大容量的電容、電感器件，而是通過大功率電力電子器件的高頻開關實現無功能量的變換。從技術上講，HTSVG較傳統的無功補償裝置有如下優勢：
◆響應速度更快
◆電壓閃變抑制能力更強

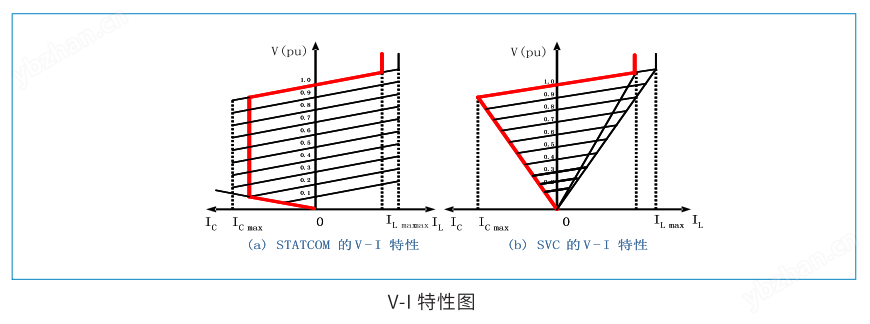

◆運行范圍更寬
◆濾除諧波
◆補償功能多樣化
◆優異的諧波輸出特性
◆占地面積小

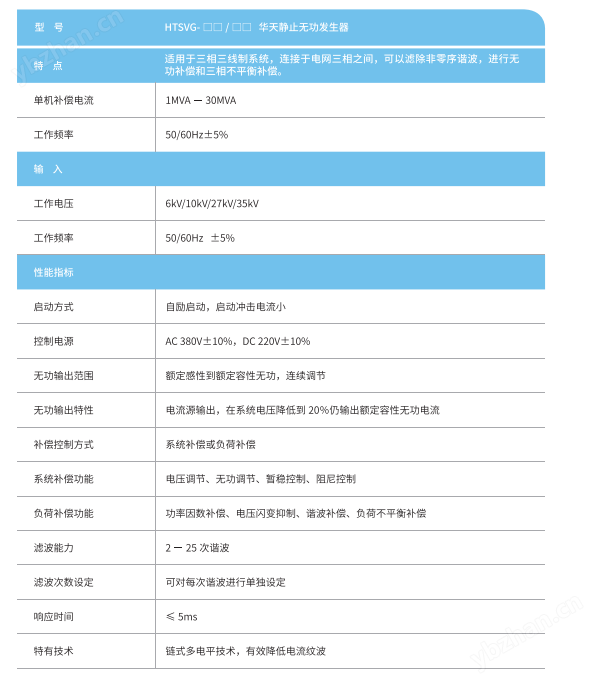

技術參數
