ZJ-3型精密D33測試儀四件套

ZJ-3型精密D33測試儀四件套設備

關鍵詞:壓電,陶瓷材料,高分子,d33/d15，極化，鐵電測試儀

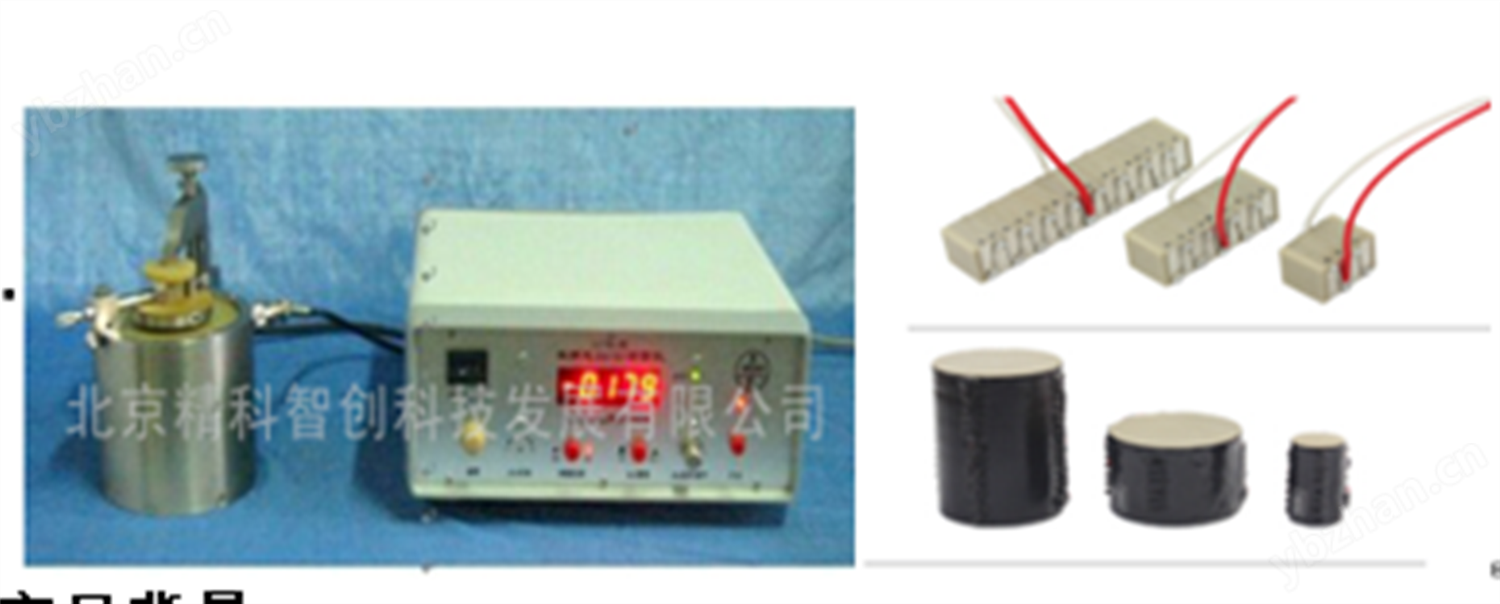

ZJ-3型精密D33測試儀四件套設備，是一款能測量任意壓電陶瓷和PVDF薄膜的測試設備，搭配了PZT-JH10/4型壓電極化裝置，PZT-30/1型壓電復合極化裝置（陶瓷+薄膜），還有TDZT-4C型鐵電測試儀，ZJ-YP15型壓電壓片機這四組設備，組合之后能實現實驗室內壓電陶瓷的從生產到極化的整個流程，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

符合：

關鍵詞:壓電,陶瓷材料,高分子,d33/d15

二、主要應用領域：無損檢測超聲檢測，醫療超聲檢測，航空航天，石油天然器，汽車物聯網，，工業，消費者程序等。

三、參考標準:
GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試》
四、產品主要功能：

﹡測量塊體壓電材料的d33常數，測量薄膜材料即PVDF等薄膜材料d33常數

﹡實現陶瓷材料的粉末成型

﹡實現陶瓷材料及PVDF材料的電荷轉向和性能變化

﹡測量陶瓷材料及PVDF材料的電滯回線

﹡實現材料的阻抗，電容，電阻，K33,K31等參數

五、主要技術指標

d33測量范圍：

★ ×1擋：10到2000pC/N，可以擴展到10000PC/N
★×0.1擋： 1到200pC/N

★可以配套PZT-JH10/4/8/12型壓電極化裝置使用

★可以配套ZJ-D33-YP15壓電壓片機使用

★可以選配D31/D15夾具
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

提供壓電薄膜標準片：20*20MM

★電壓保護：的放電保護功能

±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率： ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

壓電極化參數：

能夠同時極化1-4片試樣

1. 提供三套測試夾具（可以測試粉末，單樣品，及薄的壓電陶瓷片）

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為3-40mm片方型或是圓型試樣

7、工作電源：AC220V 50/60HZ

8、額定功率：2.0kw

9、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

10、總電流：10mA

11、每路切斷電流：0.5mA

12、加熱時間：可以自動設定

13、加熱元件：優質電阻絲

14、1次測試試樣數量:可加載1-4片試樣

鐵電測試儀參數：
主要技術指標：

1.輸出信號電壓：：薄膜：0～±10V 陶瓷、材料：0～±2000V

2.輸出信號頻率：薄膜材料1-1000HZ，陶瓷：0-1Hz

3.電容范圍：1000nf～ 100nf, 精度: ≤1%。

4.電流范圍: 1nA～10A ,精度: ≤1%。

5、測試樣品：0-20mm 5個

6、高壓樣品池：2個，一個封閉式：8CM*6CM 一個開放式：8CM*5CM

7、三維移動薄膜測試平臺：直立式探針一套，角度式探針一套

8、電流：1-10倍放大，信號：1-20倍。.數據結口：USB或BNC接口。

9. 數據采集分析軟件： 能畫出鐵電薄膜的電滯回線，定量得到鐵電薄膜材料的飽和極化Ps、剩余極化Pr、矯頑場Ec、漏電流等參數;可以進行鐵電薄膜材料的鐵電疲勞性能、鐵電保持性能的測試，電阻測量，漏電流測量。

10.可以配合ZJ-3和ZJ-6型壓電測試儀操作系統

壓電壓片機

一、手動型技術參數 :
壓力范圍: 0--15T，0-24T，0-30T，0-40T
系統壓力: 0--25 MPa ( 250Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )，0--30 MPa ( 300 Kgf /Cm*Cm )，0--40 MPa ( 400Kgf /Cm*Cm )
油缸升程: 0--20 mm，
壓力穩定性:≤1MPa / 10min
運動模式: 帶快速預緊.
工作空間: 160×160×150 mm
外形尺寸: 270×200×450 mm
重 量: 30 kg
