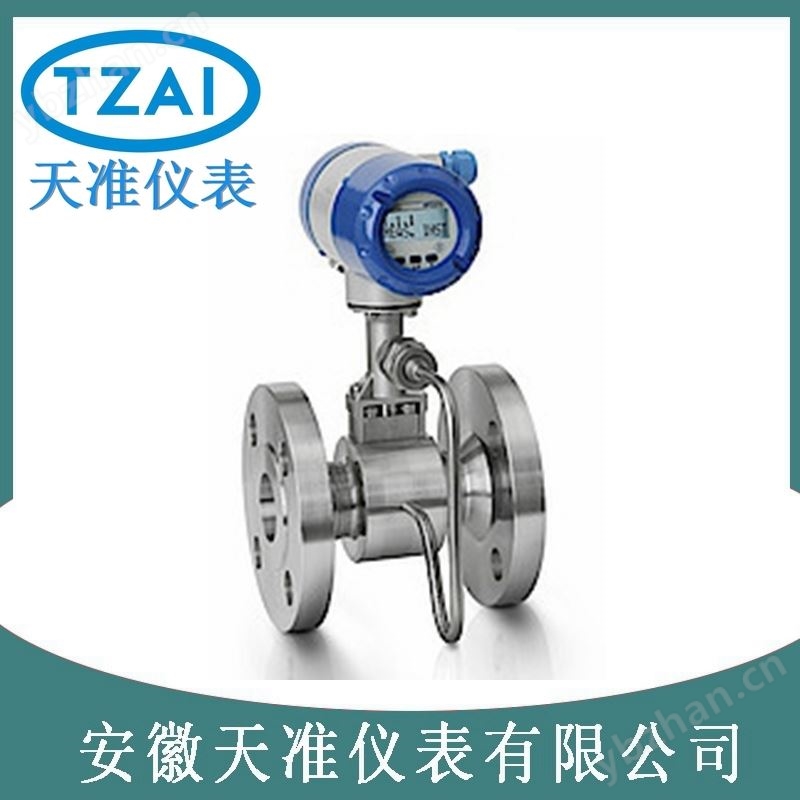

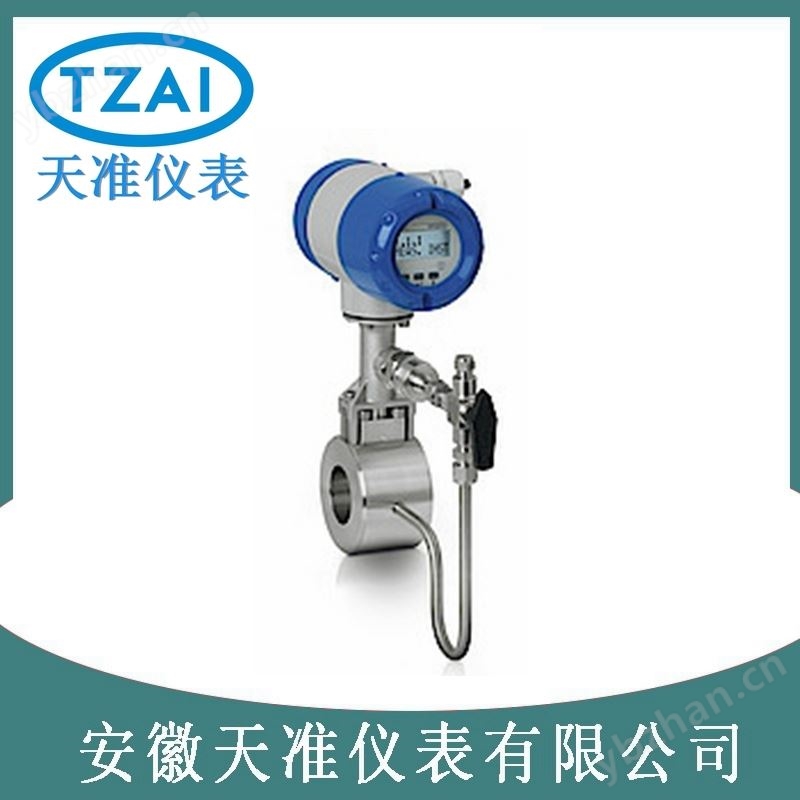

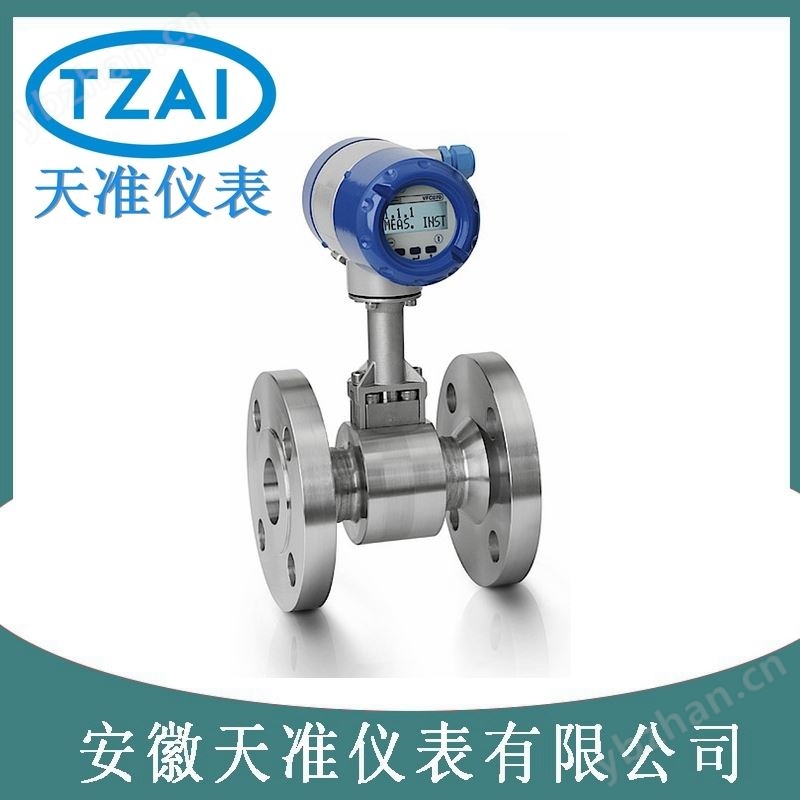

科隆一體式溫壓帶補償蒸汽渦街流量計用于氣體、蒸汽和液體的流量測量 儀表特別適合于測量
• 低粘度的清潔液體 (< 10 cP)
• 低粘度烴類 (< 10 cP)
• 水
• 低腐蝕性化學品
• 飽和蒸汽
• 過熱蒸汽，包括食品行業中的 CIP 和 SIP 應用
• 流量傳感器由不銹鋼 316L （1.4404）或 Hastelloy® C22 制造。
• 在項目計劃中，請注意介質腐蝕性表。
• 承壓部件的設計和等級依據操作條件的壓力和溫度。
• 注意銘牌上的 PS, TS 和 PT 數據。
• 外力和力矩，比如管道應力造成的，沒有納入考慮。
流量計的基本測量包括體積流量和溫度 , 壓力測量作為選項。根據這些參數，利用預設的密度參 數，計算質量流量和標況體積流量，并通過不同的通訊接口輸出測量值。
剩余風險
根據壓力設備指令對設備進行了風險分析。 剩余風險描述如下：
• 這些裝置是根據有效和適用的靜態操作規則和標準設計的，其耐壓性是根據規定的壓力和 溫度計算的 （不計算周期性變化）。
• 選擇合適的材料使其可以耐受測量介質的腐蝕，這是儀表使用方的責任。
• 切勿使用研磨性和高粘度介質。
• 避免 （介質）脈動和氣穴現象。
• 允許環境溫度取決于儀表設備，并在技術數據中聲明。
• 儀表的排放與連接管路相同。
• 避免儀表震動和高頻震蕩。
• 采取恰當措施預防火災危險。
安裝條件
科隆一體式溫壓帶補償蒸汽渦街流量計為了精確測量體積流量，流量計必須滿管并具有理想的流態。 任何振動都會造成測量值失真。因此應該通過恰當的措施避免管線的任何振動。 安裝儀表前需要實施的步驟：
• 管道連接法蘭口徑 = 管道法蘭口徑！
• 采用具有平滑內徑的法蘭，如焊接帶頸法蘭。
• 將連接法蘭和流量計法蘭仔細進行對中。
• 檢查墊片材質是否適用于被測介質。
• 確保墊片同心。法蘭墊片必須不伸入管道截面。
• 法蘭必須同心。
• 在儀表入口不能有任何管道彎頭，閥門，擋板或其他插入部件。
• 夾持型儀表安裝必須使用對中環。
• 儀表不能直接安裝在活塞式壓縮機或旋轉活塞的后方。
• 儀表不得被輻射熱 （例如暴露在太陽下）加熱到電子部件外殼表面溫度高于允許環境溫 度。如果有必要防止受熱損壞，必須安裝熱防護裝置 （如遮陽罩）。
• 信號電纜不能靠近供電電纜。
• 當介質溫度或環境溫度 >+65°C / +149°F， 連接電纜和電纜格蘭頭的 +80°C / +176°F 工作 溫度要求是必須的。 如果在蒸汽管線中存在水錘的風險，必須安裝適當的冷凝分離器。測量必須避免可能出現的氣穴 現象。
