基本型渦輪流量傳感器
1 ．結構特征與工作原理
（1）結構特征 傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固及拆裝 方便等特點。
（2）工作原理 流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克 服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比 ，由于葉片有導磁性，它處于信號檢測器（由YONGJIU磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力 線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈 沖信號，此信號經過放大器的放大整 形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯 示儀表，顯示出流體的瞬時流量或總量。

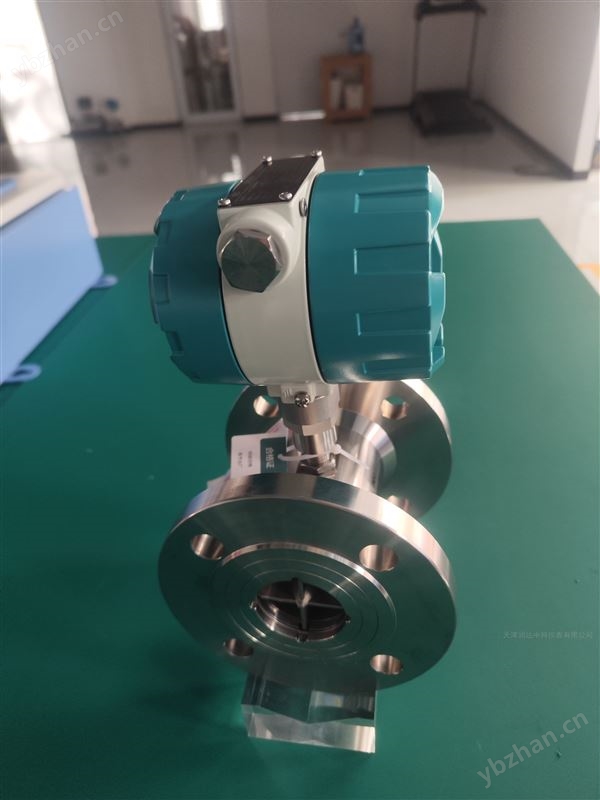

DN50 石油化工渦輪流量計 原油 / 柴油專用

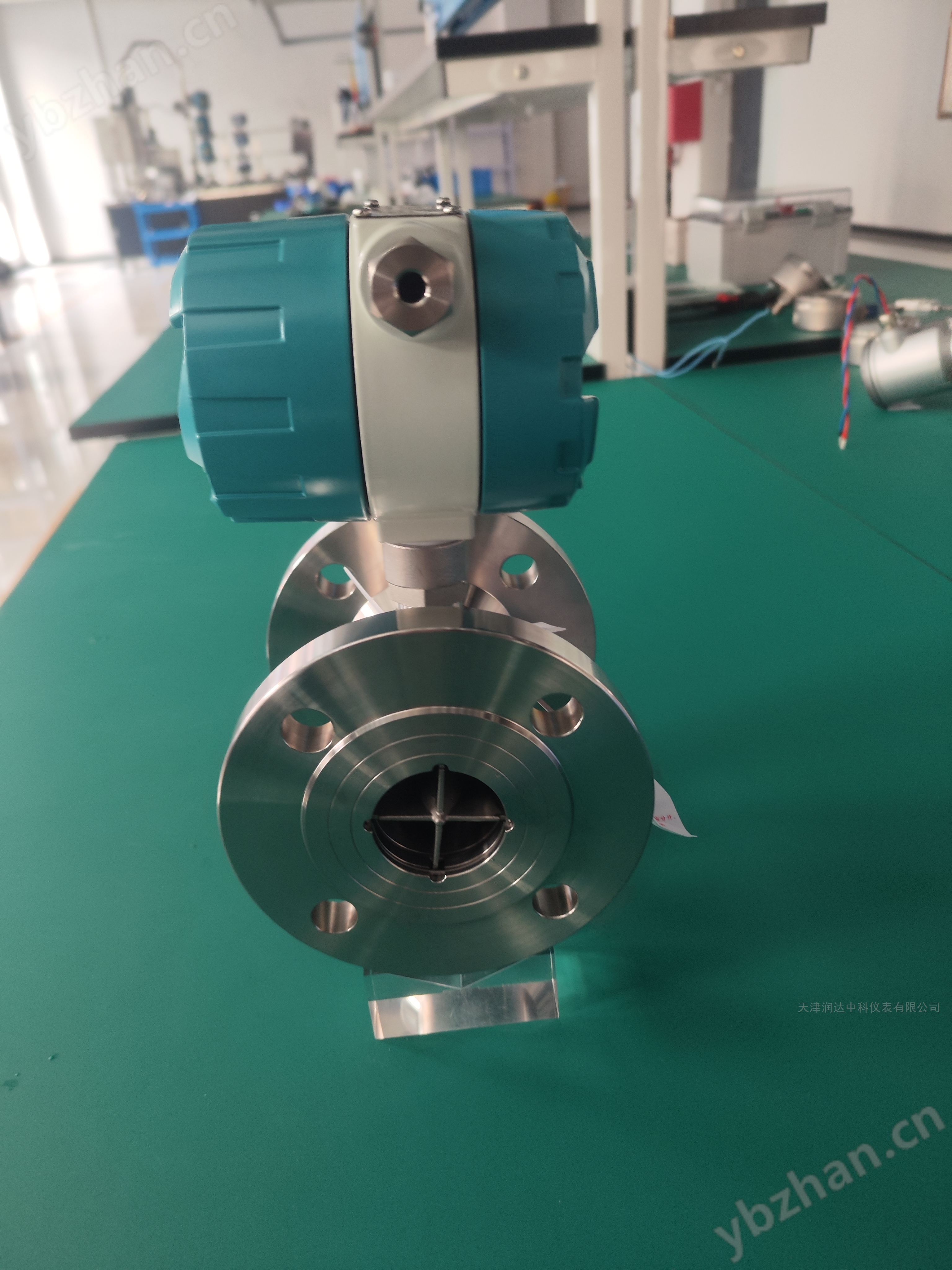

DN50 石油化工渦輪流量計 原油 / 柴油專用
基本參數與技術性能
（一）基本參數：見下表 儀表口徑及連接方式 4、6、10、15、20、25、32、40
采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200 采用法蘭連接
精度等級 ±1%R、±0.5%R、±0.2%R（需特制）
量程比 1:10;1:15;1:20
儀表材質 304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃） -20～+120℃ 環境條件 溫度－20℃～60℃，
相對濕度5％～90％，大氣壓力86Kpa～ 106Kpa 輸出信號
傳感器：脈沖頻率信號，低電平≤0.8V高電平≥8V
變送器：兩線制4～20mADC電流信號
供電電源 傳感器：12VDC、24VDC（可選）
變送器：24VDC 現場顯示型：儀表自帶3.0V鋰電池 信號傳輸線 三線制，二線制 傳輸距離 ≤1000m 信號線接口
基本型：豪斯曼接頭或自帶三芯線纜，
防爆型：內螺紋 M20*1.5
防爆等級 ExiaIICT4或ExdIIBT6
防護等級 IP65或更高（可定制）
注：由于儀表配置和功能不一，參考價與實際價格可能偏差較大，準確報價及發貨時間，請電話咨詢我公司銷售顧問，謝謝！
