10牛米開關量數顯扭力扳手
上海恒剛廠家SGGZB開關量數顯扭力扳手有很多規格供用戶選用，用戶可根據所需測試產品的力值大小，選擇相應規格的儀器。SGGZB開關量數顯扭力扳手是一種小型簡便高精度的測試儀器，廣泛應用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。
SGGZB開關量數顯扭力扳手具有高精度、易操作、攜帶方便等優點。與各種試驗臺及夾具組合可構成不同用途的試驗機，方便測試者使用。

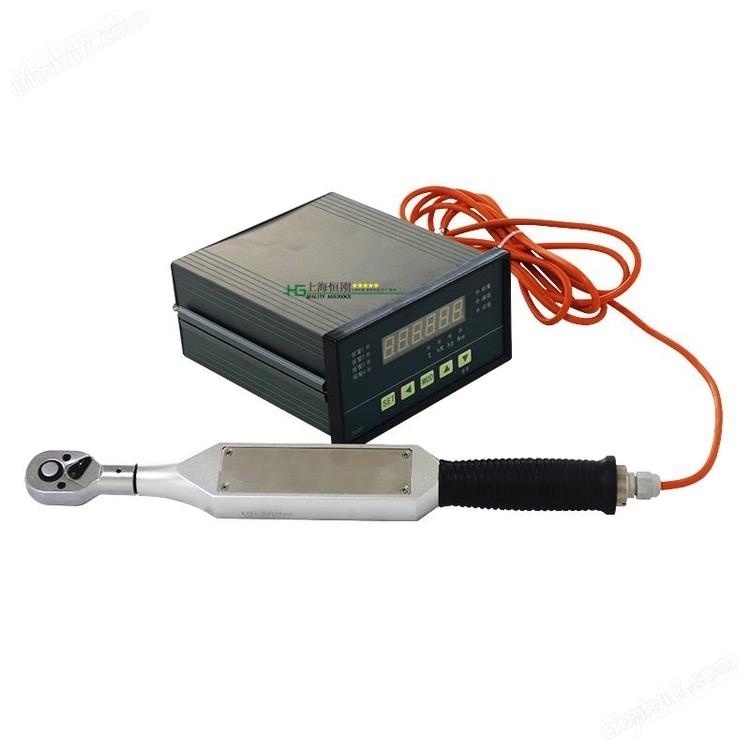

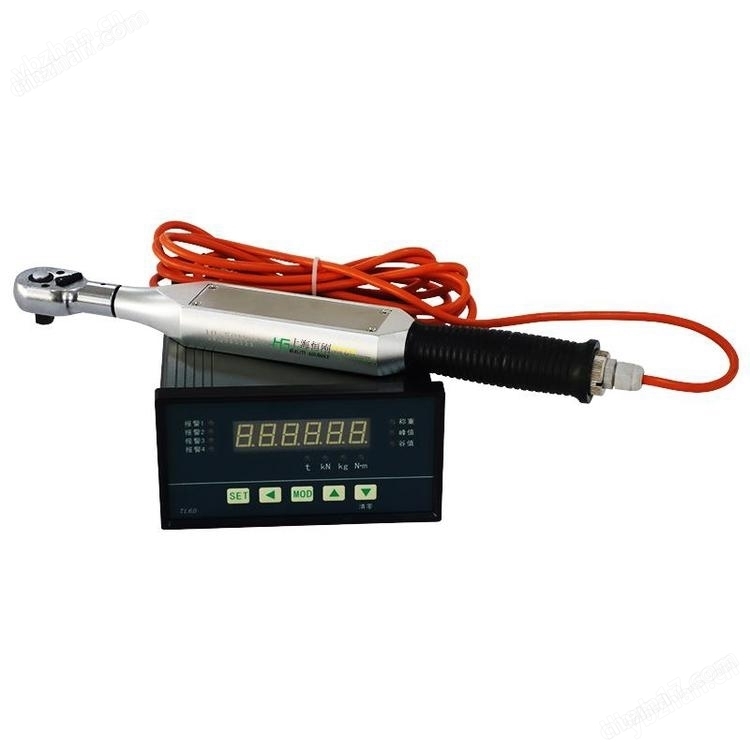

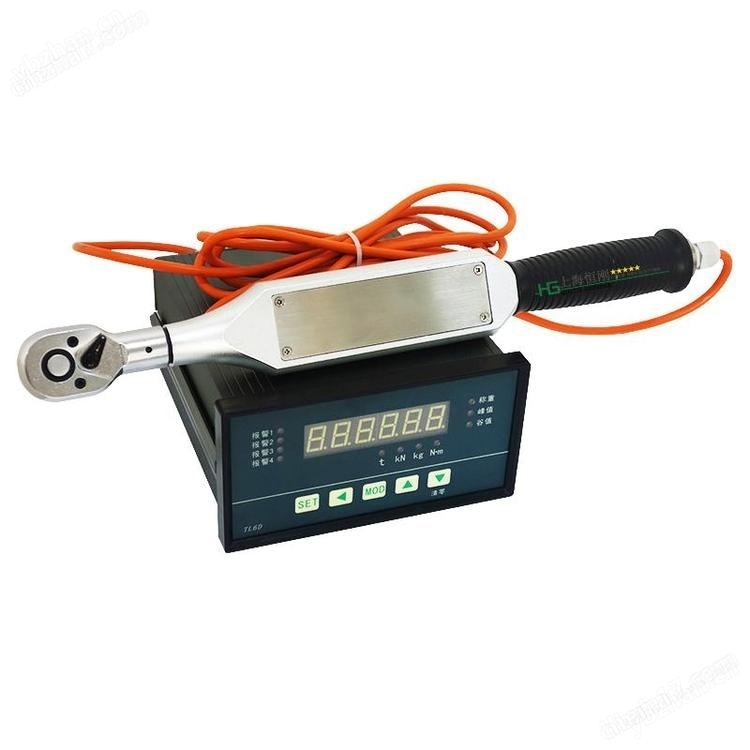

開關量數顯扭力扳手圖片

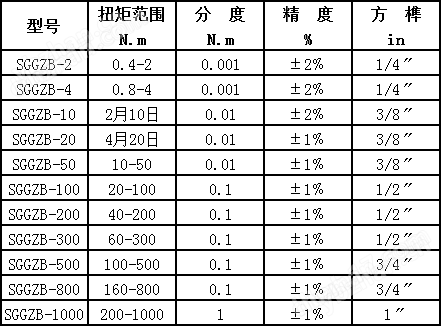

開關量數顯扭力扳手規格型號
一、開關量數顯扭力扳手的基本技術規格
1、顯示范圍：-199999—999999；
2、自適應數字濾波，不需要人工設定濾波系數；
3、可選自動零位跟蹤功能；
4、可選天平模式和快速采樣（采樣頻率60Hz）模式；
5、峰值、谷值顯示功能；
6、基本誤差±1%F·S；
7、為傳感器提供精密5V激勵電壓；
8、開孔尺寸：152×76×168mm；
9、儀表電源：100V-240V AC；
10、工作環境：0℃-50℃，濕度低于90%RH，不結霜；
二、開關量數顯扭力扳手的選配功能規格：
最多4路繼電器（開關量）輸出；
高精度模擬量輸出（4-20mA,0-5V或0-10V）；
RS485或RS232通訊接口；
三、開關量數顯扭力扳手功能設定
1、開機自檢后，進入稱重模式，顯示當前重量。
2、按“MOD”鍵，在稱重、峰值、谷值之間循環切換。
3、在稱重模式下，按“▼”鍵，可對顯示值清零（關機后，不保存此零點值）。
4、在峰谷值模式下，按“▼”鍵，可清峰谷值。
5、溢出顯示“------”。
四、開關量數顯扭力扳手參數設置
1、報警參數設置(無繼電器功能時，無需設置)
在稱重模式下，長按（2秒內不松開）“SET”鍵，顯示“OUT1”,按“?”鍵進入第壹路報警值設定。按“MOD”鍵退出并保存，顯示“OUT2”，按“MOD”+“?”
鍵可依次設定OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值，最后回到稱重狀態。
注：OUTX為報警設定值，ALOX為報警方式（H：高于設定值報警，L：低于設定值報警），HYAX為報警靈敏度（防止繼電器在報警臨界點來回動作）。
在此期間，按“SET”鍵，直接退出。長按“SET”鍵，顯示“OA”，進入工作參數設定。
2、工作參數設定（共8個參數）
在稱重模式下，長按“SET”鍵兩次，顯示“OA”，按“?”鍵進入，設置密碼“111111”，密碼正確后，按“MOD”顯示“In-A”，按“?”鍵進入參數值設定，按“MOD”保存并循環設定以下參數：
1、零點修正:In-A（此功能一般用于清皮重，斷電保存）
例如：儀表當前顯示100.00，可設置In-A為-100.00，可使儀表上電顯示0。
2、小數點位置：In-d
按“?”鍵，依次向左循環小數點位置。
3、零點跟蹤范圍(天平模式不需要此功能)：tr-d
4、單位：unIt
t:0 kN:1 kg:2 N·m:3
5、工作模式（需要重新開機后，設定生效）：Fbc
天平模式（即：稱量精度高）：0快速采樣模式：1
6、模擬量輸出滿量程：dAc
一般設定為傳感器或傳感器組的滿量程
7、儀表通訊地址(000-255)：Addr
8、儀表通訊波特率：bAud
9600：0 19200：1
五、開關量數顯扭力扳手快速標定
在稱重模式下，傳感器或傳感器裝置空載的狀態下，同時長按“SET”與“?”鍵，
顯示“ctrL”,進入快速標定狀態。
按“?”鍵，顯示“000000”，且末位閃爍，通過“?”“▲”“▼”三鍵，將顯示值設定為傳感器裝置將要加上的重量值（此時傳感器可以不加載），設定完畢，給傳感器加上設定的重量，穩定后按“SET”鍵，儀表顯示“-”、“--”、“---”、…“------”最后顯示稱量值，表明標定過程結束。
六、模擬量輸出智能標定
在稱重模式下，并在儀表顯示值為“0”的狀態下，同時長按“SET”與“▲”鍵，顯示dAc,進入模擬量標定。
按“?”顯示“000000”,且末位閃爍，通過“?”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“0V”或“4mA”為止。
按“MOD”鍵，顯示“065535”，通過“?”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“5V、10V”或“20mA”為止。
最后按“SET”鍵退出模擬量輸出標定過程，回到稱重狀態。
七、五芯航插接線定義：1 | 傳感器信號負（白） | 2 | 傳感器信號正（綠） | |
3 | 傳感器激勵負（黑） | 4 | 傳感器激勵正（紅） | 5屏蔽 |
接線端子定義：
OUT1、OUT2、OUT3、OUT4：繼電器輸出端口，每一路都有一個公共端，一個常開端，一個常閉端。
TX、RX、GND：RS485、RS232接口。
DAC、GND：高精度變送輸出接口。
IN、GND：開關量輸入接口（預留）。
八、開關量數顯扭力扳手的通訊協議
（支持Modbus-RTU協議、TG ONE多路數據采集管理軟件）詳見通訊協議
維護保養及注意事項
1、為保證儀表清晰和使用壽命，本儀表不宜放在陽光直射下使用，放置地點應較平整。
2、不宜放在粉塵及振動嚴力的地方使用，避免在潮濕的環境中使用。
3、傳感器和儀表須可靠連接，系統應有良好的接地，遠離強電場、強磁場，傳感器和儀表應遠離
強腐蝕性物體，遠離易燃易爆物品。
▲！不要在有可燃性氣體或可燃性蒸汽的場合使用；不得使用在壓力容器罐裝系統。
▲！在雷電頻繁發生的地區，必須安裝可靠的避雷器，以確保操作人員人身安全，防止雷擊損壞儀表及相應設備。
▲！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在測力儀上進行電焊操作或其他強電場操作；在雷雨季節，必須落實可靠的避雷措施，防止因雷擊造成傳感器和儀表的損壞，確保操作人員的人身安全和測力設備及相關設備的安全運行。
4、嚴禁使用強溶劑(如：苯、硝基類油)清洗機殼。
5、不得將液體或其他導電顆粒注入儀表內，以防儀表損壞和觸電。
6、在插拔儀表與外部設備聯接線前，必須先切斷儀表及相應設備電源！
▲！在插拔傳感器聯接線前，必須先切斷儀表電源（關機）！
▲！在插拔大屏幕聯接線前，必須先切斷儀表和大屏幕電源！
▲！在插拔通訊聯接線前，必須先切斷儀表和上位機電源！
7、公司忠告客戶：使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責，zui高賠償額在故障儀表自身價值2倍以內，對儀表所處的系統問題不承擔責任。
8、儀表對外接口須嚴格按使用說明書中所標注的方法使用，不得擅自更改聯接。本表在使用過程中若出現故障，應立即拔下插頭，送專業廠維修。一般非衡器專業生產廠家不要自行修理以免造成更大的損壞。
9、本儀表自銷售之日起一年內，在正常使用條件下，出現非人為故障屬保修范圍，請用戶將產品及保修卡(編號相符)，一同寄往特約維修點或供應商。本廠對儀表實行終身維修。
