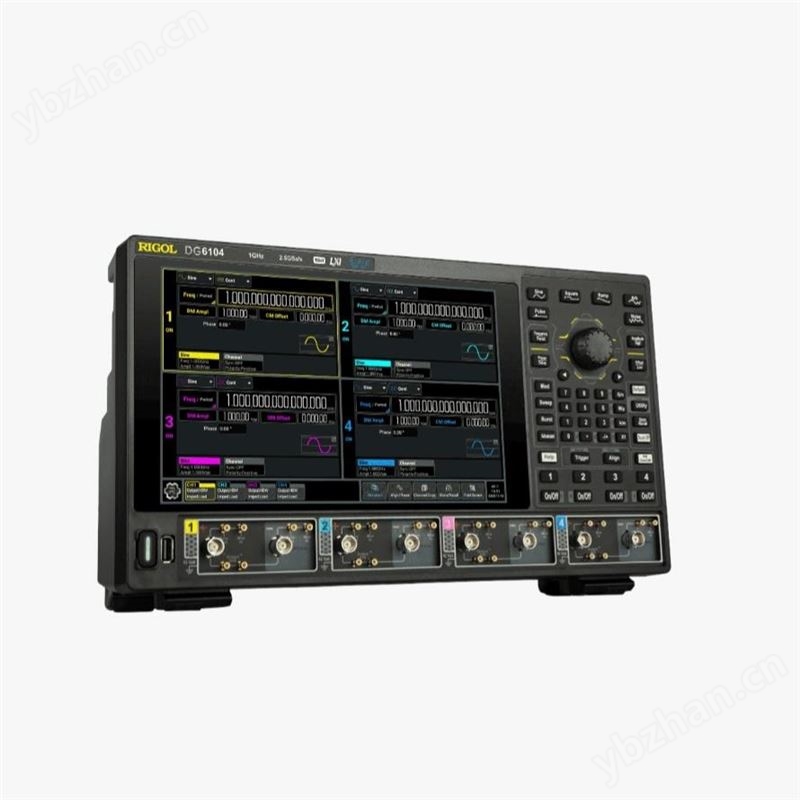

任意波形發生器DG6000系列，在1GHz帶寬與16bit高分辨率的基礎上,它具備強悍的4通道高壓差分直驅能力。無需外接功放與巴倫,即可輸出20Vpp強勁信號與350ps極速方波。配合通道全隔離設計,DG6000能夠直接替代傳統復雜鏈路,為您提供純凈、強勁的測試激勵。
特點：
4通道高壓差分,原生直驅
打破傳統信號源需要外接巴倫或放大器的限制。DG6000的4個通道均支持差分輸出,并提供HBW(高帶寬)、AMP(高幅度)、SND(單端)三種模式切換。在AMP模式下,儀器可直接輸出高達20Vpp(100Ω)的差分信號。您可以直接驅動SiC/GaN功率器件的柵極,或進行高壓差分分總線測試,鏈路更簡潔,信號更保真。
350ps方波快沿,定義時域基準
方波性能是衡量信號源時域素質的關鍵。DG6000將方波頻率上限提升至300MHz,在快速沿模式下,上升/下降時間典型值僅為350ps。這提供了近乎理想的階躍響應,使其成為驗證高速數字接口、測試邏輯電路建立/保持時間的黃金時鐘源,抖動更低,波形更穩。
通道全隔離,浮地測試更安全
DG6000采用通道間全電氣隔離設計,每個通道都有獨立的浮地參考電位。相比傳統共地設計的儀器,該特性有效切斷了地環路,消除了通道間的相互串擾。在進行多路并行的電源測試、生物電模擬或工業浮地測量時,不僅底噪更低,更能防止因接線錯誤導致的設備損壞
1GHz 帶寬與 16bit 高保真
兼顧頻率寬度與波形精度。DG6000提供1GHz的正弦波輸出,直接覆蓋從中頻到射頻的測試需求。配合16bit垂直分辨率和2.5GSa/s采樣率,其量化精度是傳統14-bit儀義器的4倍。在大動態范圍測試中,即使是疊加在大幅度信號上的微小細節,也能被清晰、無鋸齒地復現。
512Mpts 深存儲,復現真實長波形
在雷達、聲納及復雜環境仿真中,波形長度決定了模擬的真實度。DG6000可選配512Mpts/CH存儲深度。
這意味著用戶可以下載并播放長周期的真實采樣數據,或生成極長的非周期性序列,告別因內存不足而不得不進行的"短波形循環",確保仿真場景與真實環境一致。
標配高級信號庫,一機多用
無需依賴PC軟件,DG6000本機標配了豐富的信號配置模板。內置置IQ調制可直接生成數字通信信號;PRBS碼型用于誤碼率測試;多音(Multitone)功能可快速進行音頻互調失真分析;序列與多脈沖 功能支持定義復雜的波形跳轉邏輯。一臺儀器,即可覆蓋通信、半導體及通用電子的多重測試需求。
任意波形發生器DG6000系列主要型號：
DG6104
DG6102
DG6054
DG6052
