| 檢測氣體 | 揮發性有機氣體（VOCs) | ||
| 檢測原理 | 電化學檢測原理、PID光離子檢測原理 | ||
| 測量范圍 | 0-10ppm、20ppm、50ppm、100ppm、500ppm、1000ppm、5000ppm | ||
| 分 辨 率 | 0.01（0-100ppm）1ppm(0-5000ppm) | 氣體單位 | ppm與mg/m3 |
| 檢測方式 | 泵吸式 | 報警方式 | 聲光報警、振動報警 |
| 精 度 | ≤±3%（F.S） | 重 復 性 | ≤±1% |
| 線性誤差 | ≤±1% | 零點漂移 | ≤±1%（F.S/年） |
| 響應時間 | ≤20秒 | 恢復時間 | ≤30秒 |
| 防爆類型 | 本質安全型 | 防護等級 | IP65 |
| 防爆標志/編號 | Ex ib IIC T3 GB/ CNEx22.2680X | 電池容量 | 3.7VDC，3000mAh |
| 工作溫度 | -20℃～+70℃ | 相對濕度 | 10%～95%RH （非凝露） |
| 數據保存 | USB導出（標配存儲10萬條） | 傳感器壽命 | 兩年以上 |
| 壓力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺 寸 | 200*68.5*32(mm) | 重 量 | 200g |
一、系統適用范圍：
本系統適用于廢氣排放、廠界總揮發性有機物濃度的時時在線監測，采用高精度光離子檢測原理傳感器。檢測數據時時上傳網絡平臺，以便實時在線監測企業VOCs 排放情況。
注意：本系統不適用于電離能較高的揮發性有機物排放監測。
二、PID及VOCS的定義：
2.1光離子化檢測器photo ionization detector，——PID
光離子原理（PID）是使用紫外燈作為光源，使空氣中有機物和部分無機物電離，但空氣中的基本成分N 2 、O 2 、CO 2 、H 2 O、CO、CH 4 等不被電離。電離產生的電子和帶正電的離子在電場作用下，形成微弱電流，通過檢測電流強度來反映該物質的含量。
2.2 揮發性有機物volatile organic compounds——VOCs

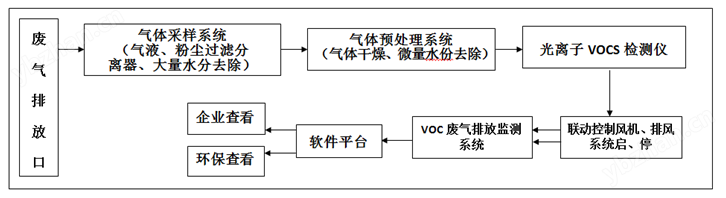

三、系統的組成：
系統由PID原理的VOCs測儀，氣體采樣、氣液、粉塵分離，氣體預處理系統，聯動控制、數據采集、上傳平臺。
3.1 VOCs檢測儀：PID光離子傳感器，濃度檢測主處理，數據輸出及控制
3.2 氣體采樣：氣管，油水分離器（氣液、粉塵分離器）
3.3 預處理系統：氣體干燥，水份排出
3.4 聯動控制：可實現超標報警控制風機，排氣扇啟動及關閉
3.5 數據采集：數據可上傳電腦，時時保存現場濃度數據，存儲間隔時間可調整
3.6 GPRS上傳：現場VOCs濃度通過模塊與平臺連接。 四、系統機柜組成示意圖：
五、VOCs檢測儀參數：
六、設計標準：
◆ GB3836.1-2010 《爆炸性氣體環境用電氣設備 第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性氣體環境用電氣設備 第2部分：本安型“i” 》
七、行業引用文件：
GB 16171-1996《煉焦爐大氣污染物排放標準》
GB 18483-2001 《飲食業油煙排放標準》
GB 20950-2007《儲油庫大氣污染物排放標準》
GB20951-2007《汽油運輸大氣污染物排放標準》
GB 21902-2008《合成革與人造革工業污染物排放標準》
GB 27632-2011《橡膠制品工業污染物排放標準》
GB 14554-1993《惡臭污染物排放標準》
HJ/T 212 《污染源在線自動監控（監測）系統傳輸標準》
DB 44/814 《家具制造行業揮發性有機物排放標準》
DB 44/815 《印刷行業揮發性有機物排放標準》
DB 44/816 《表面涂裝(汽車制造業)揮發性有機化合物排放標準》
DB 44/817 《制鞋行業揮發性有機化合物排放標準》
DB 44/1837 《集裝箱制造業揮發性有機物排放標準》
八、系統外觀：
本系統適用于廢氣排放、廠界總揮發性有機物濃度的時時在線監測，采用高精度光離子檢測原理傳感器。檢測數據時時上傳網絡平臺，以便實時在線監測企業VOCs 排放情況。
注意：本系統不適用于電離能較高的揮發性有機物排放監測。
二、PID及VOCS的定義：
2.1光離子化檢測器photo ionization detector，——PID
光離子原理（PID）是使用紫外燈作為光源，使空氣中有機物和部分無機物電離，但空氣中的基本成分N 2 、O 2 、CO 2 、H 2 O、CO、CH 4 等不被電離。電離產生的電子和帶正電的離子在電場作用下，形成微弱電流，通過檢測電流強度來反映該物質的含量。
2.2 揮發性有機物volatile organic compounds——VOCs
三、系統的組成：
系統由PID原理的VOCs測儀，氣體采樣、氣液、粉塵分離，氣體預處理系統，聯動控制、數據采集、上傳平臺。
3.1 VOCs檢測儀：PID光離子傳感器，濃度檢測主處理，數據輸出及控制
3.2 氣體采樣：氣管，油水分離器（氣液、粉塵分離器）
3.3 預處理系統：氣體干燥，水份排出
3.4 聯動控制：可實現超標報警控制風機，排氣扇啟動及關閉
3.5 數據采集：數據可上傳電腦，時時保存現場濃度數據，存儲間隔時間可調整
3.6 GPRS上傳：現場VOCs濃度通過模塊與平臺連接。 四、系統機柜組成示意圖：
五、VOCs檢測儀參數：| 檢測氣體 | TVOC | ||
| 檢測原理 | PID光離子 | ||
| 測量范圍 | 0-120mg/m3 | ||
| 分 辨 率 | 0.01mg/m3 | 單 位 | mg/m3 |
| 信號輸出 | 4-20mA、RS-485、開關量 | 接線方式 | 4-20mA(三線制、二線制) RS-485（四線制） |
| 精 度 | ≤±3（F.S） | 重 復 性 | ≤±1% |
| 檢測方式 | 泵吸式 | 顯示方式 | 液晶彩屏顯示 |
| 安裝方式 | 管道流通式 | 零點漂移 | ≤±1%（F.S/年） |
| 線性誤差 | ≤±1% | 恢復時間 | ≤30秒 |
| 響應時間 | ≤20秒 | 防護等級 | IP65 |
| 防爆類型 | 防爆型Exd ⅡCT6 | 相對濕度 | 10%～95%RH （非凝露） |
| 防爆編號 | CNEx16.2947X | 供電電壓 | DC 24V |
| 工作溫度 | -20℃～+70℃ | 傳感器壽命 | ≥8000小時 |
| 傳輸距離 | ≤2000米（有線傳輸） | 線纜選用 | Rvv 0.75屏蔽電纜 |
| 壓力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺寸 | 230*180*90(mm) | 重 量 | 1.2kg |
| 標配附件 | 氣體檢測儀、 氣體采樣、氣液、粉塵分離，氣體預處理系、機箱、安裝立柱，接入氣體 ≤ 70 ℃ | ||
| 選配附件 | 高溫降溫手柄、 GPRS 傳輸模塊、伴熱管線、無線傳輸模塊、聲光報警器等 | ||
六、設計標準：
◆ GB3836.1-2010 《爆炸性氣體環境用電氣設備 第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性氣體環境用電氣設備 第2部分：本安型“i” 》
七、行業引用文件：
GB 16171-1996《煉焦爐大氣污染物排放標準》
GB 18483-2001 《飲食業油煙排放標準》
GB 20950-2007《儲油庫大氣污染物排放標準》
GB20951-2007《汽油運輸大氣污染物排放標準》
GB 21902-2008《合成革與人造革工業污染物排放標準》
GB 27632-2011《橡膠制品工業污染物排放標準》
GB 14554-1993《惡臭污染物排放標準》
HJ/T 212 《污染源在線自動監控（監測）系統傳輸標準》
DB 44/814 《家具制造行業揮發性有機物排放標準》
DB 44/815 《印刷行業揮發性有機物排放標準》
DB 44/816 《表面涂裝(汽車制造業)揮發性有機化合物排放標準》
DB 44/817 《制鞋行業揮發性有機化合物排放標準》
DB 44/1837 《集裝箱制造業揮發性有機物排放標準》
八、系統外觀：
| 檢測氣體 | 揮發性有機氣體（VOCs) | ||
| 檢測原理 | PID光離子檢測原理 | ||
| 測量范圍 | 0-10ppm、20ppm、50ppm、100ppm、500ppm、1000ppm、5000ppm | ||
| 分 辨 率 | 0.01（0-100ppm）1ppm(0-5000ppm) | 氣體單位 | ppm與mg/m3 |
| 檢測方式 | 泵吸式 | 報警方式 | 聲光報警、振動報警 |
| 精 度 | ≤±3%（F.S） | 重 復 性 | ≤±1% |
| 線性誤差 | ≤±1% | 零點漂移 | ≤±1%（F.S/年） |
| 響應時間 | ≤20秒 | 恢復時間 | ≤30秒 |
| 防爆類型 | 本質安全型 | 防護等級 | IP65 |
| 防爆標志/編號 | Ex ib IIC T3 GB/ CNEx22.2680X | 電池容量 | 3.7VDC，3000mAh |
| 工作溫度 | -20℃～+70℃ | 相對濕度 | 10%～95%RH （非凝露） |
| 數據保存 | USB導出（標配存儲10萬條） | 傳感器壽命 | 兩年以上 |
| 壓力限制 | 86-106 KPa | 功耗 | 2.5W |
| 尺 寸 | 200*68.5*32(mm) | 重 量 | 200g |
-
便攜式VOCS檢測儀 PID
