功率測量儀UP19K-30H-H5-D0
產品系列的主要特點
模塊化概念
增加探測器的功率能力：5 個不同的冷卻模塊
高性能
?快速上升時間（0.6 秒）
?高損傷閾值 (36 kW/cm2)
緊湊的設計
僅 20.6 毫米厚（15S 型號）
能源模式
測量高達 15 J 的單發能量
智能界面
包含所有校準數據
兼容的顯示器和 PC 接口
MAESTRO
用于功率和能量測量的觸摸屏顯示設備。 單通道、多輸出（USB、以太網、模擬）。
U-LINK (USB)
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。
U-LINK (RS-232)
用于功率和能量測量的 PC 接口。 單通道、USB 和 RS-232 輸出。
INTEGRA
用于功率和能量測量的嵌入式 PC 接口。 只能作為檢測器輸出選項購買。
BLU
用于功率測量的嵌入式無線接口。 只能作為檢測器輸出選項購買。
TUNER
帶有用于功率測量的調諧針的顯示裝置。 單通道。
UNO
用于功率測量的經濟型顯示設備。 單通道。

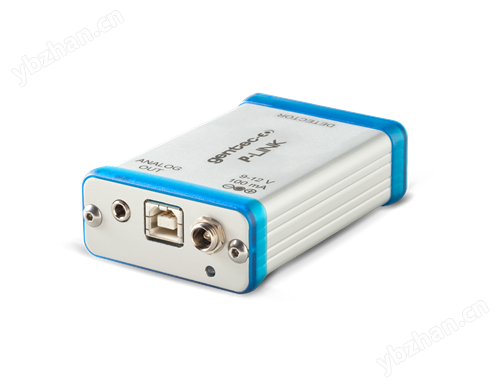

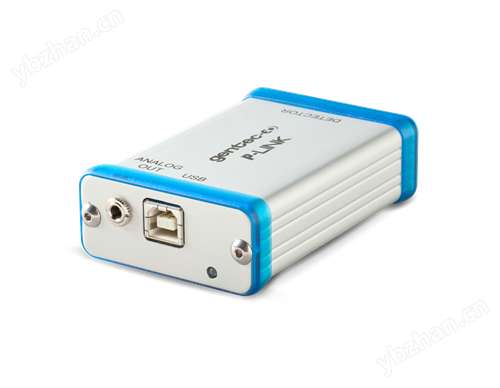

P-LINK (USB)
用于功率測量的 PC 接口。 單通道，USB 輸出。
P-LINK (RS-232)
用于功率測量的 PC 接口。 單通道，RS-232 輸出。

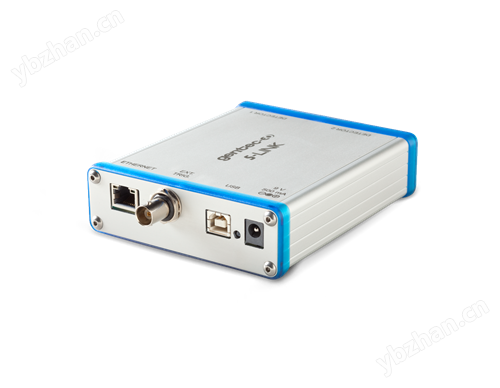

S-LINK-1 (Ethernet)
用于功率和能量測量的 PC 接口。 單通道、USB 和以太網輸出。
S-LINK-2 (Ethernet)
用于功率和能量測量的 PC 接口。 雙通道、USB 和以太網輸出。
M-LINK
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。
S-LINK-1
用于功率和能量測量的 PC 接口。 單通道，USB 輸出。
S-LINK-2
用于功率和能量測量的 PC 接口。 雙通道，USB 輸出。
P-LINK-4 (USB)
用于功率測量的 PC 接口。 四個通道。
規格
測量能力
**平均功率（連續） | 30 W | 噪聲等效功率1 | 1 mW |
**平均功率（1 分鐘） | 60 W | 光譜范圍2 | 0.193 - 20 μm |
典型上升時間3 | 0.6 sec | 典型功率靈敏度4 | 0.65 mV/W |
功率校準不確定度5 | ±2.5 % | 重復性 | ±0.5 % |
1. 標稱值，實際值取決于測量系統中的電噪聲。 2. 校準光譜范圍見用戶手冊。 3. 可以預估。 4. 進入 100 kΩ 負載。 **輸出電壓 = 靈敏度 x **功率。 5. 包括線性與功率。 | |||
測量能力（能量模式）
典型的能量敏感度 | 0.65 mV/J | **可測量能量1 | 15 J |
噪聲等效能量2 | 0.02 J | 最小重復周期 | 4 s |
**脈沖寬度 | 88 ms | 能量校準不確定度3 | ±5 % |
1. 對于 360 μs 脈沖。 長脈沖 (ms) 的脈沖能量可能更高，短脈沖 (ns) 的脈沖能量可能更少。 2. 標稱值，實際值取決于測量系統中的電噪聲。 3.購買單次能量校準時 | |||
損壞閾值
**平均功率密度1 | 36 kW/cm2 | **能量密度2 | 1 J/cm2 |
1. At 1064 nm, 10 W CW. 2. At 1064 nm, 7 ns, 10 Hz. | |||
物理特性
孔徑 | 19 mm | 吸收器 | H5 |
尺寸 | 50H x 50W x 56.3D mm | 重量 | 0.21 kg |
