母線伸縮節形變監測系統

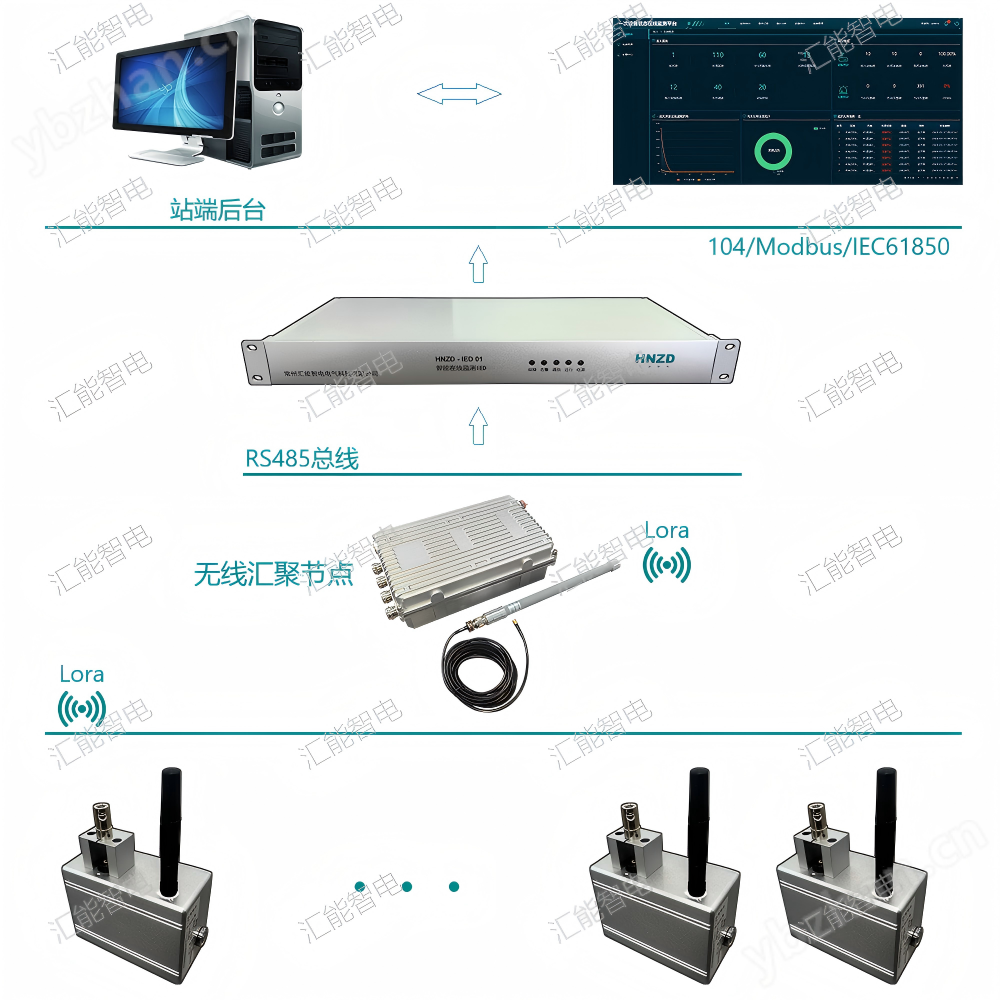

GIL/GIS伸縮節狀態在線監測系統主要由物聯網網關機和狀態監測傳感器組成，傳感器通過無線LORA或有線RS485傳輸至物聯網網關機，物聯網網關機通過電力公司內部局域網傳輸至管理平臺，運維人員可能內網查看伸縮節實時運行狀態。
物聯網網關機采用linux操作系統，具有能效高、成本低、功耗小、數據運算能力和控制能力強等優點；底板接口豐富，可擴展能力強，對上通信協議支持IEC61850、104協議、標準MODBUS協議，也可便捷迅速地響應用戶的定制化私有協議需求。
伸縮節拉升位移傳感器可以輸出信號支持4-20mA、RS485、LORA無線通訊，可支持電池供電、功耗設計，無線數據接收裝置采用10寸觸摸屏，可實時顯示本地監測數據，對下支持LORA無線通訊或RS485通信，對上支持MODBUS或IEC61850通信方式。
供電電源 | 鋰電池供電 | |
位移 | 測量范圍 | 0-300mm（可定制） |
精度 | ±1%FS | |
溫度（選配） | 測量范圍 | -40-125℃ |
精度 | ±0.5℃ | |
輸出方式 | LORA/RS485 | |
機械行程 | 行程+3mm | |
上電啟動時間 | 5s | |
響應時間 | 0.5 | |
最大工作速度 | 5 m/ S | |
滑刷正常工作電流 | ≤10μA | |
絕緣電阻 | ≥100兆歐 | |
工作溫度 | - 60℃～+ 150℃ | |
防護等級 | IP65 | |

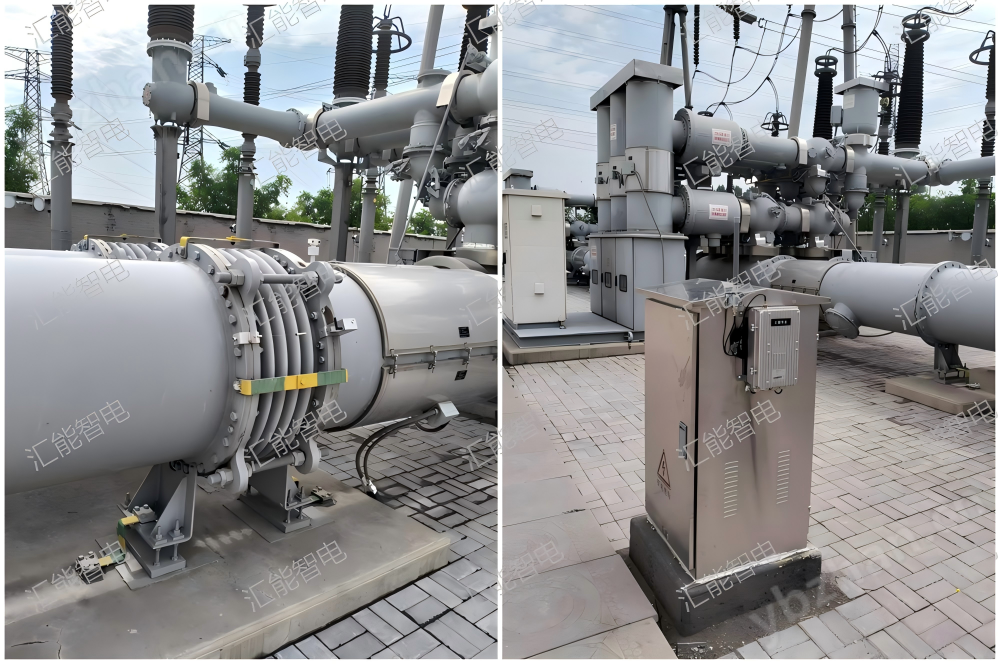

GIL GIS母線伸縮節形變監測系統現場安裝
常規配置：
一個伸縮節配置1-4個位移傳感器（見意配置4個，效果更佳）、1個溫度傳感器；
一個區域配置一臺物聯網網關機；
一個站點配置一套后臺管理平臺；
*具體配置根據項目情況配置。
